L N
- 29 -
螺拴
螺拴
螺絲
牆壁
牆壁
後箱
後箱
⑤ • 使用所提供的4枚螺絲安装机体。
• 通過後箱上兩個螺絲洞把螺絲拧進混凝土里面的螺拴，
並將螺絲拧緊。
• 之後將其餘的螺絲拧緊。
⑥ 將機體左右搖擺以確保機體穩定地裝置在牆上。
④ 如圖所示將電線貫穿第1或第2部分以進行電線安裝過程。
⑤
⑥
電線必須由指定洞孔進入花灑器
而已(不可額外添加洞孔)。
注意

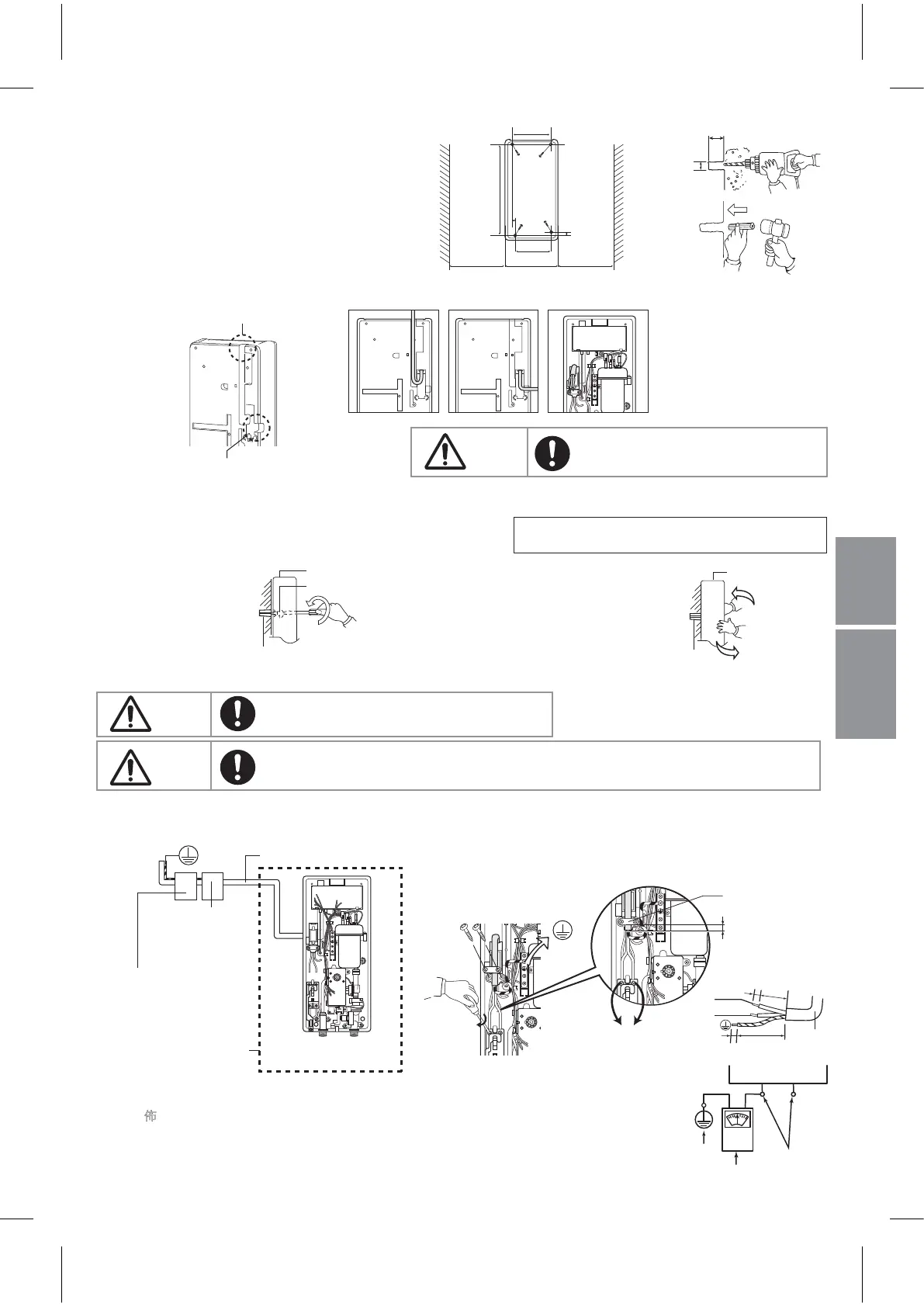

3. 花灑器的安裝法。
① 花灑器必須安裝在牆壁，左右距離必須超過
250 mm。
② 在螺拴的孔位置上，使用鑽頭把混凝土打穿
（参阅图示1）。
③ 把螺拴打入混凝土裡面。
4. 電線安裝法
① 將電線連接至電熱花灑器內的ELB端子：2.5 mm² ， 3核心
電線。
② 鬆開電線柄然後將電線固定好。剝去引線(塗層)。
然以1 N.m (10 kgf.cm)的力量將生命線(L)和中性線(N)綁至
ELB (L,N)和接地線扣緊在接地上。再將電線柄固定回原位以將
電線夾緊。
L
N
電線
85 mm
110 mm
13 mm
13 mm
5 mm
電線柄
接地
L N
ELB终端
1 N•m
③ 連接電線時，可要精確連接極性
(L,N)
• 極性(L,N)連接錯誤，將造成反常現象，會引起漏電、燃烧等事故。
• 在佈
線前，必須確認極性(L,N)。
可用電壓測距(range)或電壓計來測定。
將電壓計的一邊端子連接於地線，另一端子接觸到電源终端。
• 当見到電壓計的指針振幅較大，其電源终端的極性是‘L’。
室內配線板
接地
電壓計
電源端子
注：後箱必須用4枚螺絲裝置。
浴室
接地
ON/OFF關閉摯
電流回路斷開器
彎曲，三核心，2.5mm²電線
①
牆壁 牆壁
250 mm
或超過
250 mm
或超過
图示 1
螺絲
螺絲
135 mm
126 mm
171.7 mm
15 mm
383 mm
11.5 mm
25 mm
Ø6 mm
②
螺拴
③
第1部分
第2部分
第1部分 第2部分
④
為了防止冒煙和火災，必須安裝適合的電線尺寸和
正確的電線安裝法。
警告
花灑器須永久的連接至ON/OFF關閉摯。電線的接點間隔須有3 mm以上。
開關必須清晰地被使用者识别，但觸碰不到的地方。
警告
中文
安裝
L N
