Panasonic DH-3MT1 - Page 30

機體
螺紋端點
花灑喉
橡膠襯墊
過濾器裝配
花灑頭
不包括在內
的零件
用易彎曲的
水管長度至
少150 mm
① 把橡膠襯墊置放於易彎曲管及過濾器裝配之間后
以螺旋鉗擰緊。不可使用白膠帶。
② 把橡膠襯墊置放於機身之螺紋端點及過濾器裝配之
間後以手擰緊，不可使用白膠帶。
③ 把橡膠襯墊置放於花灑喉及機體間後以手擰緊，不
可使用白膠帶。
④ 把橡膠襯墊置放於花灑喉及花灑頭間後以手擰緊，
不可使用白膠帶。
⑤ 過濾器裝配應調至此機的正前方。

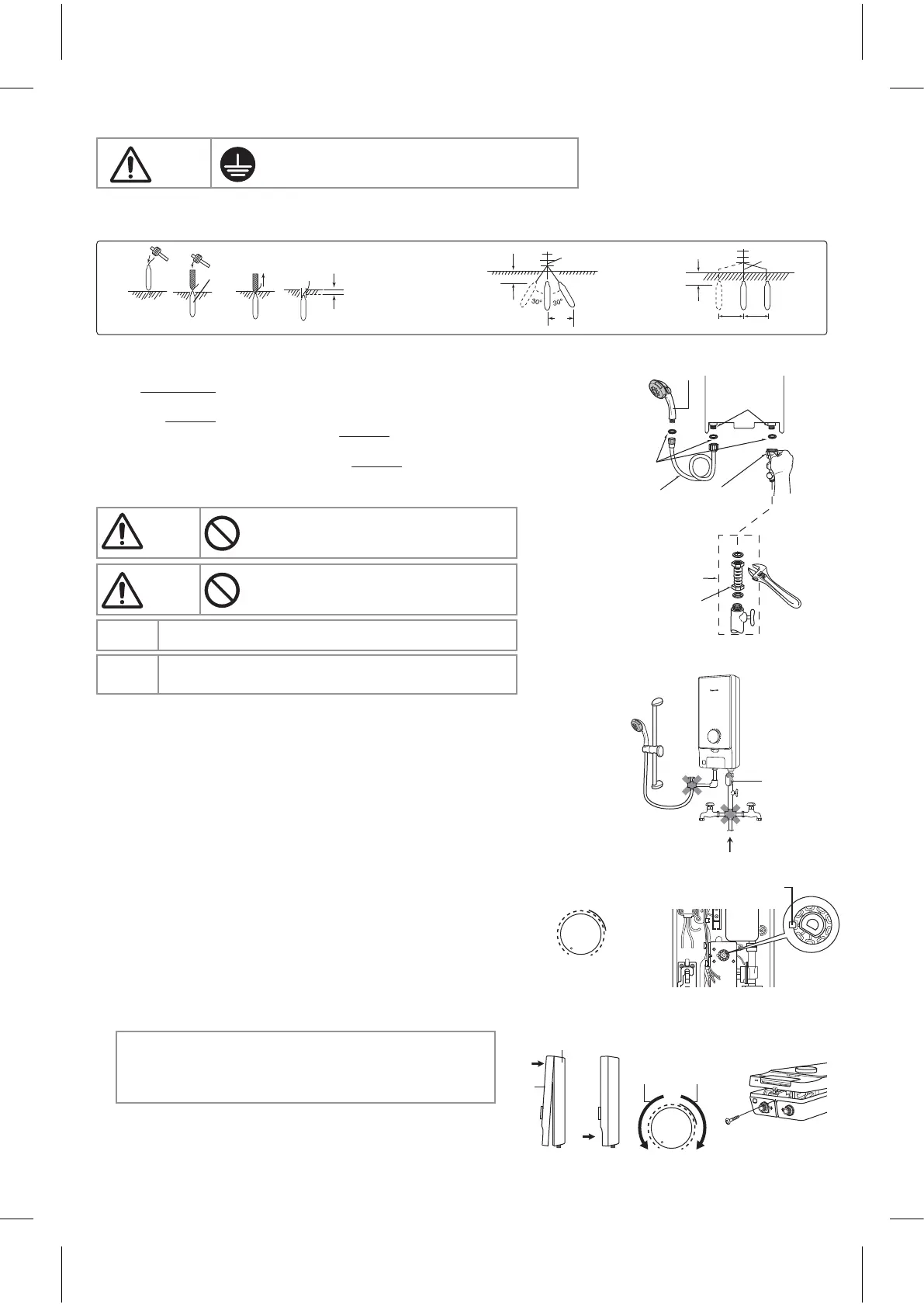

5. 水管安裝法
不可將本體的入水口或出水口与其它出
水口衍接。
水壓會因此而下降導致花灑水溫升高。
警告
避免使用不乾淨的水，因為它可能會影
響花灑器的性能和其他部件。
注意
確保水管衍接處沒有漏水。摘要：
如在連接額外的水管時有使用到膠水，那麼在用水測試之前
須確保膠水已完全干透。
摘要：
• 裝置上必須連結地線。
• 接地線操作次序，選擇較濕潤的地點打進接地棒(DQ－6H)。接地棒要打進土裡70 cm深度以上。
• 檢查接地電阻為100 Ω (歐姆)以下。如電阻不在100 Ω以下時，應把接地棒打深，或需要多打進2~3條接地棒。
④ 接地棒
裝置上必須連接地線。
不正確之安裝法可能會引起觸電。
警告
① 確保電量調整鈕/溫度控制鈕在機箱上是處於“Off”的狀態。
② 确保电量调整钮糟和“D-CUT”的位置装入VR軸如图所示(“Off”的狀態)。
③ 依照如圖所示的順序將機箱蓋上。
④ 按入開關板掣及電量調整鈕至完全嵌進妥當。
<如果没有進行上述步驟
①和②，便無法嵌入電量調整鈕/溫度控制鈕>
⑤ 请确定電量調整鈕/溫度控制鈕可顺时针扭转至“High”和逆时针扭转至“Off”，
以确定电量调整钮完全嵌入糟内。
⑥ 將機箱底部的螺絲拴緊。
摘要：
1. 確勿在安裝機箱時按下ELB測試按鈕。
2. 不要在安裝機箱期間將電量調整鈕強行置入因為這將破壞花灑器
內的開關鈕。
6. 蓋上機箱
②
③
④
①
- 30 -
OUTLET INLET
機箱
後箱
按
按
① ②
③ ④ ⑤ ⑥
顺时针逆时针
VR軸的
“D-Cut”狀態
入水口出水口
過濾器裝配
R
e
c
o
m
m
e
n
d
e
d

T
e
m
p
DH-3MT1
ELBReset
PushUp
ELBTest
PushOn-Off
TempControl
Off
ELB
Control
High
⑤
電量調整鈕/
溫度控制鈕
R
e
c
o
m
m
e
n
d
e
d

T
e
m
p
Off High
R
e
c
o
m
m
e
n
d
e
d

T
e
m
p
Off High
螺絲
地面
（傾斜式） （並行式）
接地棒
至少
70 cm
至少 70 cm 至少 70 cm
大約 2 m
接點
接點
大約
2 m
1 m
槌子
電量調整鈕帽插槽
L N
