PHỤ KIỆN

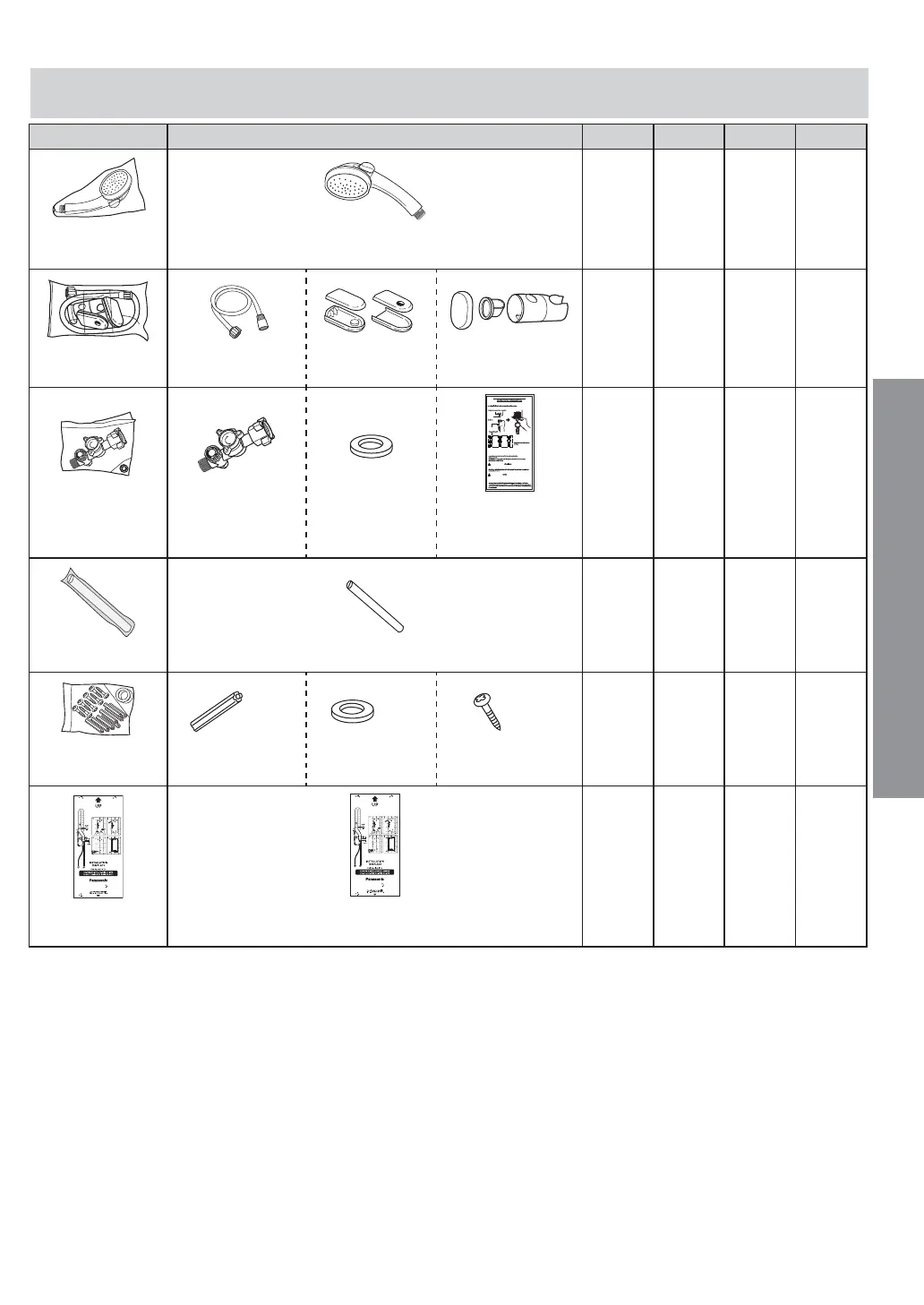

Đóng Gói: Các mặt hàng bao gồm:
DH-3VS1 DH-4VS1 DH-3VP1 DH-4VP1
○ ○ ○ ○
Mặt Vòi Sen Đóng
gói
Đầu Vòi Sen (1 bộ)
○ ○ ○ ○
Nút Khóa Vòi Sen
Đóng gói
Dây Vòi Sen (1 bộ) Tay Vịn (2 bộ)
Giá Đỡ Vòi Sen
(1 bộ)
OFF
MA
CLE
FILT
E
R
ANING
OFF
MA
CLE
FILTER
ANING
- Place Rubber Packing between Filter Body Assembly and Main Body.
- Tighten the Nut by hand firmly.
- Make sure the Filter Body Assembly is in straight line with the unit inlet.
- Make sure no water leakage.
DH940E-4UD10
Filter Body Assembly Caution Sheet
WARNING /
- Be sure to install the Home Shower Unit on the wall in vertical position
with the inlet and outlet water connection pointing downward.
-
‘Filter Body Assembly’ Installation
-
-
-
-
Inlet Side Thread End (Main Body)
Rubber Packing
Filter Body
Assembly
O
P
E
N
C
L
O
S
E
FILTER
CLEANING
OFF
MAX
* Model differs according to
Home Shower Unit.
O
P
E
N
C
L
O
S
E
FILTER
CLEANING
WATER
VOLUME
OFFMAX
OFF
MAX
HILO
O
P
E
N
C
L
O
S
E
FILTER
CLEANING
- Make sure to install the Filter Body Assembly to the Home Shower Unit.
- Never install Filter Body Assembly at the outlet, inlet water cannot be
filtered and allows foreign particles to enter the Unit. It will cause Heater
Unit and Shower Head to clog up.
CAUTION /
-
-
○ ○ ○ ○
Hệ thống Lọc Đóng
gói
Hệ Thống Lọc
(1 bộ)
Đệm Cao Su
(1 cái)
Bảng tập hợp cảnh
báo về hệ thống lọc
(1 cái)
○ ○ ○ ○
Thanh Trượt Thanh Trượt (1 cái)
x 8
x 2
x 8
○ ○ ○ ○
Đóng Gói Cài Đặt Tắc Kê (8 cái)
Đệm Cao Su
(2 cái)
Ốc Vít (8 cái)
○ ○ ○ ○
Mẫu Hướng Dẫn
Cài Đặt
Mẫu Hướng Dẫn Cài Đặt
(1 cái )
