B. Malaysia
MY14
5.

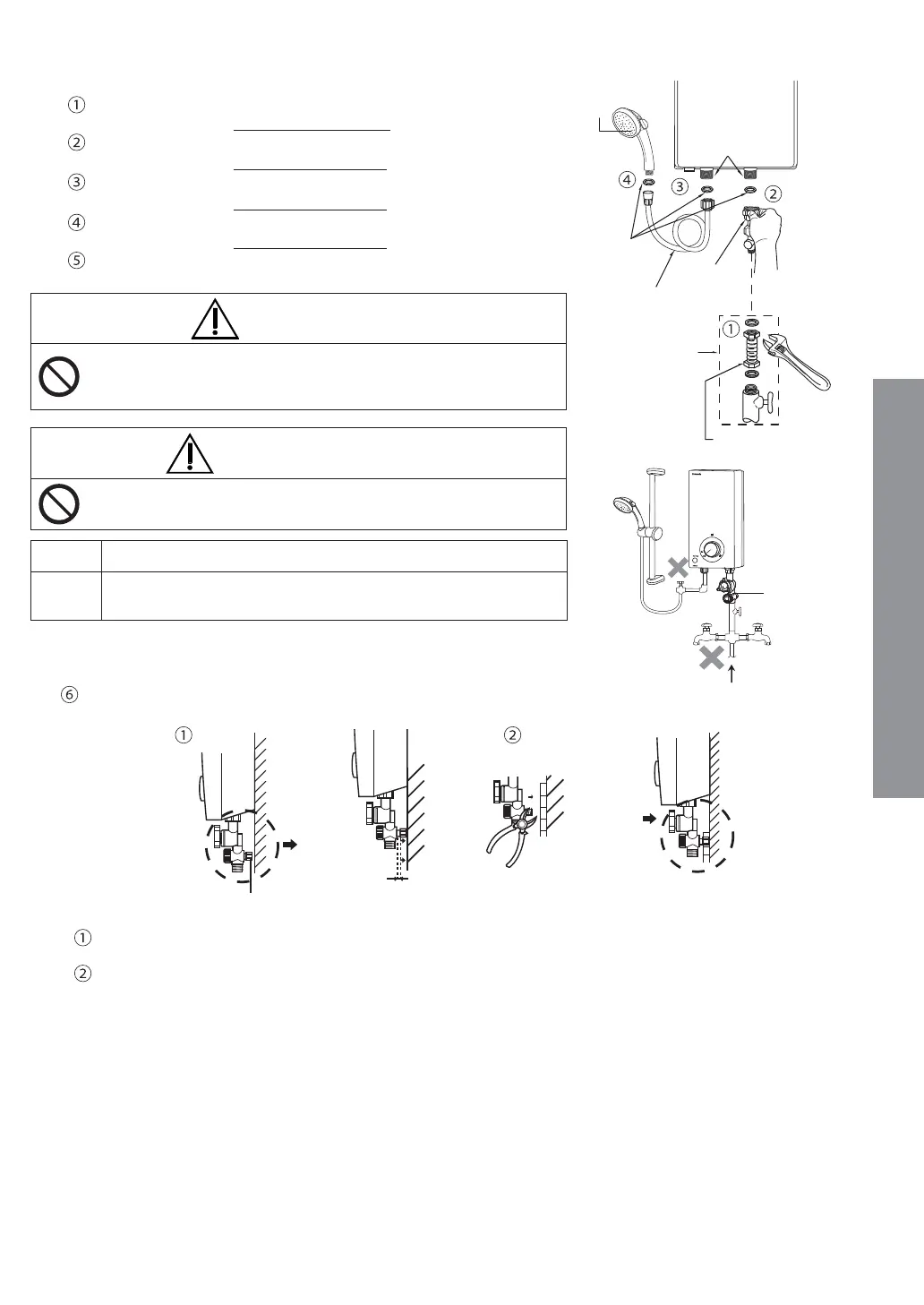

Cara-cara pemasangan paip.
OFF
MA
OFF
MA
OFF
MA
OFF
MA
CL
E
A
N
I
N
G
FILTER
Bahagian Utama
Penghujung Ulir
Unit Badan
Penapis
Hos Pancuran
Pelapik
Getah
Kepala
Pancuran
Barang yang tidak
disertakan
Gunakan hos mudah lentur
panjang minima 150 mm
Unit Badan
Penapis
Air Masuk
Air Keluar
Letakkan Pelapik Getah di antara Unit Badan Penapis dan Paip Mudah Lentur.
Jangan guna Pita Paip. Ketatkan dengan Sepana.
Letakkan Pelapik Getah di antara Unit Badan Penapis dan Bahagian Utama.
Jangan guna Pita Paip. Ketatkan dengan tangan.
Letakkan Pelapik Getah di antara Hos Pancuran dan Bahagian Utama.
Jangan guna Pita Paip. Ketatkan dengan tangan.
Letakkan Pelapik Getah di antara Hos Pancuran dan Kepala Pancuran.
Jangan guna Pita Paip. Ketatkan dengan tangan.
Tombol Isipadu Air hendaklah dipasang mengarah ke hadapan Unit.
AMARAN
Perkongsian paip untuk paip masuk dan keluar dilarang.
Tekanan air akan berkurang sekiranya terdapat air keluar pada saluran yang lain.
Air akan menjadi sangat panas.
PERHATIAN
Elakkan menggunakan air yang kotor kerana ia boleh menjejaskan prestasi
pemanas dan lain-lain komponen.
Nota:
Pastikan tiada kebocoran air pada sambungan paip.
Nota:
Apabila gam digunakan untuk sambungan paip luar, mestilah tunggu gam
kering sebelum ujian dengan air diteruskan.
Penyelarasan Penahan Boleh Laras. (Belakang Unit Badan Penapis).
Dinding / Jubin
Lebih kurang 5 mm
Penahan Boleh Laras
Pemotong
Jubin
Menyentuh ke
dinding / jubin
Alih keluar
Menyentuh ke
dinding / jubin
Selaraskan Penahan Boleh Laras yang berada di belakang Tombol Isipadu Air dengan memutarnya mengikut atau melawan arah
jam. Pastikan Penahan Boleh Laras menyentuh dinding atau jubin.
Sekiranya Penahan Boleh Laras perlu dipotong kerana perbezaan ketinggian dinding, sila pastikan Penahan Boleh Laras
menyentuh dinding atau jubin untuk mengelakkan kemungkinan berlakunya kebocoran air pada Unit Badan Penapis.
