B. Malaysia
MY15

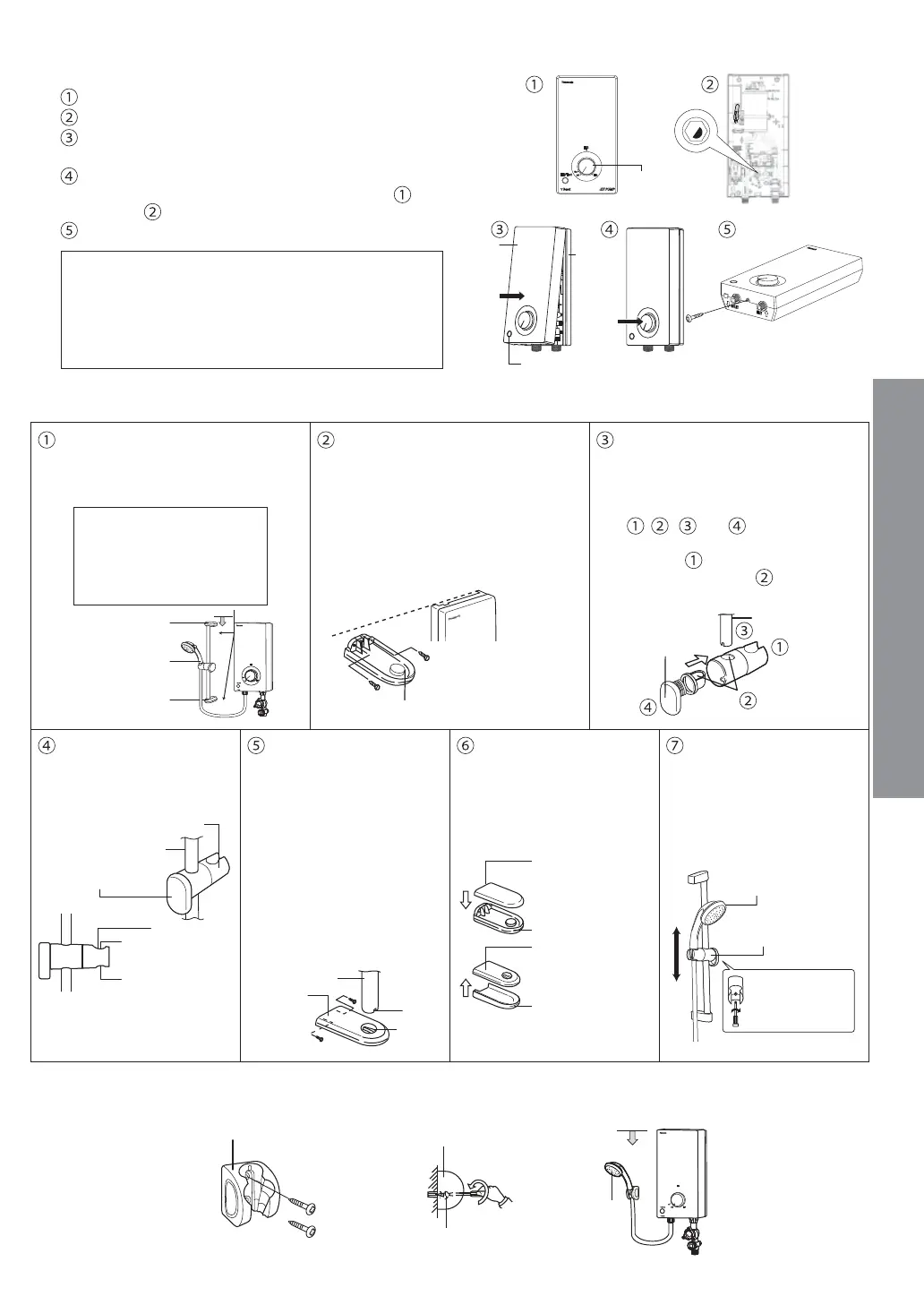

6. Menutup Penutup Set.
Tombol Kuasa
Kedudukan "D-Cut"
Skru
Tekan
Tekan
Penutup
Set
Penutup
Belakang
Butang Ujian ELB
Pastikan Tombol Kuasa pada Penutup Set dalam kedudukan Off.
Pastikan posisi "D-Cut" pada aci diletakkan seperti yang ditunjukkan.
Tutupkan Penutup Set seperti susunan yang ditunjukkan pada
gambarajah.
Tekan Tombol Kawalan Kuasa sehingga masuk sepenuhnya.
T
ombol Kuasa tidak dapat dimasukkan jika Langkah dan
Langkah
tidak dilakukan dengan sewajarnya.
Pasang Skru pada bahagian bawah Unit.
Nota:
1. Jangan tekan Butang Ujian ELB semasa menutup Penutup
Set.
2. Jangan gunakan daya yang melampau untuk memasukkan
Tombol Kuasa semasa memasang Penutup Set kerana ia
akan merosakkan suis di dalam Unit.
7. Pemasangan Penyangkut Pancuran.
Untuk DH-3VS1 / DH-3VP1
Ketatkan Penyangkut
Pancuran dengan Tombol
Penyangkut Pancuran.
Penyangkut Pancuran
Batang Gelongsor
Tombol Penyangkut
Pancuran
Lubang untuk
memasang
Kepala
Pancuran
Atas
Bawah
* Penyangkut Pancuran akan jatuh
sekiranya tombol dilonggarkan.
Pasangkan Pemegang
Batang Gelongsor Bawah
dengan Alur pada Batang
Gelongsor dimasukkan
kepada permukaan yang
tertimbul pada Pemegang
Batang Gelongsor Atas dan
Bawah. Ketatkan Pemegang
Batang Gelongsor Bawah
dengan 2 skru. (Pastikan
untuk memasukkan Palam
Dinding ke dalam lubang
skru).
Pemegang
Batang
Gelongsor
Batang Gelongsor
Alur
Skru
Bahagian
Timbul
Tutup Pemegang Batang
Gelongsor Atas dan Bawah
dengan Penutup Pemegang
Batang Gelongsor.
Pemegang Batang
Gelongsor Bawah
Pemegang Batang
Gelongsor Atas
Penutup Pemegang
Batang Gelongsor
Atas
Penutup Pemegang
Batang Gelongsor
Bawah
Laraskan Penyangkut
Pancuran pada kedudukan
yang dikehendaki dan
sangkutkan Kepala
Pancuran seperti dalam
gambarajah di bawah.
Kepala Pancuran
Penyangkut Pancuran
Ketatkan Skru jika
Kepala Pancuran
masih condong ke
bawah.
Pasangkan kedua Pemegang Batang
Gelongsor supaya kedudukan Kepala
Pancuran tidak melebihi bahagian atas
Unit.
Pastikan permukaan dinding untuk
pemasangan Pemegang Batang
Gelongsor adalah sama rata.
Jika tidak sama rata, sila gunakan
pelapik (tidak disertakan) semasa
memasang aksesori tersebut.
OFF
MA
OFF
MA
OFF
MA
OFF
MA
CL
E
A
N
ING
FIL
TER
Pemegang Batang
Gelongsor Atas
Kepala Pancuran
Pemegang Batang
Gelongsor Bawah
Pasang Pemegang Batang Gelongsor
Atas pada dinding tetapi tidak melebihi
bahagian atas Unit. Ketatkan Pemegang
Batang Gelongsor Atas dengan 2 skru.
(Pastikan untuk memasukkan Palam
Dinding ke dalam lubang skru).
Skru
Pemegang Batang Gelongsor Atas
Sediakan Penyangkut Pancuran
dan Batang Gelongsor, longgarkan
Tombol Penyangkut Pancuran dengan
memusingkannya (arah lawan jam)
kemudian pasangkan mengikut urutan
, , dan .
Nota: Pastikan lubang Penyangkut
Pancuran dijajarkan dengan lubang
Penyangkut Pancuran sebelum
memasukkan Batang Gelongsor.
Jajaran Lubang
Batang Gelongsor
Penyangkut
Pancuran
Tombol Penyangkut
Pancuran
Untuk DH-3WL1
Pasang Penyangkut Pancuran supaya bahagian atas Kepala Pancuran tidak lebih tinggi daripada bahagian atas unit.
Kepala Pancuran
Penyangkut Pancuran
Skru
Palam Dinding
Skru
Penyangkut Pancuran
OFF
MA
C
L
E
A
N
IN
G
F
I
L
TER
OFF
MA
F
I
L
TER
OFF
MA
F
I
L
TER
OFF
MA
