23) Ne court-circuitez pas la batterie au-
tonome. Un court-circuit de la batterie
risquerait de faire passer un courant de
forte intensité, et une surchauffe, un in-
cendie ou des blessures risqueraient de
s'ensuivre.
24) REMARQUE: Si le cordon secteur de
cet appareil est endommagé, il doit être
remplacé exclusivement dans un atelier
agréé par le fabricant, car ces travaux
exigent l’utilisation d’outils spéciaux.
25) P O UR RÉ D UIR E L E S RISQ UES
D’ÉLECTROCUTION, CET APPAREIL
EST ÉQUIPÉ D’UNE FICHE POLARI-
SÉE (UNE LAME EST PLUS LARGE
QUE L’AUTRE).
Cette fiche ne pourra être insérée que
d'une seule façon dans une prise polari-
sée. Si la fiche ne peut pas être insérée
à fond dans la prise, insérez la fiche
sens dessus dessous. Si vous ne par-
venez toujours pas à insérer la fiche, ad-
ressez-vous à un électricien qualifié pour
installer une prise de courant adéquate.
Ne modifiez la fiche en aucune façon.
IV
.
ASSEMBLAGE &
FONCTIONNEMENT

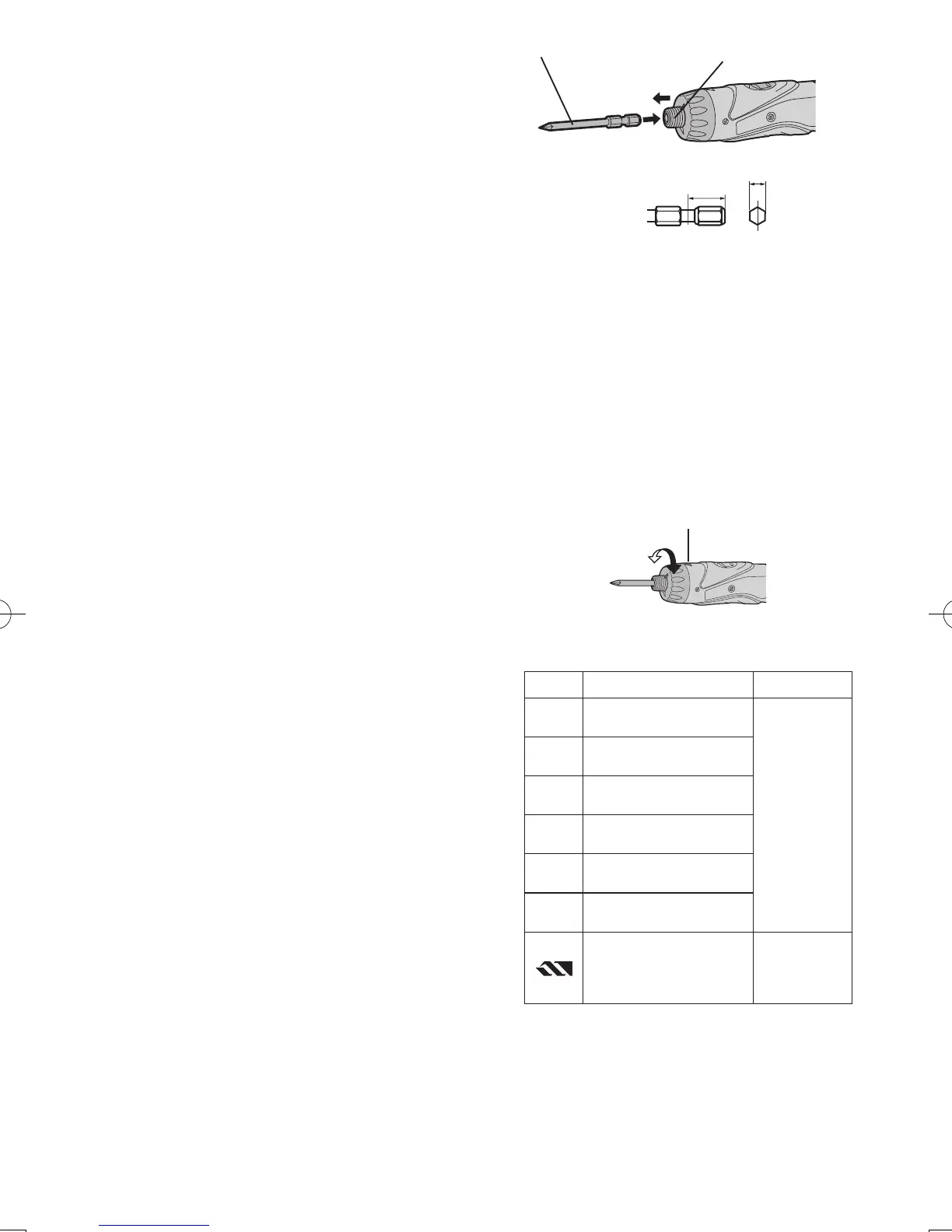

Mandrin de mèche hexagonal
Fixation des mèches
REMARQUE:
Lors de la fixation ou de l’enlève-
ment de mèches de perceuse, dé-
branchez la batterie autonome de
l’outil et mettez le bouton de verrouil-
lage dans la position verrouillée.
1. Maintenez le collier du mandrin de
connexion rapide et retirez-le de la
perceuse.
2. Insérez la mèche dans le mandrin.
Relâchez le collier.
3. Le collier reviendra dans sa position
d’origine lorsqu’il sera relâché.
4. Tirez sur la mèche pour vérifier qu’elle
ne ressort pas.
5. Pour retirer la mèche, tirez le collier
vers l’extérieur de la même manière.
Mèche
Mandrin de mèche hexagonal
9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4")
Poignée de l’embrayage
(Réglage du couple de ser-
rage de l’embrayage)
Ajustez le couple de serrage sur l’un
des 21 réglages possibles pour le tra
-
vail. Il y a un intervalle d’environ 0,13
N·m (1,3 kgf/cm ou 1,1 po-lbs) entre
chaque étape.
MISE EN GARDE:
Essayez le réglage avant l’utilisa-
tion effective.
Réglez l’échelle sur cette marque.
Références pour l’ajustement du
couple de serrage
Réglage
Couple de serrage Utilisation
1
Environ 0,29 N
·
m
(3,0
kgf/cm ou 2,6 po-lbs)
Pour visser
des vis
5
Environ 0,82 N
·
m (8,4
kgf/cm ou
7,3
po-lbs
)
9
Environ 1,35 N
·
m
(13,8
kgf/cm ou 12,0 po-lbs)
13
Environ 1,88 N
·
m
(19,2
kgf/cm ou 16,6 po-lbs)
17
Environ 2,41 N
·
m
(24,6
kgf/cm ou 21,3 po-lbs)
21
Environ 2,94 N
·
m
(30,0
kgf/cm ou 26,0 po-lbs)
Environ 4,4 N
·
m (45,0
kgf/cm ou
39,0
po-lbs
)
Pour un
vissage et
un perçage
puissants
● Lors de l’utilisation à hautes vitesses,
réglez l’embrayage sur 10 ou plus
bas. (Le fonctionnement s’arrête au
couple de serrage maximum de 1,5
N·m (15 kgf/cm) lorsque l’échelle est
plus élevée.)
