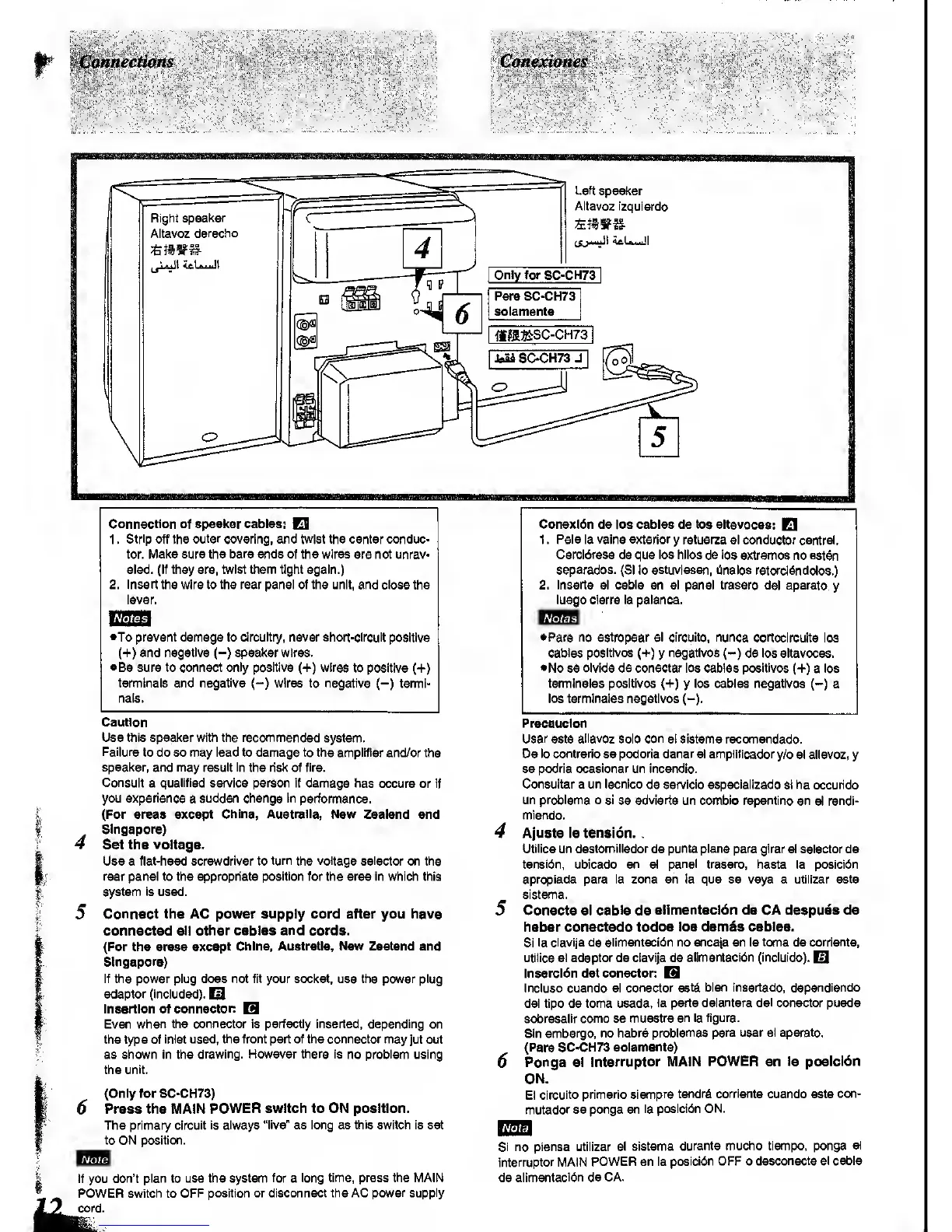

Connections
Conexiones
Right
speaker
Altavoz derecho
Left
speaker
Altavoz
izquierdo
4
Connection of speaker cables:
El
1 .
Strip
off the
outer covering, and
twist the center conduc-
tor. Make sure the bare ends of the wirss are not unrav*
sled, (if they are, twist them tight again.)
2. insert the wire to the rear panel of the unit, and close
the
lever.
•To prevent
damage
to
circuitry,
never short-circuit
positive
(+)
and negative
(-)
speaker wires.
•Be sure to connect only positive
(•!-)
wires
to positive
(+)
terminals and negative (-) wires to negative
(-) tsnni-
nals.
Caution
Use this speaker with the recommended
system.
Failure
to do so may lead to damage to the amplifier
and/or the
speaker,
and
may result in
the risk
of
fire.
Consult
a
qualified service person if
damage has
occure or If
you experience
a
sudden change in
performance.
(For areas except
China, Australia,
New Zealand and
Singapore)
Set the
voltage.
Use a flat-head screwdriver to
turn
the
voltage selector
on the
rear panel to the appropriate position for the area in which this
system Is ussd.
5
Connect the AC power supply cord after you have
connected
all other cables and cords.
(For the areas
except China, Auatratia, New Zealand and
Singapore)
If the power plug does not fit your socket, use the power plug
adaptor (included).
El
Insertion of
connector:
Q
Even
when the connector Is perfectly inserted, depending
on
the type of
iniet used, the front part of the connector may
jut out
as shown in the
drawing. However there Is
no
problem
using
the
unit.
(Only for SC-CH73)
6 Press the MAIN
POWER switch to ON position.
The primary circuit
is always "live" as long as this switch is set
to ON position.
If you
don't plan to use the system
for
a
long time, press the MAIN
POWER switch to
OFF position or disconnect the AC
power supply
cord.
Conexi6n de ios cables de los aKavoces:
El
1
.
Peie la vaina exterior
y
retuerza
el conductor
central.
Cercldrese
de
que ios hlios
de
los
extremes no estdn
separados. (SI
lo estuvlessn, Onalos retorcldndoios.)
2. Inserts el
cable
en el
pansi trasero
del aparato
y
lusgo clerre la palanca.
•Para no estropear el circulto, nunca
cortoclroults los
cat}les posltivos
(+)
y
nsgatlvos
(-)
de
ios aitavoces.
•No se oivide ds conectar los
cables
posltivos
(+)
a
ios
tennlnales positives
(+) y
ios cables negativos
(-) a
Ids terminaies negativos (-),
4
Precauclon
Usar este
aiiavoz
solo
con
el sistema recomendado.
De
lo contrario se
podoria danar el ampllflcador
y/o el allavoz,
y
se podria ocasionar un incendio.
Consultar a un lecnico
de sen/iclo especiallzado si ha occurido
un probiema o si
se
advierte
un comblo repentino en
si
rendi-
mlendo.
Ajuste la tension.
Utilice
un
destomillador
de
punta plana para
girar el selector de
tension, ubicado en el
panel
trasero, hasta la poslcidn
apropiada para la zona en la que se vaya a utilizar este
sistema.
Conecte el
cable
de
alimentacldn de CA despuis de
haber conectado
todoe ios demda cables.
Si
la clavija de aiimentaciOn no encaja en la
toma
de
corriente,
utilice el adaptor de
clavija
de
allmentaci6n (incluido).
El
Insercidn del conector:
B
Incluso cuando el conector
estS bien Insertado, dependiendo
del tipo de toma usada,
la parte
delantera del
conector puede
sobresalir
como se muestra
en la figura.
Sin
embargo, no habra
problemas para usar el aparato.
(Para SC-CH73 solamente)
Ponga el
Interruptor MAIN
POWER
en
la poalcidn
ON.
El
circulto primarlo
siempre
tendrfi corriente
cuando este
con-
mutador se ponga en
la poslciOn
ON.
SI no piensa utilizar
el sistema
durante mucho tiempo, ponga
el
interrupter MAIN
POWER en la
posiciOn OFF o
desconecte el cable
de
alimentacibn de CA.
