28
RQT9714

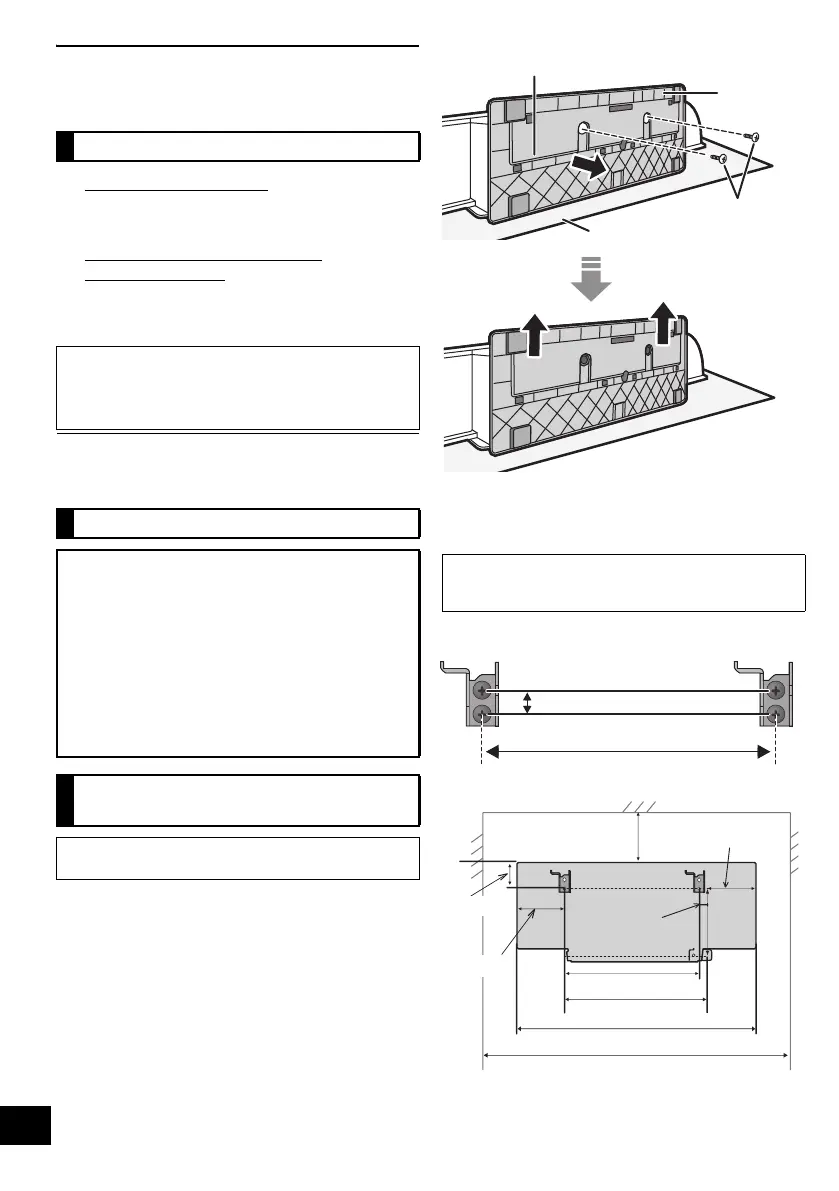

Mocowanie urządzenia do
ściany (opcjonalne)
∫ Dostarczone akcesoria
≥ 1 Uchwyt bezpieczeństwa
≥ 1 Śruba
≥ 2 Wsporniki ścienne
∫ Akcesoria dostępne na rynku
(brak w zestawie)
≥ 4 Śruby mocujące wspornika ściennego
≥ 1 Śruba mocująca uchwytu bezpieczeństwa
≥ 1 Sznurek zabezpieczający przed upadkiem
≥ 1 Wkręt z oczkiem
Zastosuj śruby o średnicy nominalnej ‰4 mm, dostosowane do
materiału ściany (np. drewno, stal, beton itp.)
1 Odłącz stojak od urządzenia.
{. Odkręć śrubę mocującą (2 elementy) u dołu urządzenia.
{. Delikatnie pociągnij stojak, aby wysunąć go z
urządzenia w sposób pokazany na rysunku.
≥ Odkręcone śruby i stojak odłóż w bezpieczne miejsce.
2 Zmierz i zaznacz pozycję wspornika do montażu
ściennego (Z obu stron).
{. Skorzystaj z poniższych rysunków w celu określenia
położenia śrub.
Położenie mocowania wsporników do montażu
ściennego
Wymagana przestrzeń
Akcesoria do instalacji
≥ Przechowuj uchwyt bezpieczeństwa poza zasięgiem
dzieci.
≥ Przechowuj śruby poza zasięgiem dzieci.
≥ Przechowuj wsporniki do montażu ściennego poza
zasięgiem dzieci.
Środki bezpieczeństwa
Wymagana jest profesjonalna instalacja.
Instalację należy powierzać wyłącznie
wykwalifikowanemu instalatorowi.
PANASONIC ZRZEKA SIĘ
ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK
SZKODY MATERIALNE ORAZ/LUB POWAŻNE
OBRAŻENIA CIAŁA, W TYM ŚMIERĆ, NA
SKUTEK NIEPRAWIDŁOWEJ INSTALACJI LUB
NIEWŁAŚCIWEGO OBCHODZENIA SIĘ.
≥ Należy instalować urządzenie zgodnie z
instrukcją obsługi.
Instrukcja montowania do
ściany
Przed zainstalowaniem, wyłączyć urządzenie i
odłączyć przewód zasilania od gniazda zasilania.
Przed wybraniem miejsca instalacji urządzenia
sprawdź, czy siła sygnału Wi-Fi
®
jest wystarczająca.
(> 31, 38)
Dolna część urządzenia głównego
Stojak
Miękki koc lub tkanina
Śruba mocująca
300 mm
247 mm
680 mm
65 mm
232 mm
116 mm
118 mm
480 mm
113 mm
15 mm
