48
RQT9714

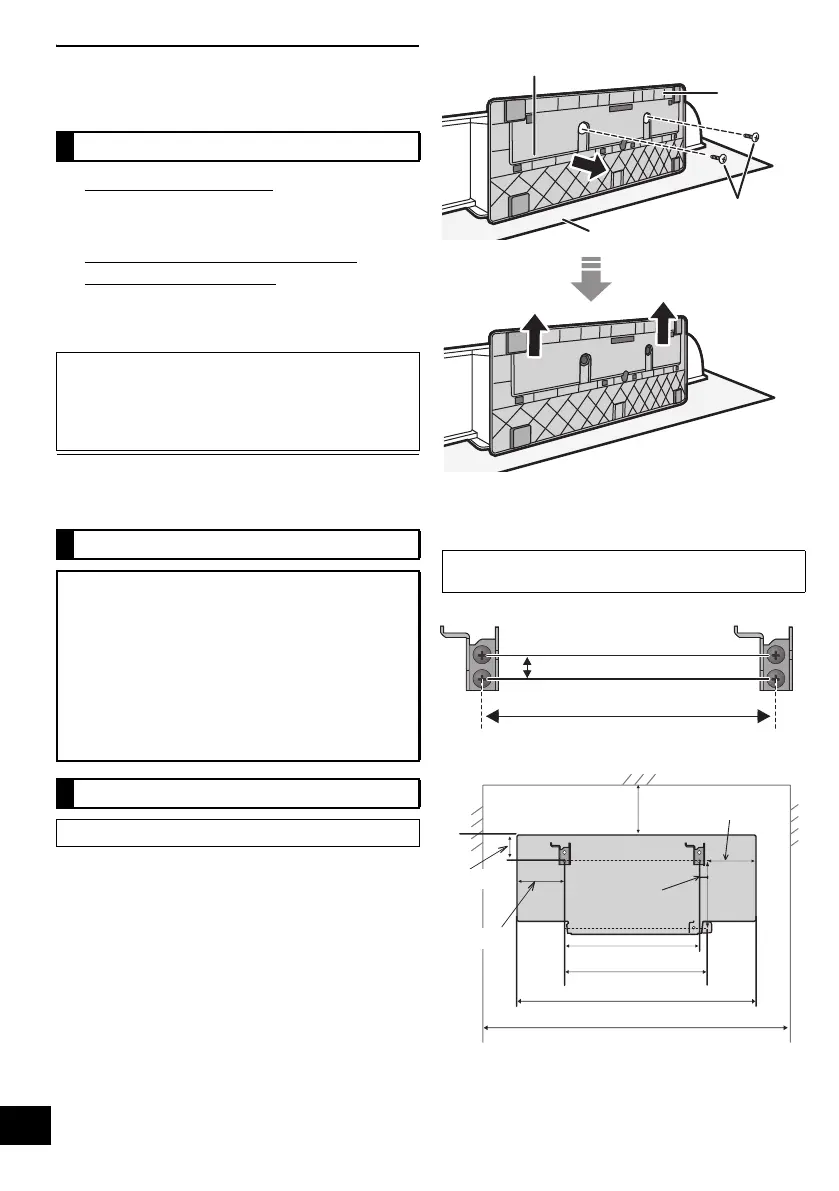

Připevnění zařízení na zeď
(volitelné)
∫ Dodávané příslušenství
≥ 1 Bezpečnostní držák
≥ 1 Šroub
≥ 2 Konzoly na zeď
∫ Komerčně dostupné příslušenství
(není součástí dodávky)
≥ 4 Šrouby pro konzolu na zeď
≥ 1 Šroub pro bezpečnostní držák
≥ 1 Šňůra pro zabránění pádu
≥ 1 Závěsný šroub
Použijte šrouby s průměrem ‰4 mm vhodné s ohledem na
konstrukci zdi (např. dřevo, ocel, beton atd.)
1 Odmontujte stojánek od zařízení.
{. Uvolněte spojovací šroub (2 ks) ve spodní části
zařízení.
{. Opatrně vysuňte stojánek ze zařízení, jak je
znázorněno na obrázku.
≥ Odložte stojánek a šrouby na bezpečné místo.
2 Změřte a označte si polohu konzol na zdi (obě strany).
{. Pomocí následujících obrázků vyhledejte místa
přišroubování.
Místo pro připevnění konzol na zeď
Vyžadovaný prostor
Příslušenství pro montáž
≥ Bezpečnostní držák uložte mimo dosah dětí, hrozí
nebezpečí spolknutí.
≥ Šrouby uložte mimo dosah dětí, hrozí nebezpečí
spolknutí.
≥ Konzoly na stěnu uložte mimo dosah dětí, hrozí
nebezpečí spolknutí.
Bezpečnostní upozornění
Vyžaduje se profesionální instalace.
Instalaci může provádět pouze kvalifikovaný
odborník na instalaci.
PANASONIC SE VZDÁVÁ ODPOVĚDNOSTI ZA
ŠKODY NA MAJETKU A/NEBO ZA VÁŽNÉ
UBLÍŽENÍ NA ZDRAVÍ ZPŮSOBENÉ
NEVHODNOU INSTALACÍ NEBO Z
NESPRÁVNOU MANIPULACÍ.
≥ Ujistěte se, abyste zařízení nainstalovali tak,
jak je uvedeno v tomto návodu k použití.
Pokyny pro montáž na zeď
Před montáží zařízení vypněte a odpojte síťový kabel.
Předtím, než se rozhodnete, kam zařízení umístíte, se
ujistěte, že síla signálu Wi-Fi
®
je dostačující. (> 51, 58)
Spodní strana hlavní jednotky
Stojánek
Měkká přikrývka nebo látka
Spojovací šroub
300 mm
247 mm
680 mm
65 mm
232 mm
116 mm
118 mm
480 mm
113 mm
15 mm
