Configuration
8
RQTX0170
Configuration
∫ Système sans fil
Préparatifs
Si les câbles de raccordement des enceintes ambiophoniques (avec connecteurs bleu et gris) ont déjà été connectés, déconnecter les enceintes
ambiophoniques de la chaîne cinéma maison.
Connexions
∫ Cordon d’alimentation
SPEAKERS
ENCEINTES
LS / RB LB / RS
SURR
I/D SET
AC IN
SURROUND (3 – 6 )
AMBIOPHONIQUES
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
SURR
L
SIDE
R
SIDE
Sélecteur du
mode
ambiophonie

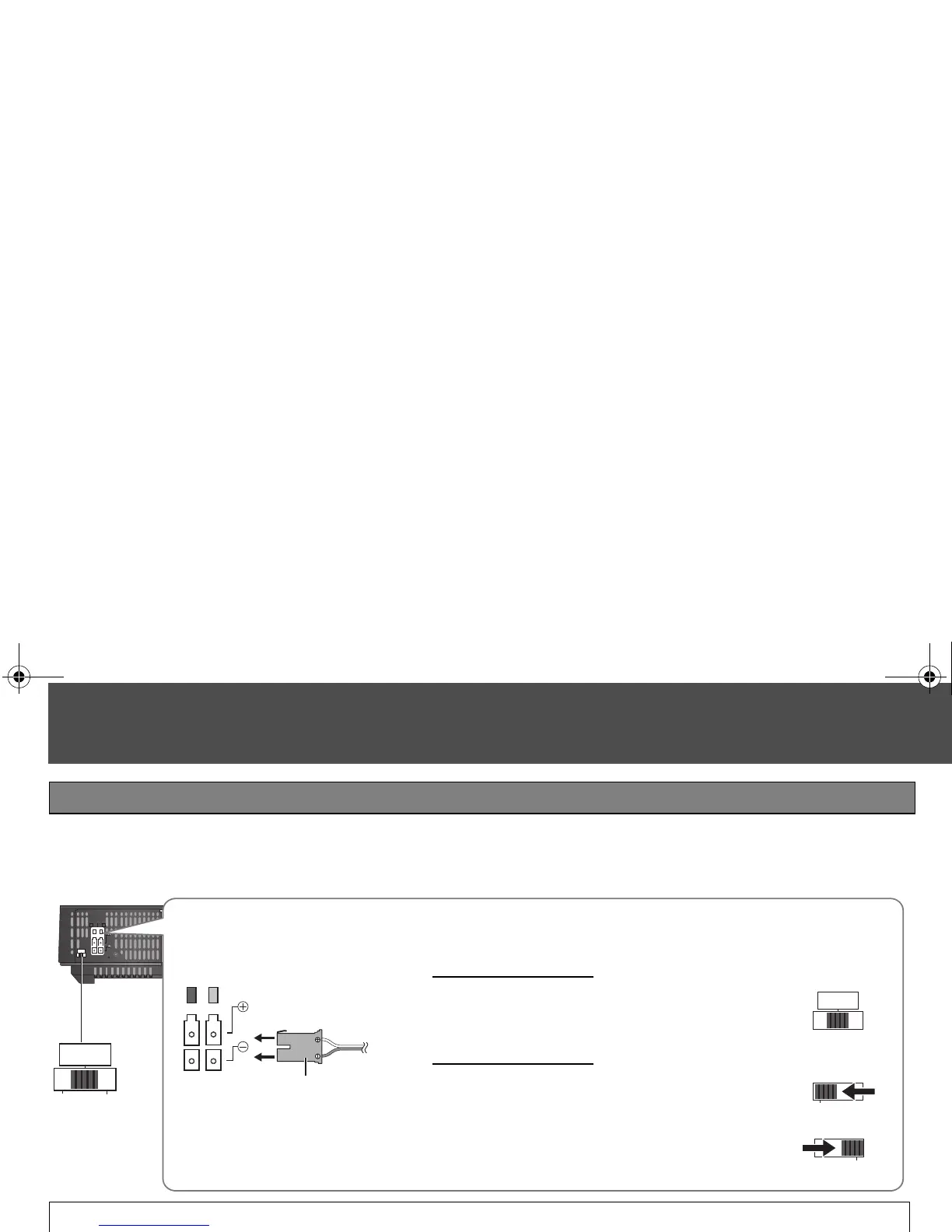

Connexion des enceintes au système sans fil
Connecter les câbles aux bornes de la même couleur.
Insérer à fond.
Câble de raccordement
Connexion 5.1canaux
AMBIOPHONIE (LS): Bleu
AMBIOPHONIE (RS): Gris
Connexion 7.1canaux
AMBIOPHONIE (LS): Bleu
AMBIO ARRIÈRE (LB): Gris
AMBIOPHONIE (RS): Gris
AMBIO ARRIÈRE (RB): Bleu
Position du sélecteur pour
les enceintes des canaux
gauche et droit
Position du sélecteur pour
les enceintes du canal
gauche
Position du sélecteur pour
les enceintes du canal
droit
Impédance: 3 ≠ à 6 ≠
Puissance d’entrée des enceintes:
100 W (Min)
Vers une prise de courant secteur
(120 V c.a., 60 Hz)
Cordon d’alimentation (inclus)
