15
TRANSFORMAÇÕES
10) MUDANÇA DE INJECTORES.
Os queimadores podem adaptar-se a diferentes
injetores de gás.
Para efetuar a operação de troca de injetores, é
necessário retirar os espalhadores dos queimadores,
desenroscar o injetor “A” (ver fig.15) com a chave
correta “B” e trocá-lo pelo injetor adequado que se
pretende usar.
É aconselhável apertar o injetor com firmeza.
Despois de realizar as mudanças mencionadas,
o técnico deve regular os queimadores como se
explica no parágrafo 9, selar os órgãos de
regulação ou pré-regulação e substituir a
etiqueta de identificação por uma nova etiqueta
correspondente à nova regulação de gás
efetuada no aparelho. Esta etiqueta está incluída
na pequena bolsa de peças para troca.
Para facilitar o trabalho do instalador, de seguida
apresentamos uma tabela com os caudais, os
caudais térmicos dos queimadores, o diâmetro dos
injetores e a pressão de exercício para os diferentes
tipos de gás.
DISPOSICION DE LOS QUEMADORES
TABLA
QUEMADORES
GAS
PRESSÃO DE
FUNCIONAMENTO
mbar
CAUDAL
TÉRMICO
DIÁMETRO
INJETOR
1/100 mm
CAUDAL
TÉRMICO (W)
No.
DENOMINAÇÃO
mbar
gr/h
l/h
Min.
Max.
EEgas burner*
2
DUAL
BUTANO - G30
30
436
571
2 x 80 B + 46 B
3500
6000
56,4 %
total
NATURAL - G20
20
2 x 125 A + 71 A
3500
6000
DUAL
BUTANO - G30
30
58
76
46 B
400
800
N A
central
NATURAL - G20
20
71 A
400
800
*Em conformidade com o Regulamento No 66/2014 da UE em que se estabelecem medidas para a
aplicação da Diretiva 2009/125/CE, o rendimento (EEgás queimador) foi calculado de acordo com a
norma EN 30-2-1 última revisão com o G-20.

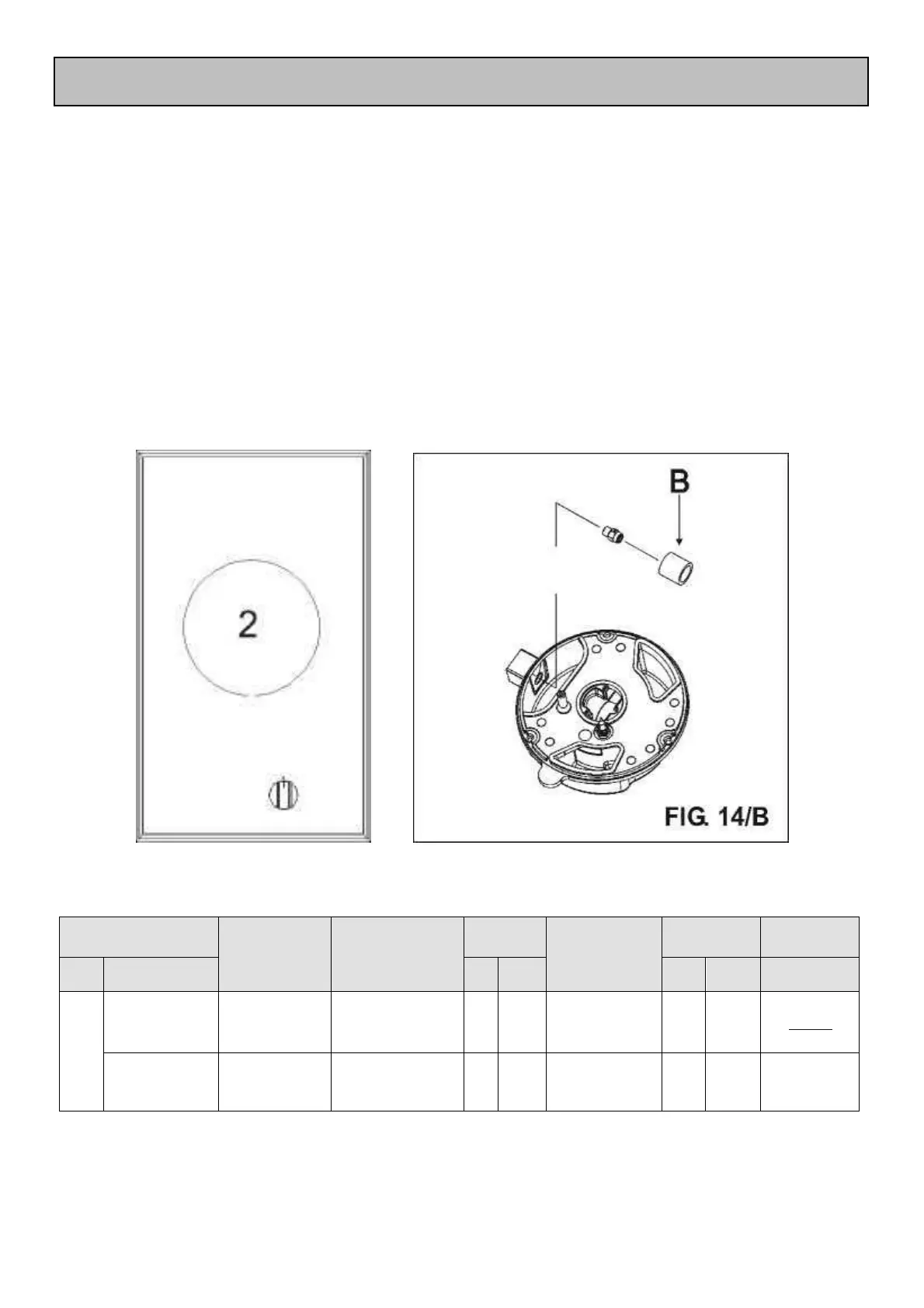

**Montagem com o casquilho (B), (ver a Fig. 14/B).
