AVERTISSEMENT : Un mauvais ajustement de la hauteur pourrait
compromettre l’efficacité du détecteur.
Essai de marche
À 20 °C (68 °F), en mode de protection normale et en mode de traitement
simple, un humain ne devrait pas pouvoir traverser plus d’une zone complète
(composé de 2 faisceaux, détecteurs gauche et droit du capteur) dans la zone
de couverture, et ce peu importe le mouvement effectué : marche lente, rapide
ou course. En mode de protection élevée, la quantité de mouvement
nécessaire à la génération d’une alarme est doublée. La largeur approximative
d’un faisceau maximal à 11 m (35 pi) du détecteur est de 1,8 m (6 pi). Lors de
l’essai de marche, s’assurer de toujours marcher d’un côté à l’autre de la
trajectoire de détection, et non en direction du détecteur.
Diagramme de faisceau
Le DG75 offre une portée de détection de 11 m x 11 m (35 pi x 35 pi) avec angle
de prise de vue de 90°. Pour aider à la sélection du lieu d’installation et à
l’exécution des essais de marche, voir la Figure 2 au verso.

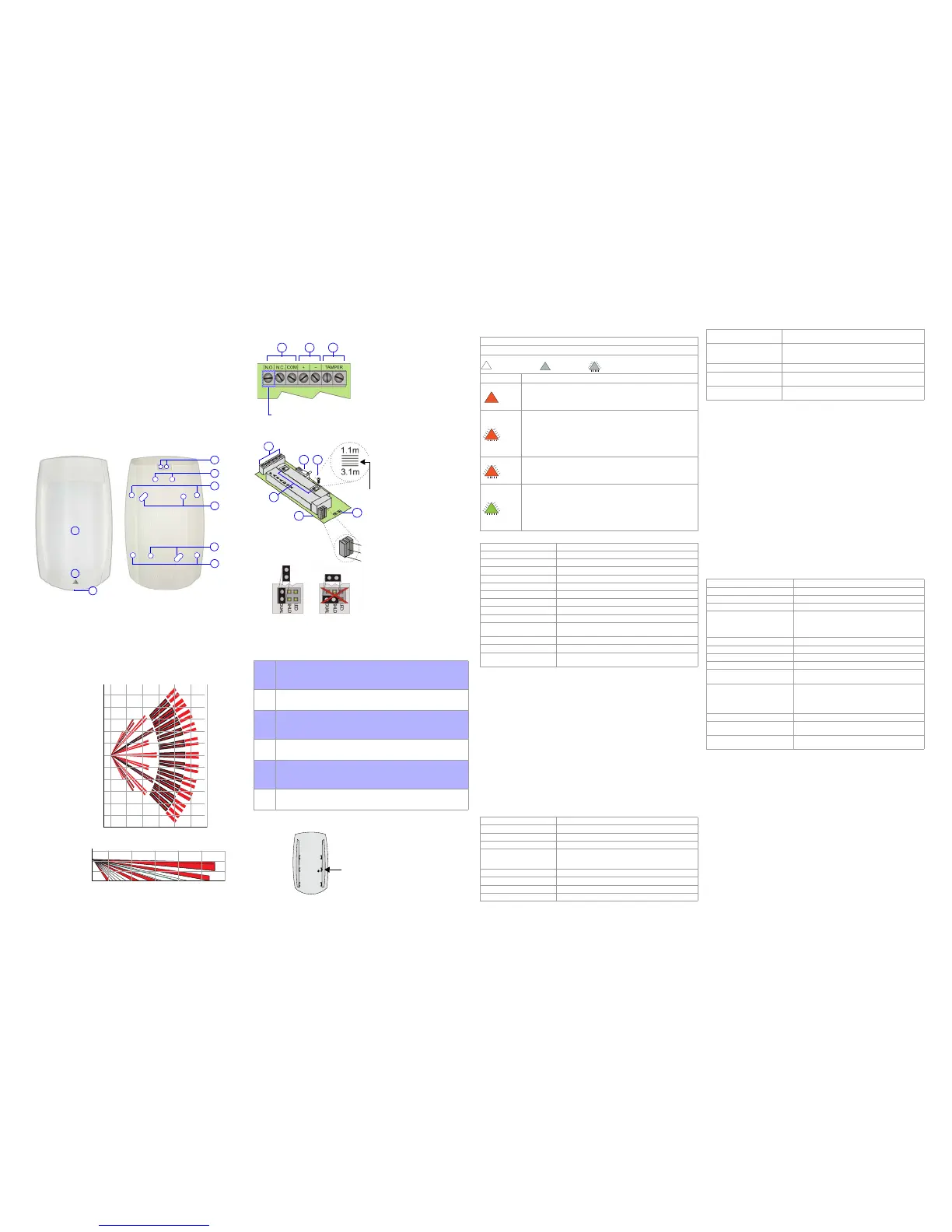

Figure/Figura 1 Overview / Vista General / Vue d’ensemble
Figure/Figura 2 DG75 Pet Array Beam Pattern / Estructura de
Haces / Diagramme de faisceau
Figure/Figura 3 Wiring / Cableado / Câblage
Figure/Figura 4 PCB Overview / Vista General / Vue d’ensemble
Table/Tableau/Tabla 1
Jumper Settings / Ajuste de los Puentes / Réglages des cavaliers
=default, de fábrica, par défaut
Figure/Figura 5 PCB Height / Altura de la PCI / Hauteur du PCB
LED Feedback / LED de Confirmación / Rétroaction DEL
Patents: One or more of the following US patents may apply: 7046142,
6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069,
5077549 and RE39406 and other pending patents may apply. Canadian and
international patents may also apply. LODIFF® lens: patent #4,787,722 (U.S.).
Canadian and International patents may also apply. LODIFF® a registered
trademark of Fresnel Technologies Inc.
Trademarks: Digigard and Shield are trademarks or registered trademarks of
Paradox Security Systems Ltd. or its affiliates in Canada, the United States and/
or other countries.
Certification: For the latest information on products approvals, such as UL and
CE, please visit www.paradox.com.
Warranty: For complete warranty information on this product please refer to the
Limited Warranty Statement found on the website www.paradox.com/terms.
Your use of the Paradox product signifies your acceptance of all warranty terms
and conditions.
© 2010 Paradox Security Systems Ltd. All rights reserved. Specifications may
change without prior notice.
Patentes: Una o más de las siguientes patentes EE.UU. podría aplicarse:
7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111,
5119069, 5077549 y RE39406 y otras patentes pendientes podrían aplicarse.
Patentes canadienses e internacionales también podrían aplicarse. Lente
LODIFF®: patente #4,787,722 (EE.UU.). Patentes canadienses e
internacionales también podrían aplicarse. LODIFF® es una marca registrada
de Fresnel Technologies Inc.
Marcas de comercio: Digigard y Shield son marcas de comercio o marcas
registradas de Paradox Security Systems Ltd. o de sus afiliados en Canadá,
Estados Unidos y/o otros países.
Certificación: Para información actualizada respecto a la homologación de
productos, como UL y CE, sírvase visitar nuestro sitio Web en
www.paradox.com.
Garantía: Para una información detallada acerca de la garantía de este
producto consultar la Declaración de Garantía Limitada (en inglés) que se
encuentra en el sitio web de paradox: www.paradox.ca/terms. El uso de este
producto Paradox significa la aceptación de todos los términos y condiciones
de la garantía.
© 2010 Paradox Security Systems Ltd. Todos los derechos reservados. Las
especificaciones pueden cambiar sin previo aviso.
* Le relais de forme C n’a pas encore été examiné pour la conformité avec EN
50131.
Brevets : Un ou plusieurs des brevets suivants peuvent s’appliquer : 7046142,
6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069,
5077549 et RE39406 et d’autres brevets en instance. Des brevets canadiens et
internationaux peuvent aussi s’appliquer. Lentilles LODIFF® : brevet #4,787,722
(U.S.). LODIFF® est une marque déposée de Fresnel Technologies Inc.
Marques de commerce : Digigard et Shield sont des marques de commerce
ou des marques de commerce déposées de Systèmes de sécurité Paradox
Ltée ou de ses sociétés affiliées au Canada, aux États-Unis et/ou dans d’autres
pays.
Certification : Pour les renseignements les plus récents concernant
l’approbation UL et CE des produits, veuillez visiter le www.paradox.com.
Garantie : Pour tous les renseignements sur la garantie de ce produit, veuillez
vous référer à la Déclaration de garantie limitée qui se trouve sur le site Web au
www.paradox.com/terms. L’utilisation des produits Paradox signifie
l’acceptation de toutes les modalité et conditions de la garantie.
© Systèmes de sécurité Paradox Ltée, 2010. Tous droits réservés.
Spécifications sujettes à changement sans préavis.
B
A
4
2
3
3
4
1
C
A) DG75 lens / Lente del
DG75 / Lentilles DG75
B) LED indicator / indicador
LED / Voyant DEL
C) Cover screw and release
pin / Tornillo y lengueta de
sujeción de cubierta / Vis et
languette de dégagement
du couvercle
1) Exposed wire entry knockouts / Agujeros para la
entrada de cables visibles / Trous pour entrée de
câble à découvert
2) Hidden wire entry knockouts / Agujeros para la
entrada de cables ocultos / Trous pour entrée de
câble caché
3) Corner mount knockouts / Agujeros para montaje
en esquina / Trous pour montage en coin
4) Flat surface mount knockouts / Agujeros para
montaje en superficie plana / Trous pour montage
sur surface plane
2m
(6.6ft)
3m
(9.9ft)
1m
(3.3ft)
2m (6.6ft)
4m (13.1ft)
6m (19.7ft)
8m (26.3ft)
10m (32.8ft)
11m (36.1ft)
0
Top View
Vista aérea
Vue de dessus
Side View
Vista lateral
Vue de côté
0
2m (6.6ft)
2m (6.6ft)
4m (13.1ft)
4m (13.1ft)
6m (19.7ft)
6m (19.7ft)
8m (26.3ft)
8m (26.3ft)
10m (32.8ft)
10m (32.8ft)
11m (36.1ft)
2m (6.6ft)
4m (13.1ft)
6m (19.7ft)
8m (26.3ft)
10m (32.8ft)
11m (36.1ft)
11m (36.1ft)
0
LED
LED Indicator(s)
Indicadores LED
Voyant(s) DEL(s)
OFF = Disabled / Deshabilitado / Désactivé
ON = Enabled / Habilitado / Activé
SHLD
Digital Shield (Sensitivity)
Blindaje Shield Digital (Sensibilidad)
Algorithme numérique Shield (Sensibilité)
OFF = High Shield / Blindaje Superior / Protection élevée
ON = Normal Shield / Blindaje Normal / Protection normale
DUAL
Processing Type
Tipo de Procesamiento
Type de traitement
OFF = Dual Edge / Polaridad Doble / Divisé
ON = Single Edge / Polaridad Simple / Simple
A) Alarm relay (N.O. = DG75C only)
Relé de Alarma (N.A.= Sólo el DG75C)
Relais d’alarme (N.O.= DG75C seul.)
B) Power input (+12Vdc)
Alimentación (+12Vcc)
Alimentation (+12 Vc.c.)
C) Anti-tamper switch
Interruptor antisabotaje
Interrupteur de sécurité
Optional / Optionnel / Opcional
N.O contact / Contact N.O. / Contacto N.A.
A B C
1) Electrical connectors
Conectadores eléctricos
Raccordements électriques
2) Anti-tamper switch
Interruptor antisabotaje
Interrupteur de sécurité
3) PCB height adjustment
screw
Tornillo de ajuste de altura
de la placa de circuito
impreso
Vis d’ajustement de la
hauteur de la carte de
circuits imprimés
4) Detection LEDs
LEDs de Detección
DEL de détection
5) Jumpers
Puentes
Cavaliers
6) Sensors
Sensores
Capteurs
Correct
Correcto
Incorrect
Incorrecto
DUAL
SHLD
LED
2.1m
(7ft)
1
4
3
6
2
5
Align PCB with this mark
Alinear la PCI con esta marca
Aligner le PCB avec cette marque
Legend / Legend / Légende
R = Red / Rojo / Rouge G = Green / Verde / Verte
LED State Condition
On 3 seconds = Alarm signal generated
Encendido 3 segundos = Se generó señal de alarma
Allumée 3 secondes = Signal d’alarme généré
Flash = Movement signal does not reach required energy for
an alarm
Parpadeo = Señal de movimiento no alcanza la energía
necesaria para generar una alarma
Clignote = Signal de mouvement n’atteint pas l’énergie requise
pour une alarme
Flash 5 seconds = Power-up self-test
Parpadeo 5 segundos = Prueba automática en encendido
Clignote 5 secondes = Test automatique de mise sous tension
Flash = Signal does not match the characteristics of an alarm
(non-movement signal)
Parpadeo = La señal no reúne las características de una
alarma (señal de sin movimiento)
Clignote = Signal ne correspond pas aux caractéristiques
d’une alarme (signal de non-mouvement)
Specifications
Pet immunity Up to 40kg (90lbs)
Sensor type Dual Element Infrared x 2
Coverage -90º (standard) 11m (35ft) X 11m (35ft)
Installation Height 2.1m to 2.7m (7ft to 9ft)
RFI / EMI rejection 10V/m rejection from 10MHz to 1GHz
Sensor geometry Rectangular
Voltage input Typically 11 to 16Vdc
Current consumption 15mA max. / 6mA min. (LED disabled)
Anti-tamper switch 150mA / 28Vdc, N.C.
Lens
2nd generation Fresnel lens, LODIFF
®
, segments
Alarm output* DG75 = Form A relay 100mA/28Vdc, N.C.
DG75C = Form C relay 200mA/ 28Vdc, N.C./N.O.
Detection speed 0.2m/s to 3.5m/s (0.6ft/s to 11.5ft/s) Ingress
Operating temperature -20°C to +50°C (-4°F to +122°F)
Environmental Standards Complies with EN 50131 Security Grade 2 /
Environmental Class I
* Form C relay has not been investigated for compliance to EN 50131.
Especificaciones
Inmune a mascotas De hasta 40kg (90lbs)
Tipo de Sensor Infrarrojo de Dos Elemento (x 2)
Cobertura -90° (estándar) 11m (35ft) X 11m (35ft)
Altura de Instalación 2.1m a 2.7m (7ft a 9ft)
Rechazo a interferencias
electromagnéticas y de
radiofrecuencia
10V/m de rechazo entre 10MHz a 1GHz
Geometría del Sensor Rectangular
Tensión de entrada Típico de 11 a 16Vcc
Consumo de corriente 15mA máx. / 6mA mín. (LED deshabilitado)
Interruptor antisabotaje 150mA/28Vcc, N.C.
= Off / Désact.
= On / Act.
= Flashing / Parpadeo / Clignote
Lente
Lente Fresnel de 2da generación, LODIFF
®
,
segmentos
Salida de alarma* DG75 = Relé de Forma A de 100mA/28Vcc, N.C.
DG75C = Relé de Forma C de 200mA/28Vcc,
N.C./N.A.
Velocidad de detección Ingreso 0.2m/s a 3.5m/s (0.6ft/s a 11.5ft/s)
Temperatura de
funcionamiento
-20°C a +50°C (-4°F a +122°F)
Estándares Ambientales Cumple con EN 50131 Security Grade 2 /
Environmental Class I
* El relé de Forma C no ha sido examinado respecto a su conformidad con
EN 50131.
Spécifications
Insensibilité aux animaux Jusqu’à 40 kg (90 lb)
Type de capteur Élément double infrarouge x 2
Couverture -90º (standard) 11 m (35 pi) X 11 m (35 pi)
Hauteur d’installation 2,1 m à 2,7 m (7 pi à 9 pi)
Protection contre les
perturbations
électromagnétiques et les
interférences radiofréquences
Réjection de 10 V/m entre 10 MHz et 1GHz
Géométrie du capteur Rectangulaire
Tension d’entrée Généralement 11 à 16 Vc.c.
Consommation de courant 15 mA max. / 6 mA min. (DEL désact.)
Interrupteur de sécurité 150 mA / 28 Vc.c., N.F.
Lentilles Lentilles Fresnel 2ème génération, segments
LODIFF
®
Sortie d’alarme* DG75 = Relais de forme A de 100 mA /
28 Vc.c., N.F.
DG75C = Relais de forme C de 200 mA /
28 Vc.c., N.F./N.O.
Vitesse de détection Ingress 0,2 m/s à 3,5 m/s (0,6 pi/s à 11,5 pi/s)
Température de
fonctionnement
-20°C à + 50°C (-4°F à +122°F)
Standards environnementaux Conforme EN 50131 Security Grade 2 /
Environmental Class I
To Previous Page
Loading...
Need help?
General
