Français
4/10
Hyperchiller 076-116

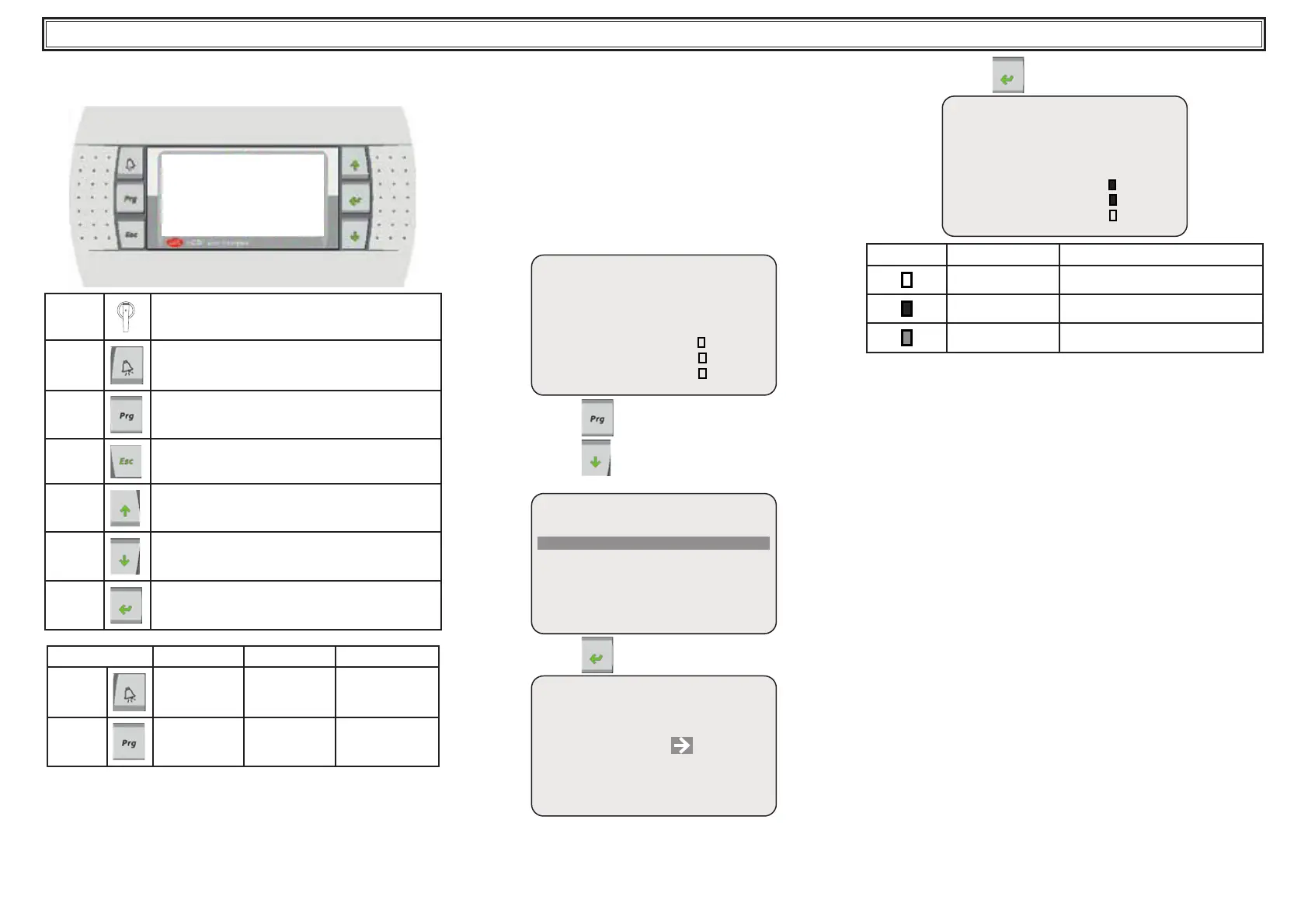

4 Contrôle
4.1 Tableau de commande
Display
P0
Interrupteur-sectionneur.
P1
Af che sur l’écran les alarmes, neutralise le
buzzer si activé et réinitialise les alarmes.
P2
Permet d’ouvrir le menu pour la sélection du
groupe de paramètres.
P3
Annule une opération.
P4
Déplace le curseur dans le sens indiqué ou aug-
mente la valeur d’un paramètre.
P5
Déplace le curseur dans le sens indiqué ou dimi-
nue la valeur d’un paramètre.
P6
Déplace le curseur d’un paramètre à l’autre ou
con rme un paramètre.
LED ON OFF CLIGNOTANT
P1
- no alarme. Présence d’une
alarme.
P2
Machine
allumée.
Machine
éteinte
-
! Attention : Attendez le démarrage du programme de « 30
secondes ».
4.2 Mise en marche
4.2.1 Chauffage du compresseur
• Mettre lamachine sous tension enpositionnant le sectionneur géné-
ral QS [P0] sur ON.
(Uniquement pour l’option L2 :
!Y LA RÉSISTANCE DE CAR-
TER DOIT ÊTRE ALIMENTÉE 24 HEURES AVANT DE METTRE LA
MACHINE ENMARCHE.)
Une opération non correcte peut endommager sérieusement le com-
presseur frigori que.
• Mettre en position ON le refroidisseur comme indiqué en gure.
• Programmer sur le contrôleur la température souhaitée.
Allumée
Status Unit : OFF
Pump :
Compressor 1 :
Compressor 2 :
Appuyer sur le bouton (P2) pour entrer dans “menu principal".
Appuyer sur le bouton
(P5) pour sélectionner “On”
Main menu 1/7
On
OFF
USER
Appuyer sur le bouton (P6) pour con rmer.
ON
le message « ON » apparaît avec la èche clignotante.
Appuyer sur le bouton
(P6) pour allumée le refroidisseur
Water Outlet Temp.
b1 : 7.0 C°
Pump :
Compressor 1 :
Compressor 2 :
Symbol état Description
xé OFF
xé ON
clignotant attendant de partir
4.2.2 Mise en marche
• Mettre la machine sous tension enpositionnant le sectionneur géné-
ral QS [P0] sur ON.
• Mettre en marche le refroidisseur en appuyant sur la touche [P1].
• Programmer sur le contrôleur la température souhaitée.
Moniteur de phase
Si au l’af cheur indique l’alarme «PI1/PI2», l’utilisateur doit véri er avoir
effectué correctement le câblage des bornes en entrée de l’interrupteur
sectionneur.
4.2.3 Réglages pour la première utilisation
a) Réglage de la température. Pour sélectionner un autre réglage, voir
paragraphe 4.5.
b) Véri er le fonctionnement de la pompe avec le manomètre (lire P1 et
P0) et les valeurs limites de pression (Pmax et Pmin) inscrites sur la
plaquette signalétique de la pompe.
P1 = pression avec pompe ON
P0 = pression avec pompe OFF
Pmin < (P1-P0) < Pmax
- Exemple n°1.
Conditions :
circuit fermé à P0 2 bars
données plaquette pompe : Pmin 1 bar/ Pmax 3 bar
Régler la sortie de la vanne pour 3 bar< P1< 5 bar
- Exemple n°2.
Conditions :
circuit ouvert à P0 0 bar
données plaquette pompe : Pmin 1 bar/ Pmax 3 bar
Régler la sortie de la vanne pour 1 bar< P1< 3 bar
c) Véri er le fonctionnement de la pompe en régime de croisière.
Véri er que l’ampérage de la pompe est compris dans les limites de
la plaque signalétique.
d) Éteindre le compresseur et remettre à niveau le circuit hydraulique à
la température du point de consigne (SET).
