Português
4/10
Hyperchiller 076-116

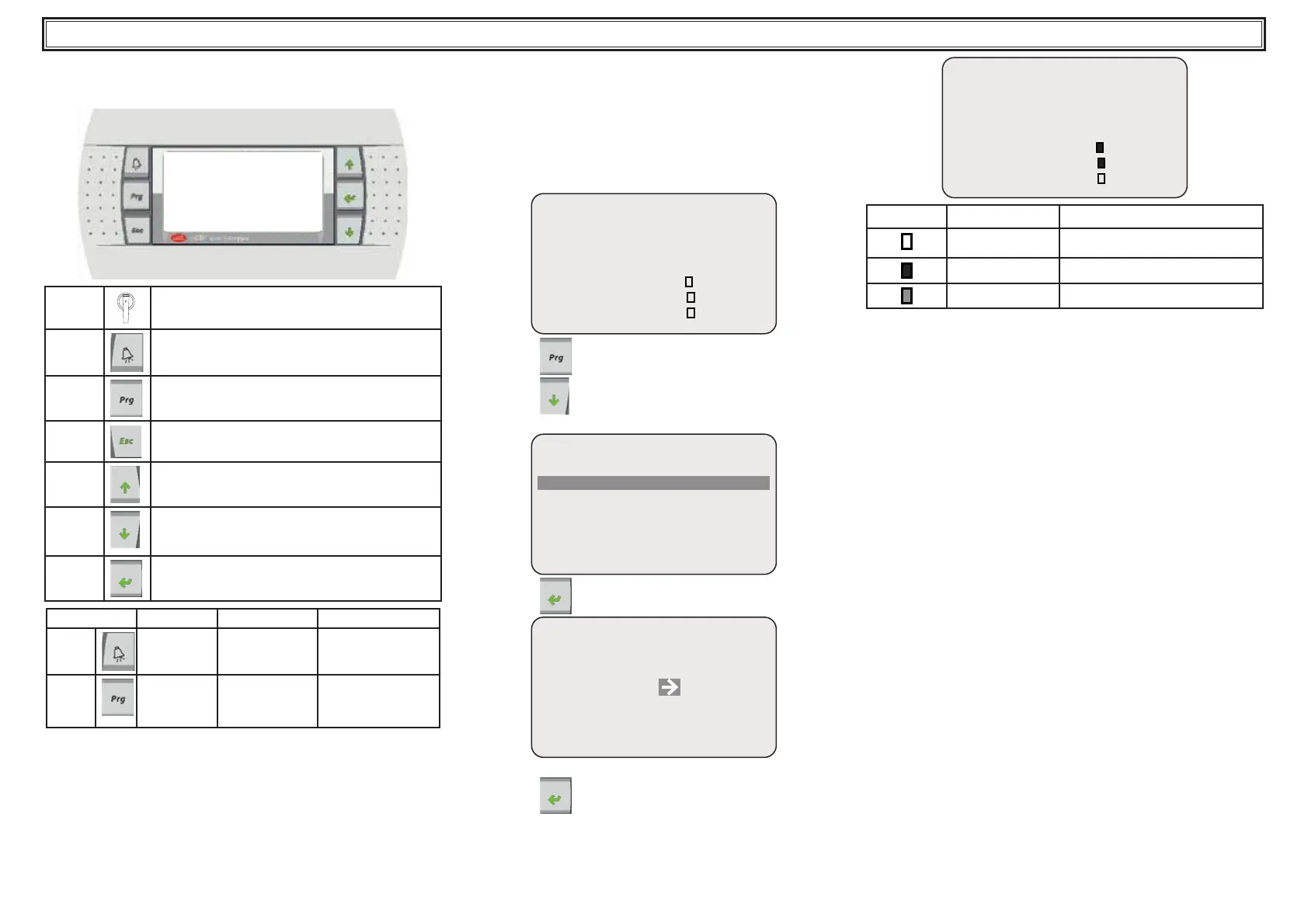

4 Controllo
4.1 Painel de controlo
Display
P0
Interruptor seccionador.
P1
Apresenta os alarmes no visor, desliga o be-
souro, se estiver activo, e reinicia os alarmes.
P2
Permite aceder ao menu para a selecção do
grupo de parâmetros.
P3
Anula uma operação.
P4
Desloca o cursor ou aumenta o valor de um
parâmetro.
P5
Desloca o cursor ou diminui o valor de um
parâmetro.
P6
Desloca o cursor de um parâmetro para outro
ou confi rma um parâmetro.
LED Aceso Desligado Intermitente
P1
- no alarme Presença de um
alarme.
P2
Máquina
ligada.
- Máquina desligada
pelo supervisor ou
entrada digital.
! Atenção: Aguarde o início do programa de “30 segundos”.
4.2 Arranque
4.2.1 Aquecimento do compressor
• Confi ra tensão à máquina colocando o seccionador geral QS [P0]
na posição On.
(Apenas para a opção L2:
!Y A RESISTÊNCIA DO CÁRTER
DEVE SER ACTIVADA 24 HORAS ANTES DE SE LIGAR AMÁQUINA).
Uma operação incorrecta pode dani car seriamente o com-
pressor frigorí co.
• Coloque o refrigerador na posição ONconforme indicado na
fi gura.
Defi na no controlador a temperatura desejada.
Arranque
Status Unit : OFF
Pump :
Compressor 1 :
Compressor 2 :
Prima o botão (P2) para entrar no menu “principal”.
Prima o botão
(P5) para selecionar el parâmetro “On”.
Main menu 1/7
On
OFF
USER
Prima o botão (P6) para confi rmar .
ON
a mensagem “ON” aparece com a seta piscando.
Prima o botão
(P6) para iniciar.
Water Outlet Temp.
b1 : 7.0 C°
Pump :
Compressor 1 :
Compressor 2 :
Símbolo Status Descriçăo
fi xo OFF
fi x o O N
piscando Esperando para sair
4.2.2 Regulações no primeiro arranque
a) Ajuste da temperatura. Caso se pretenda realizar uma nova
regulação, consultar o parágrafo 4.5.
b) Para verifi car o funcionamento correcto da bomba, utilizar um
manómetro (consultar P1 e P0) e os valores limites de pressão
(Pmax e Pmin) indicados na chapa de características da bomba
P1 = pressão com bomba ON
P0 = pressão com bomba OFF
Pmin < (P1-P0) < Pmax
- Exemplo n.° 1.
Condições:
circuito fechado com pressão P0 de 2 bar
dados da chapa da bomba: Pmin 1 bar/ Pmax 3 bar
regular a saída da válvula para uma pressão de 3 bar < P1 < 5
bar
- Exemplo n.° 2.
Condições:
circuito aberto com pressão P0 de 0 bar
dados da chapa da bomba: Pmin 1 bar/ Pmax 3 bar
regular a saída da válvula para uma pressão de 1 bar< P1 < 3
bar
c) Verifi car o funcionamento correcto da bomba também em condi-
ções de regime.
Além disso, verifi car se a amperagem da bomba se encontra
dentro dos limites da chapa.
d) Desligar a máquina frigorífi ca e proceder ao enchimento do
circuito hidráulico com a temperatura de “SET”.
e) Verifi car se a temperatura da água “tratada” não desce abai-
xo dos 5°C e a temperatura ambiente onde funciona o circuito
hidráulico não desce abaixo dos 5°C. Caso contrário, adicionar
à agua a quantidade necessária de glicol, como explicado no
parágrafo 3.3.2.
