37 ■
PHKS 1350 C2
Inbetriebnahme
Die Handkreissäge PHKS 1350 C2 verfügt über Intel-
ligent Power Control. Dieser automatische Kraftnach-
schub bewirkt, dass in einem bestimmten Drehzahlbe-
reich die Leistung auch beim Bearbeiten von härterem
und widerstandsfähigerem Material konstant bleibt.
Sägeblatt montieren / wechseln
HINWEIS
■
Alle verwendeten Blätter müssen der
EN 847-1 entsprechen.
■ Verwenden Sie nur Sägeblätter mit Durchmessern
entsprechend den Aufschriften auf der Säge.
Sägeblatt
nur bei gezogenem Netzstecker
wechseln!
1. Setzen Sie die Schnitttiefe (mittels Feststell-
schraube ) auf die minimalste Position, 0 mm.
2. Schwenken Sie die Schutzhaube mit Hilfe
des Rückziehhebels zurück und stellen Sie
das Gerät ab.
3. Betätigen Sie die Spindelarretierung
(bis sie
einrastet) und lösen Sie mit dem Innensechskant-
schlüssel die Spannschraube / Unterlegschei-
be . Nehmen Sie jetzt die Spannschraube /
Unterlegscheibe und den Spannflansch ab
(siehe auch Abb. A).

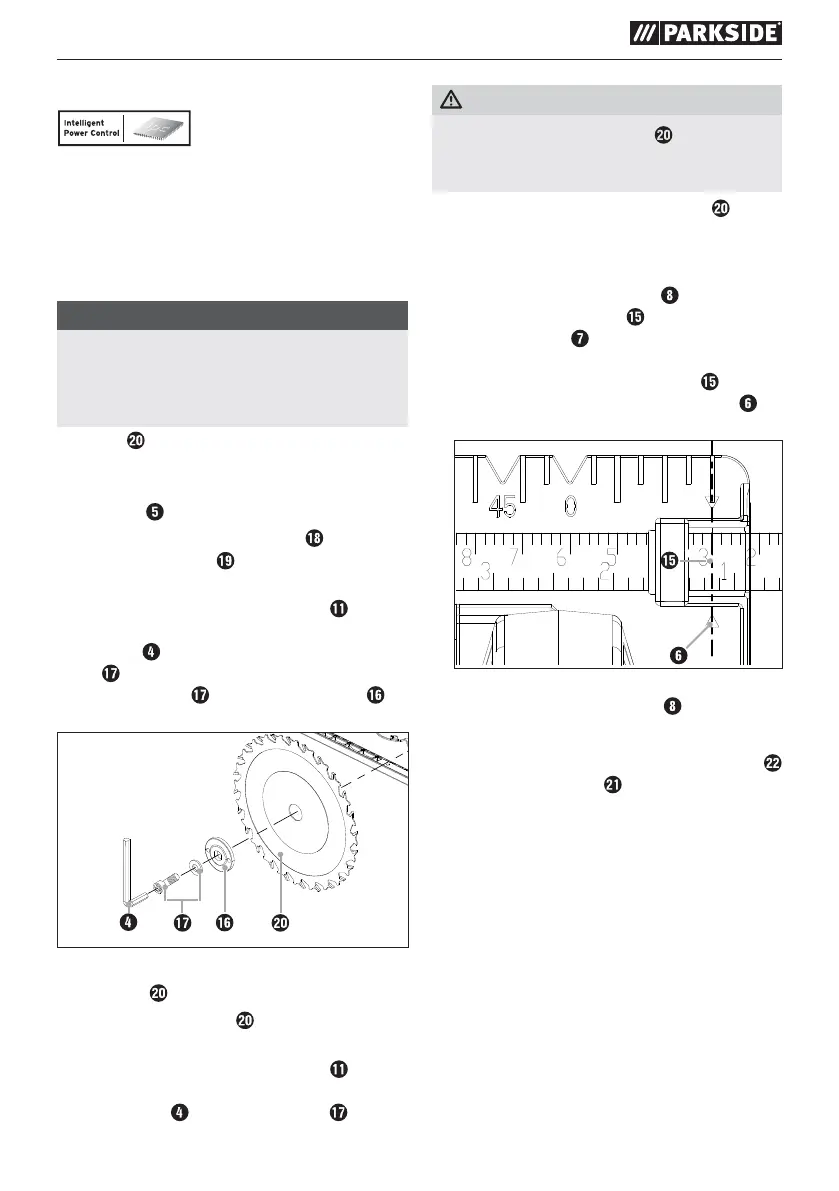

Abb. A: Sägeblatt wechseln
4. Sägeblatt abnehmen.
5. Einbau des Sägeblattes entsprechend in umge-
kehrter Reihenfolge wie beschrieben vornehmen.
6. Betätigen Sie die Spindelarretierung
(bis sie
einrastet) und ziehen Sie mit dem Innensechs-
kantschlüssel die Spannschraube fest.
WARNUNG!
► Der Pfeil auf dem Sägeblatt muss mit dem
Drehrichtungspfeil (Laufrichtung, am Gerät
markiert) übereinstimmen.
■ Stellen Sie sicher, dass das Sägeblatt für die
Drehzahl des Werkzeuges geeignet ist.
Parallelanschlag montieren / einstellen
♦ Lösen Sie die Flügelschraube und setzen
Sie den Parallelanschlag in die Parallelan-
schlagaufnahme ein.
♦ Stellen Sie die gewünschte Schnittbreite mit Hilfe
der Skala auf dem Parallelanschlag und
dem Markierungspfeil in der Grundplatte ein
(siehe auch Abb. B).
Abb. B: Schnittbreite 3 cm
♦ Ziehen Sie die Flügelschraube wieder fest.
Spanabsaugung anschließen
♦ Stecken Sie den Adapter zur Staubabsaugung
auf den Spanauswurf .
♦ Schließen Sie eine zugelassene Staub- und
Spanabsaugung an.
