Parkside 93497 - Изпълнение На Потъващо Рязане; Наклоняване На Ръкохватката; Използване На Успоредна Направляваща; Изрязване На Кръгове

29 BG
Употреба
Употреба

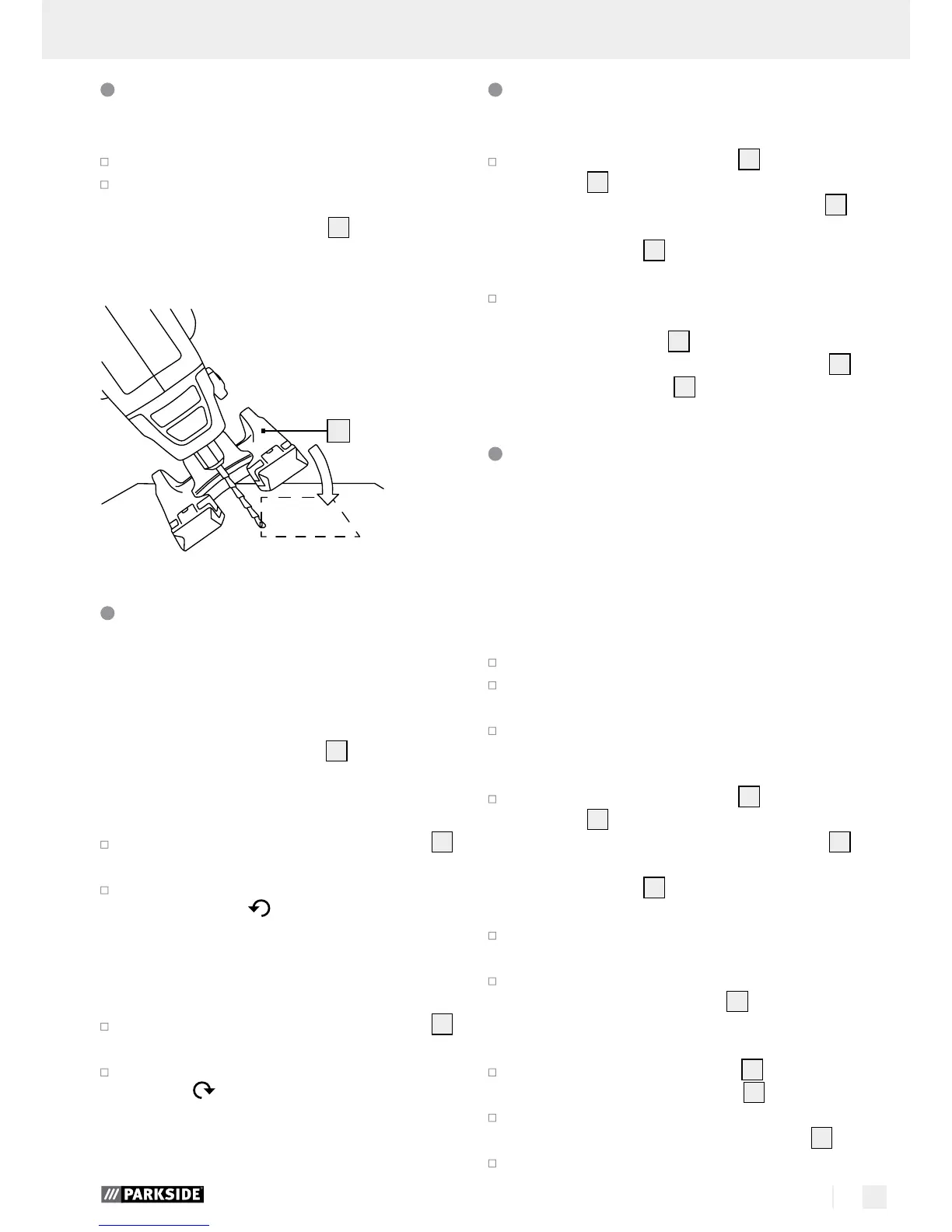

Изпълнение на потъващо
рязане
Вкарайте бита в детайла под ъгъл от 45°.
Бавно изправете бита под ъгъл от 90°, за
да започнете рязането.
Указание: Опорната плоча
7
трябва да
приляга в една равнина върху повърхността на
материала.
7
Наклоняване на ръкохватката
(виж фиг. F)
Указание: Не е позволено въртене на
ръкохватката по време на пускане в действие.
Изключете щепсела от контакта и се уверете,
че накланяща се блокировка
13
е фиксирана.
Наклоняване в хоризонтално
положение
Натиснете накланящата се блокировка
13
и я задръжте натисната.
Развийте ръкохватката обратно на часовни-
ковата стрелка
от вертикално в хоризон-
тално положение дотогава, докато накланя-
щата се блокировка се фиксира.
Наклоняване във вертикално положение
Натиснете накланящата се блокировка
13
и я задръжте натисната.
Развийте ръкохватката по часовниковата
стрелка
от хоризонтално във вертикално
положение дотогава, докато накланящата
се блокировка се фиксира.
Използване на успоредна
направляваща (виж фиг. G)
Развийте крилчатите винтове
9
на опорна-
та плоча
7
и плъзнете направляващата на
приставката за кръгово/паралелно рязане
15
през двата канала от долната страна на
опорната плоча
7
, така че успоредната
направляваща да сочи надолу.
Подравнете инструмента на необходимото
разстояние спрямо ръба на детайла. Затегнете
крилчатите винтове
9
, за да закрепите
приставката за кръгово/паралелно рязане
15
към опорната плоча
7
.
Изрязване на кръгове
(виж фиг. H)
Указание: В зависимост от желания резултат
първичният отвор се изпълнява от вътрешната
или външната страна на ръба на кръга: отвътре
за отвор – отвън за диск. Радиусът може да се
фиксира от ок. 5 до 16 cm.
Направете окръжност върху детайла.
Маркирайте средата на окръжността и в
тази точка пробийте отвор (потъващо рязане).
Пробийте първичния отвор в края на ок-
ръжността (потъващо рязане) (диаметър на
първичния отвор 3 mm).
Развийте крилчатите винтове
9
на опорна-
та плоча
7
и плъзнете направляващата на
приставката за кръгово/паралелно рязане
15
през двата канала от долната страна на
опорната плоча
7
, така че центриращият
връх да сочи надолу.
Поставете центриращия връх в средата на
окръжността.
Настройте разстоянието на приставката за
кръгово/паралелно рязане
15
така, че би-
тът да може да проникне в първичния отвор
в края на окръжността.
Фиксирайте опорната плоча
7
, като
натегнете крилчатите винтове
9
.
Включете инструмента, като натиснете и за-
държите превключвателя ВКЛ./ИЗКЛ.
4
.
Бавно плъзнете инструмента напред.
