30
IT MT
7. Ripetere le fasi 5 e 6 fi nché ent-
rambi i lati non saranno affi lati.

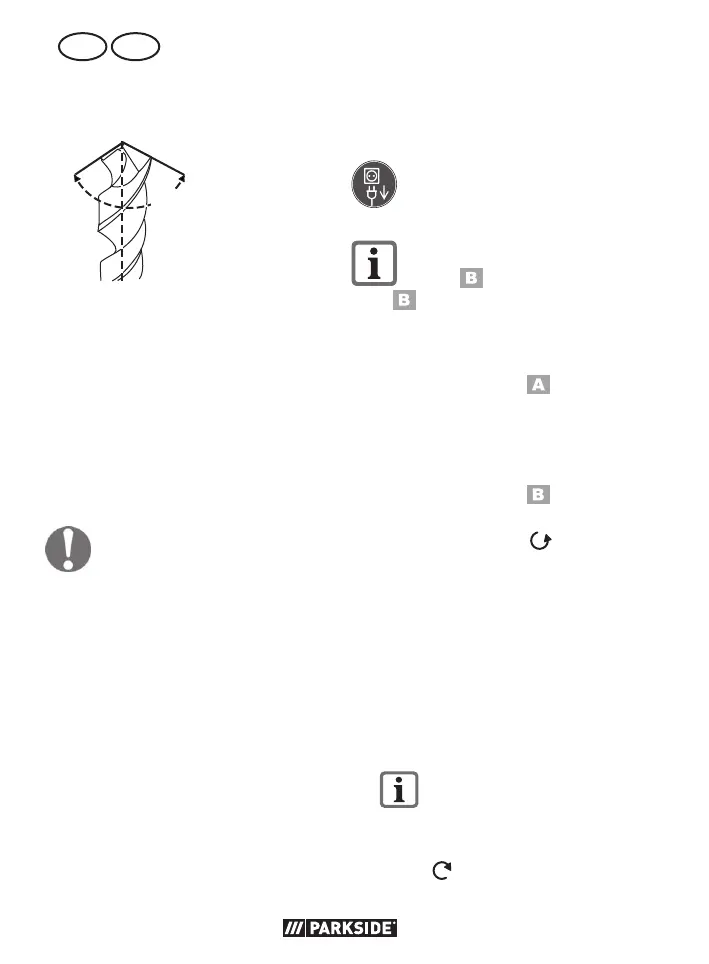

118°
a
b
a
L’angolo fra i
due bordi di ta-
glio (a) deve es-
sere di 118°.
Entrambi i bordi
di taglio (a) de-
vono essere nel-
lo stesso angolo rispetto all’asse
di foratura (b) ed avere la stessa
lunghezza, affi nché la punta giri
in modo centrico (“tondo”).
8. Per lo spegnimento, premere
l‘interruttore on/off (6) in posizio-
ne “O”. L‘apparecchio si spegne.
Sostituire la pietra di
affilatura
Avvertenze
Per la sostituzione:
• Assicurarsi che le dimensi-
oni della mola siano adatte
all’apparecchio.
• Non usare bussole di riduzione o
adattatori separati per adattare
la pietra abrasiva qualora dia
dotata di un foro troppo grande.
• Non utilizzare lame da sega.
• Dopo avere sostituito la pietra
abrasiva, rimontare completa-
mente l‘apparecchio.
• Sostituire la pietra abrasiva in
caso sia usurata, danneggiata o
rotta, oppure se la capacità di
affi latura diminuisce o diventa
irregolare.
Spegnere l’apparecchio ed
estrarre la spina.
Lasciarlo raffreddare.
Quando si svita e si serra il
dado (
9), la pietra abra-
siva (
8) deve essere fi ssata ma-
nualmente oppure l’asse deve esse-
re fi ssato con una pinza.
Vedi immagine
:
1. Svitare le 4 viti (3) della copertu-
ra (4).
2. Sollevare la copertura (4) verso
l’alto.
Vedi immagine
:
3. Per svitare il dado (9) ruotarlo
in senso antiorario
con una
chiave fi ssa combinata (27 mm).
4. Rimuovere il dado (9) e la ron-
della (10).
5. Rimuovere la pietra abrasiva (8).
6. Inserire una nuova pietra abrasi-
va (8) nella sede (11).
7. Stringere la nuova pietra abrasi-
va (8) seguendo la procedura
inversa con rondella (10) e
dado (9).
Il lato piatto della pietra
abrasiva (8) deve appog-
giare sulla sede (11).
Il dado (9) si stringe in senso
orario
.
