■ 28 │ SI
Varnostne priprave
Varnostne priprave so namenjene zaščiti uporabnika in jih ni dovoljeno
onemogočiti ali se izogniti njihovi funkciji.
Prelivni ventil
■ Ko je ročna brizgalna pištola zaprta, se odpre prelivni ventil, visokotlačna
črpalka pa vodo spravi nazaj do sesalne strani črpalke. Na ta način se
prepreči prekoračitev dovoljenega delovnega tlaka.
■ Prelivni ventil je tovarniško nastavljen in plombiran. Nastavitve lahko
izvaja le servisna služba.
Varnostni ventil
Varnostni ventil se odpre v primeru prekoračenja dovoljenega obratovalnega
nadtlaka (glejte tehnične podatke); voda steče na prosto.
Varnostni ventil je tovarniško nastavljen in plombiran. Nastavitve lahko
izvaja le servisna služba.
Termični ventil
Termični ventil visokotlačno črpalko zaščiti pred nedovoljenim segrevanjem
med obtočnim delovanjem pri zaprti ročni brizgalni pištoli.
Termični ventil se odpre pri prekoračenju najvišje dovoljene temperature
vode 68°C in vročo vodo odvaja na prosto.
Pred prvo uporabo
NAPOTEK
► Med razpakiranjem, prevažanjem in shranjevanjem upoštevajte
veliko lastno težo naprave.
► Te dejavnosti morata izvajati dve osebi.
► Prepričajte se, da naprava med razpakiranjem, montažo in shranje-
vanjem, med obratovanjem, preverjanjem, vzdrževanjem ter nedelo-
vanjem stoji ravno in na vodoravni površini.

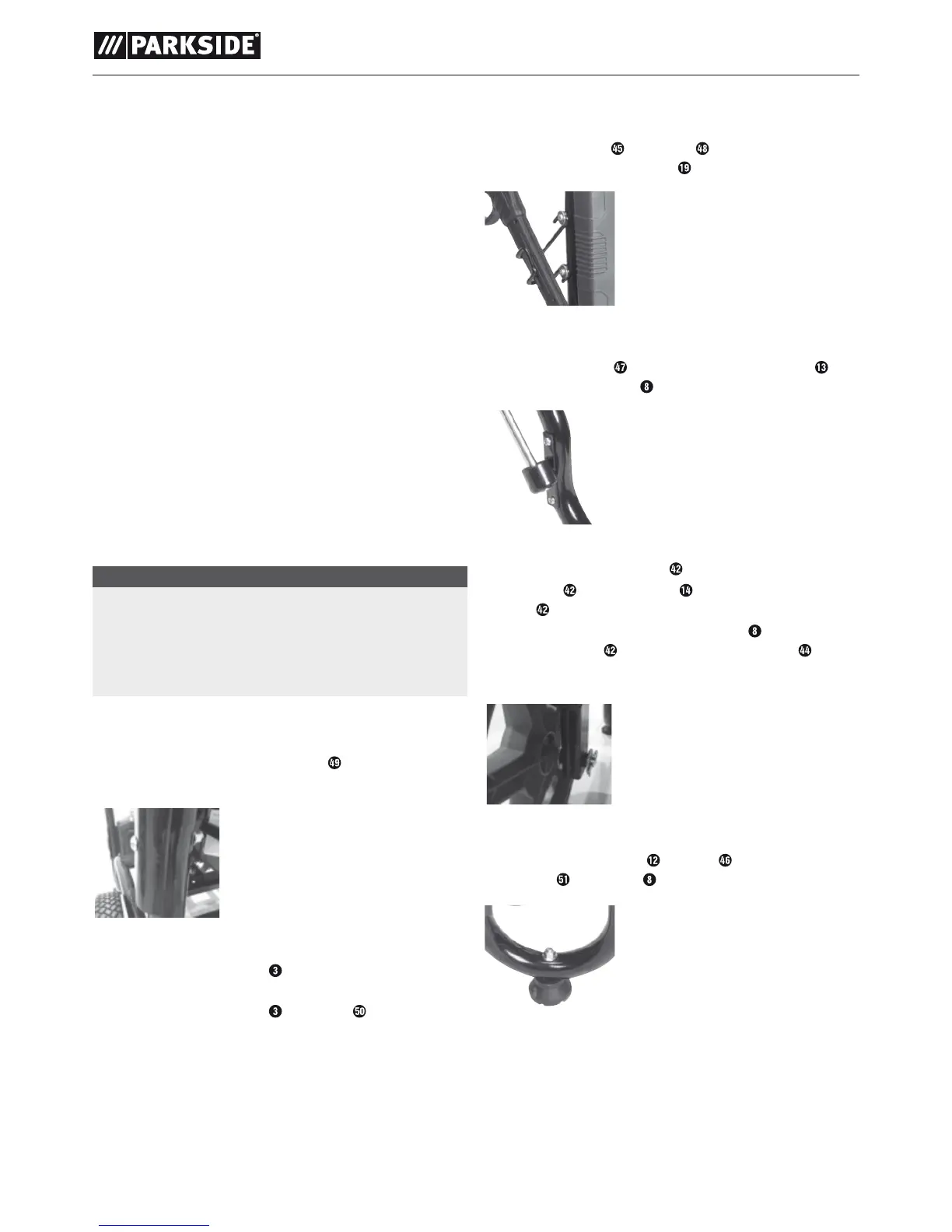

Montaža loka ročaja
♦ Poravnajte luknje na loku ročaja A z luknjami na osnovnem okvirju
naprave. Ročaj pritrdite z dvema vijakoma
in dvema maticama
5$
s pomočjo šesterorobega ključa
5&
ter izvijača
5%
.
Montaža odlagališča gibke cevi
♦ Pritrdite odlagališče gibke cevi na loku ročaja A, tako da luknje
obeh sestavnih delov namestite eno nad drugo.
♦ Pritrdite odlagališče gibke cevi
s štirimi vijaki in štirimi maticami
5$
na loku ročaja A.
Montaža zgornjega držala brizgalne pištole na
loku ročaja
♦ Uporabite dva vijaka , dve podložki in dve matici
5$
za pritrditev
zgornjega držala brizgalne pištole
na loku ročaja A.
Montaža spodnjega držala brizgalne pištole
na cevnem okvirju
♦ Uporabite dva vijaka , da spodnje držalo brizgalne pištole
pritrdite na cevnem okvirju
.
Montaža koles
♦ Potisnite eno podložko
5#
na os
.
♦ Potisnite os
od zunaj skozi kolo in namestite še eno podložko
5#
na os
.
♦ Zdaj os s kolesom od zunaj speljite v cevni okvir
. Položite še eno
podložko
5#
na os
in jo zavarujte z vzmetno razcepko .
♦ Postopek ponovite na nasprotni strani.
Montaža gumijastih podstavkov
♦ Pritrdite gumijaste podstavke z vijakoma , podložkama
5@
in
maticama
na cevni okvir .
