CK3100 Advanced Car Kit
18
Guide de l’utilisateur

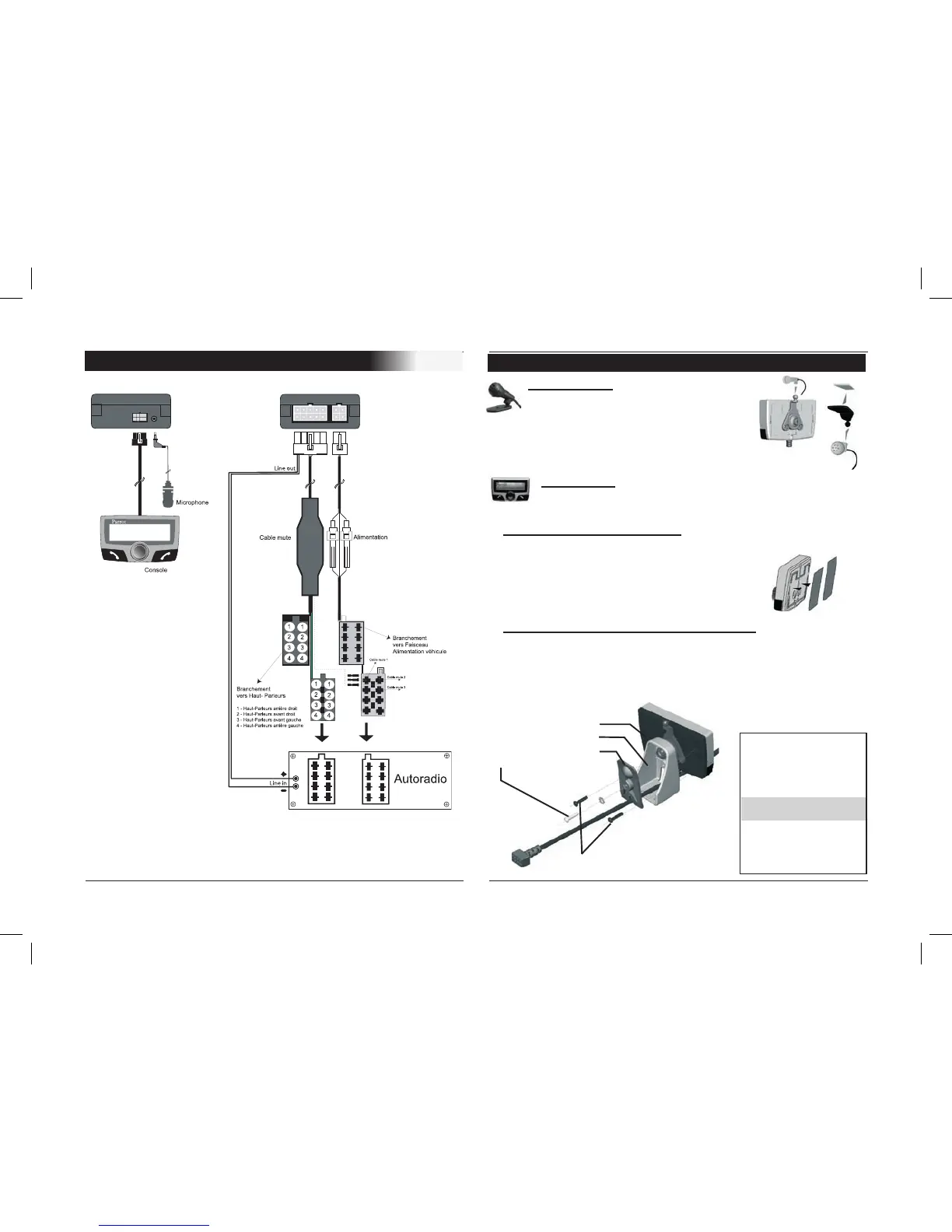

SCHÉMA DE CABLAGE
Microphone :
Le microphone doit être dirigé vers
le conducteur et peut être installé :
Entre le pare-soleil et le rétroviseur intérieur.
Sur l’écran LCD.
Ecran LCD:
L’écran peut être installé de différentes façons:
Collé sur le tableau de bord
En utilisant le scotch double face fourni.
Il suffit de l’appliquer sur une surface propre
et plane du tableau de bord.
positionné sur le pied
Une fois l’écran LCD monté sur le pied,
coller le pied via le scotch double face sur le tableau
de bord . L’écran est alors orientable.
Instruction de montage
- Tourner “B” de gauche à
droite pour visser “B” et
“A”Utiliser seulement les
vis “D”.
- Insérer le câble de “A” à
travers “B”
- Visser “C” sur “B”.
Utiliser uniquement la vis
“E”. Ne pas oublier la ron
-
delle frein.
Installation du microphone et de la console
A : Ecran LCD
B :
Pied
C : Support arrière
E :
Vis métal (10 mm)
D : Vis plastique ( 10 mm )
