SERIE 5000
14

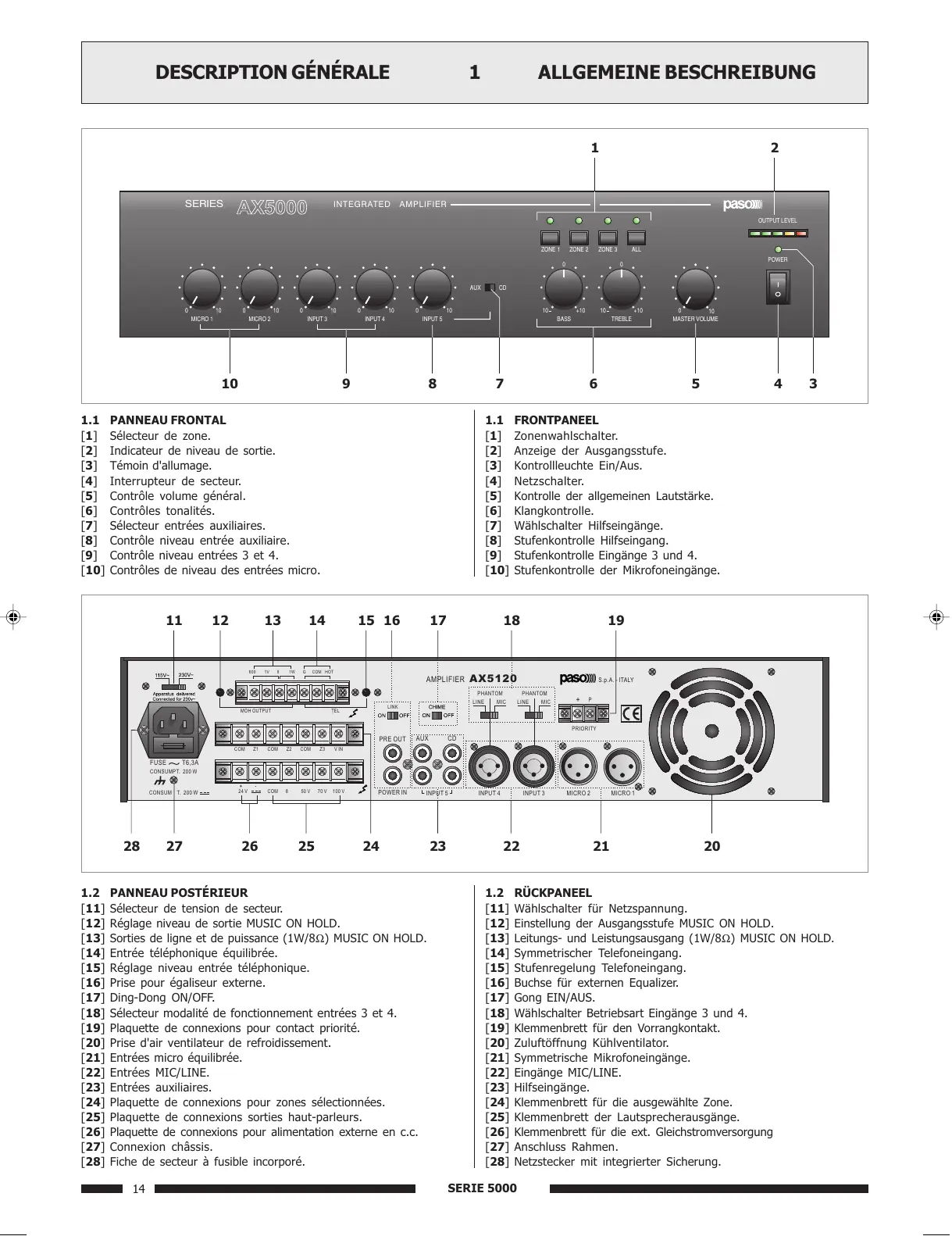

ALLGEMEINE BESCHREIBUNG1DESCRIPTION GÉNÉRALE
1.1 PANNEAU FRONTAL
[1]
Sélecteur de zone.
[2] Indicateur de niveau de sortie.
[3] Témoin d'allumage.
[4] Interrupteur de secteur.
[5] Contrôle volume général.
[6] Contrôles tonalités.
[7] Sélecteur entrées auxiliaires.
[8] Contrôle niveau entrée auxiliaire.
[9] Contrôle niveau entrées 3 et 4.
[10] Contrôles de niveau des entrées micro.
1.2 PANNEAU POSTÉRIEUR
[11]
Sélecteur de tension de secteur.
[12] Réglage niveau de sortie MUSIC ON HOLD.
[13] Sorties de ligne et de puissance (1W/8) MUSIC ON HOLD.
[14] Entrée téléphonique équilibrée.
[15] Réglage niveau entrée téléphonique.
[16] Prise pour égaliseur externe.
[17] Ding-Dong ON/OFF.
[18] Sélecteur modalité de fonctionnement entrées 3 et 4.
[19]
Plaquette de connexions pour contact priorité.
[20] Prise d'air ventilateur de refroidissement.
[21] Entrées micro équilibrée.
[22] Entrées MIC/LINE.
[23] Entrées auxiliaires.
[24]
Plaquette de connexions pour zones sélectionnées.
[25] Plaquette de connexions sorties haut-parleurs.
[26] Plaquette de connexions pour alimentation externe en c.c.
[27] Connexion châssis.
[28] Fiche de secteur à fusible incorporé.
1.1 FRONTPANEEL
[1]
Zonenwahlschalter.
[2] Anzeige der Ausgangsstufe.
[3] Kontrollleuchte Ein/Aus.
[4] Netzschalter.
[5] Kontrolle der allgemeinen Lautstärke.
[6] Klangkontrolle.
[7] Wählschalter Hilfseingänge.
[8] Stufenkontrolle Hilfseingang.
[9] Stufenkontrolle Eingänge 3 und 4.
[10] Stufenkontrolle der Mikrofoneingänge.
1.2 RÜCKPANEEL
[11]
Wählschalter für Netzspannung.
[12] Einstellung der Ausgangsstufe MUSIC ON HOLD.
[13] Leitungs- und Leistungsausgang (1W/8) MUSIC ON HOLD.
[14] Symmetrischer Telefoneingang.
[15] Stufenregelung Telefoneingang.
[16] Buchse für externen Equalizer.
[17] Gong EIN/AUS.
[18] Wählschalter Betriebsart Eingänge 3 und 4.
[19]
Klemmenbrett für den Vorrangkontakt.
[20] Zuluftöffnung Kühlventilator.
[21]
Symmetrische Mikrofoneingänge.
[22] Eingänge MIC/LINE.
[23] Hilfseingänge.
[24]
Klemmenbrett für die ausgewählte Zone.
[25] Klemmenbrett der Lautsprecherausgänge.
[26] Klemmenbrett für die ext. Gleichstromversorgung
[27] Anschluss Rahmen.
[28] Netzstecker mit integrierter Sicherung.
INTEGRATED AMPLIFIER
AX5000
SERIES
ZONE 1 ZONE 3ZONE 2 ALL
OUTPUT LEVEL
POWER
MASTER VOLUME
10
0
TREBLE
0
+10
10
BASS
+10
101010101010 00000
INPUT 5
AUX CD
INPUT 3 INPUT 4MICRO 1 MICRO 2
12
456910 8 7 3
0
11 12 15 16 17 18 1913 14
202122232425262728
INPUT 5 INPUT 4 INPUT 3 MICRO 2 MICRO 1
POWER IN
24 V COM 50 V 70 V 100 V
AMPLIFIER
AX5120
LINK
PRIORITY
+
P
S.p.A. - ITALY
COM COMCOM V INZ2 Z3Z1
MOH OUTPUT TEL
1V 1W
GCOMHOT
8
W
8
W
600
W
FUSE T6,3A
CONSUMPT. 200 W
CONSUM T. 200 W
AUX CD
PRE OUT
PHANTOM
LINE
MIC
PHANTOM
LINE
MIC
11-541.p65 26/10/01, 14.1914
