SERIE 5000
21
ANSCHLÜSSE
3CONNEXIONS
3.10 SELECTION DE ZONES D'ECOUTE
Les amplificateurs de la Série 5000 offrent la possibilité d'activer/
désactiver de manière indépendante un maximum de trois zones de
diffusion par l'intermédiaire des interrupteurs ZONE 1, ZONE 2 et
ZONE 3 [1]. Dans ce cas, les trois zones de diffusion doivent être
reliées au bornier [24],
en tenant compte dans tous les cas de la
charge nominale maximum admise par l'appareil (voir Chap. 3.8.2).
Il est en outre possible de sélectionner simultanément toutes les zones
d'écoute par l'intermédiaire de l'interrupteur ALL. Les sélections
effectuées par l'intermédiaire des interrupteurs [1] sont confirmées par
l'allumage des témoins lumineux correspondants. Les interrupteurs
coupent le raccordement des lignes à tension constante sur les
terminaisons du bornier [24].
La sélection de la tension de ligne pour les différentes zones doit
s'effectuer en branchant, par l'intermédiaire d'une longueur de fil, la
terminaison V IN du bornier [24] à la terminaison correspondant à la

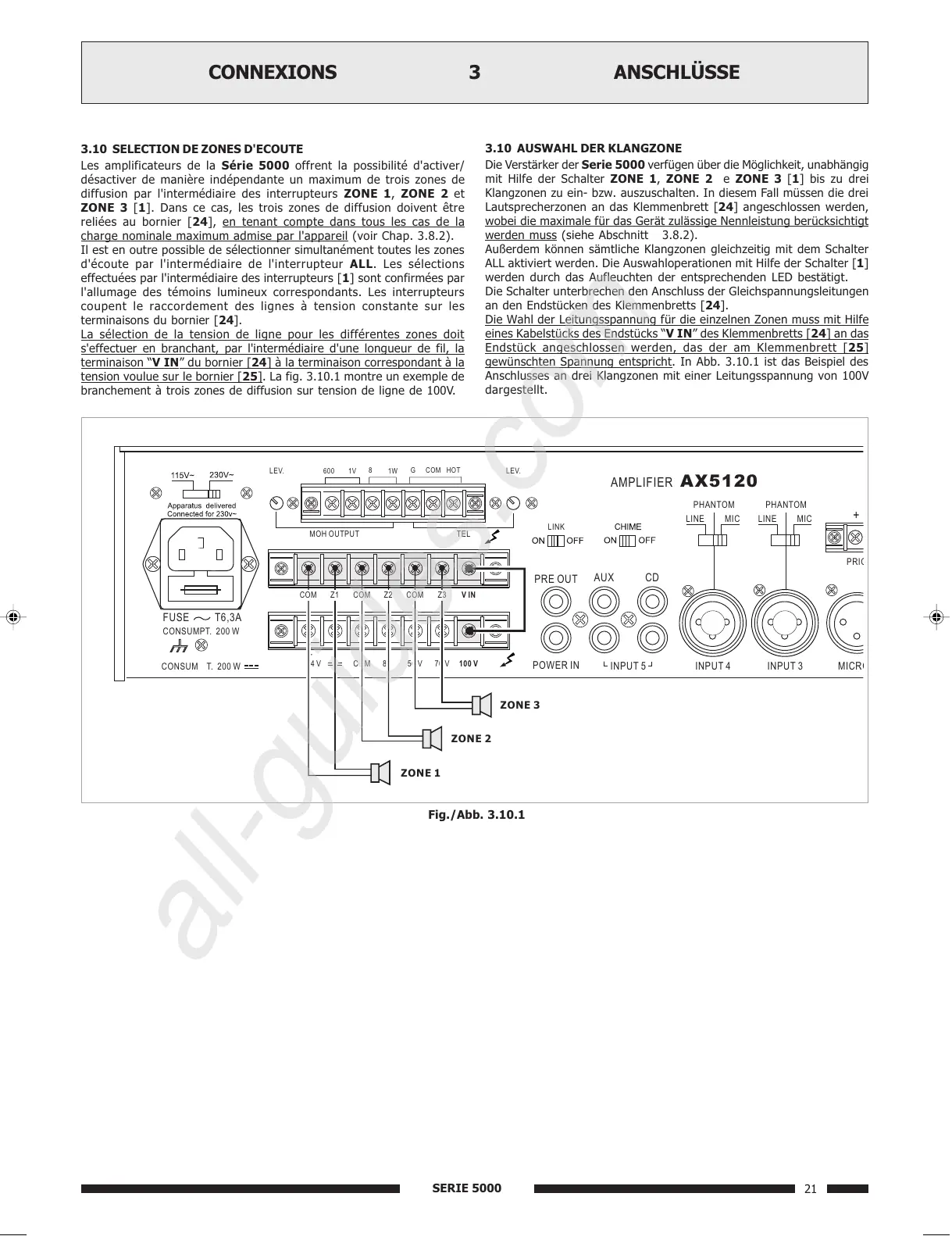

tension voulue sur le bornier [25]. La fig. 3.10.1 montre un exemple de
branchement à trois zones de diffusion sur tension de ligne de 100V.
3.10 AUSWAHL DER KLANGZONE
Die Verstärker der Serie 5000 verfügen über die Möglichkeit, unabhängig
mit Hilfe der Schalter ZONE 1, ZONE 2 e ZONE 3 [1] bis zu drei
Klangzonen zu ein- bzw. auszuschalten. In diesem Fall müssen die drei
Lautsprecherzonen an das Klemmenbrett [24] angeschlossen werden,
wobei die maximale für das Gerät zulässige Nennleistung berücksichtigt
werden muss (siehe Abschnitt 3.8.2).
Außerdem können sämtliche Klangzonen gleichzeitig mit dem Schalter
ALL aktiviert werden. Die Auswahloperationen mit Hilfe der Schalter [1]
werden durch das Aufleuchten der entsprechenden LED bestätigt.
Die Schalter unterbrechen den Anschluss der Gleichspannungsleitungen
an den Endstücken des Klemmenbretts [24].
Die Wahl der Leitungsspannung für die einzelnen Zonen muss mit Hilfe
eines Kabelstücks des Endstücks V IN des Klemmenbretts [24] an das
Endstück angeschlossen werden, das der am Klemmenbrett [25]
gewünschten Spannung entspricht. In Abb. 3.10.1 ist das Beispiel des
Anschlusses an drei Klangzonen mit einer Leitungsspannung von 100V
dargestellt.
Fig./Abb. 3.10.1
INPUT 5 INPUT 4 INPUT 3 MICR
