SERIE 5000
25

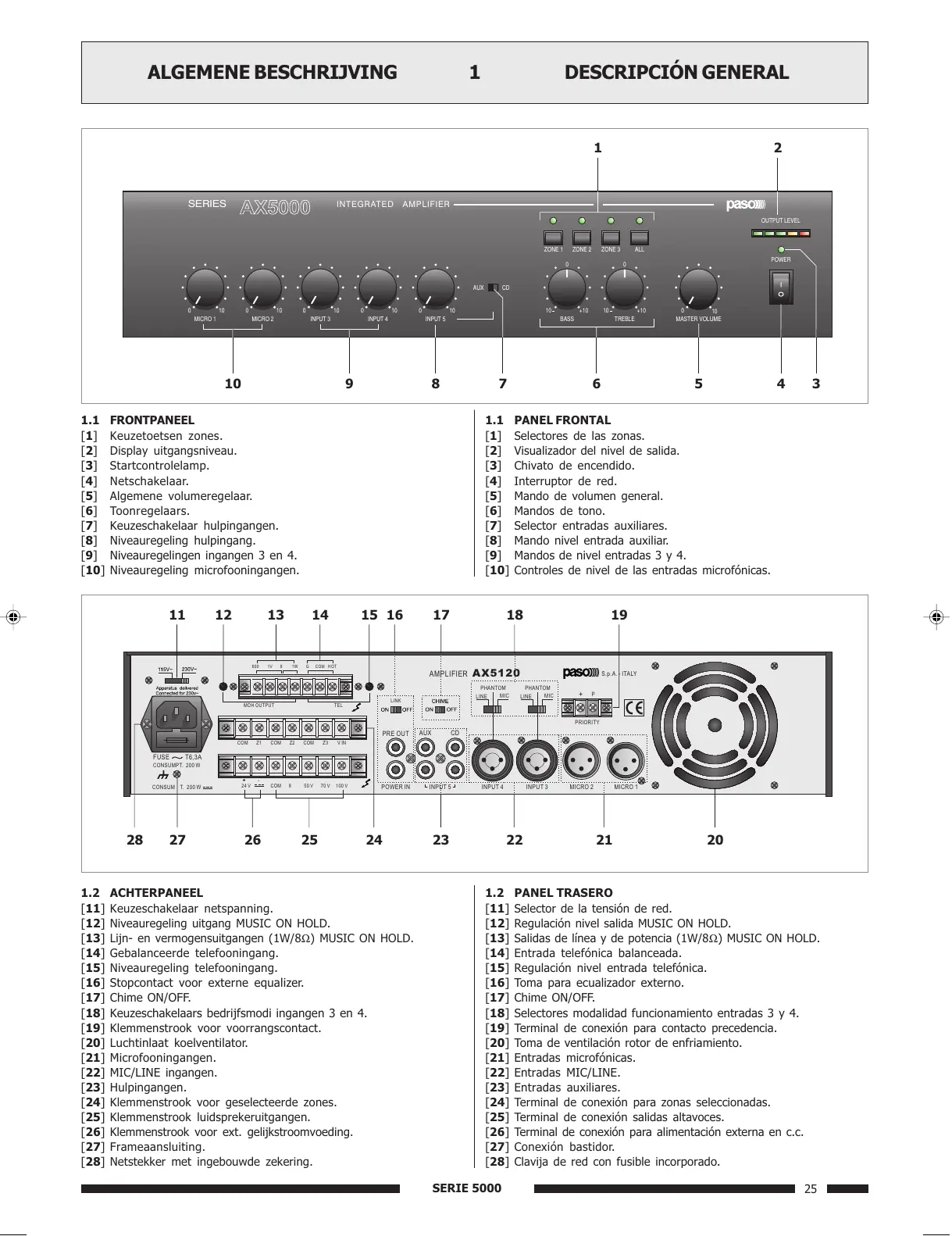

DESCRIPCIÓN GENERAL1ALGEMENE BESCHRIJVING
1.1 FRONTPANEEL
[1]
Keuzetoetsen zones.
[2] Display uitgangsniveau.
[3] Startcontrolelamp.
[4] Netschakelaar.
[5] Algemene volumeregelaar.
[6] Toonregelaars.
[7] Keuzeschakelaar hulpingangen.
[8] Niveauregeling hulpingang.
[9] Niveauregelingen ingangen 3 en 4.
[10] Niveauregeling microfooningangen.
1.2 ACHTERPANEEL
[11]
Keuzeschakelaar netspanning.
[12] Niveauregeling uitgang MUSIC ON HOLD.
[13] Lijn- en vermogensuitgangen (1W/8) MUSIC ON HOLD.
[14] Gebalanceerde telefooningang.
[15] Niveauregeling telefooningang.
[16] Stopcontact voor externe equalizer.
[17] Chime ON/OFF.
[18] Keuzeschakelaars bedrijfsmodi ingangen 3 en 4.
[19]
Klemmenstrook voor voorrangscontact.
[20] Luchtinlaat koelventilator.
[21] Microfooningangen.
[22] MIC/LINE ingangen.
[23] Hulpingangen.
[24]
Klemmenstrook voor geselecteerde zones.
[25] Klemmenstrook luidsprekeruitgangen.
[26] Klemmenstrook voor ext. gelijkstroomvoeding.
[27] Frameaansluiting.
[28] Netstekker met ingebouwde zekering.
1.1 PANEL FRONTAL
[1]
Selectores de las zonas.
[2] Visualizador del nivel de salida.
[3] Chivato de encendido.
[4] Interruptor de red.
[5] Mando de volumen general.
[6] Mandos de tono.
[7] Selector entradas auxiliares.
[8] Mando nivel entrada auxiliar.
[9] Mandos de nivel entradas 3 y 4.
[10]
Controles de nivel de las entradas microfónicas.
1.2 PANEL TRASERO
[11]
Selector de la tensión de red.
[12] Regulación nivel salida MUSIC ON HOLD.
[13] Salidas de línea y de potencia (1W/8) MUSIC ON HOLD.
[14] Entrada telefónica balanceada.
[15] Regulación nivel entrada telefónica.
[16] Toma para ecualizador externo.
[17] Chime ON/OFF.
[18] Selectores modalidad funcionamiento entradas 3 y 4.
[19]
Terminal de conexión para contacto precedencia.
[20] Toma de ventilación rotor de enfriamiento.
[21] Entradas microfónicas.
[22] Entradas MIC/LINE.
[23]
Entradas auxiliares.
[24] Terminal de conexión para zonas seleccionadas.
[25] Terminal de conexión salidas altavoces.
[26] Terminal de conexión para alimentación externa en c.c.
[27] Conexión bastidor.
[28] Clavija de red con fusible incorporado.
INTEGRATED AMPLIFIER
AX5000
SERIES
ZONE 1 ZONE 3ZONE 2 ALL
OUTPUT LEVEL
POWER
MASTER VOLUME
10
0
TREBLE
0
+10
10
BASS
+10
101010101010 00000
INPUT 5
AUX CD
INPUT 3 INPUT 4MICRO 1 MICRO 2
12
456910 8 7 3
0
11 12 15 16 17 18 1913 14
202122232425262728
INPUT 5 INPUT 4 INPUT 3 MICRO 2 MICRO 1
POWER IN
24 V COM 50 V 70 V 100 V
AMPLIFIER AX5120
LINK
PRIORITY
+
P
S.p.A. - ITALY
COM COMCOM V INZ2 Z3Z1
MOH OUTPUT TEL
1V 1W
GCOMHOT
8
W
8
W
600
W
FUSE T6,3A
CONSUMPT. 200 W
CONSUM T. 200 W
AUX CD
PRE OUT
PHANTOM
LINE
MIC
PHANTOM
LINE
MIC
11-541.p65 26/10/01, 14.1925
