SERIE 5000
3

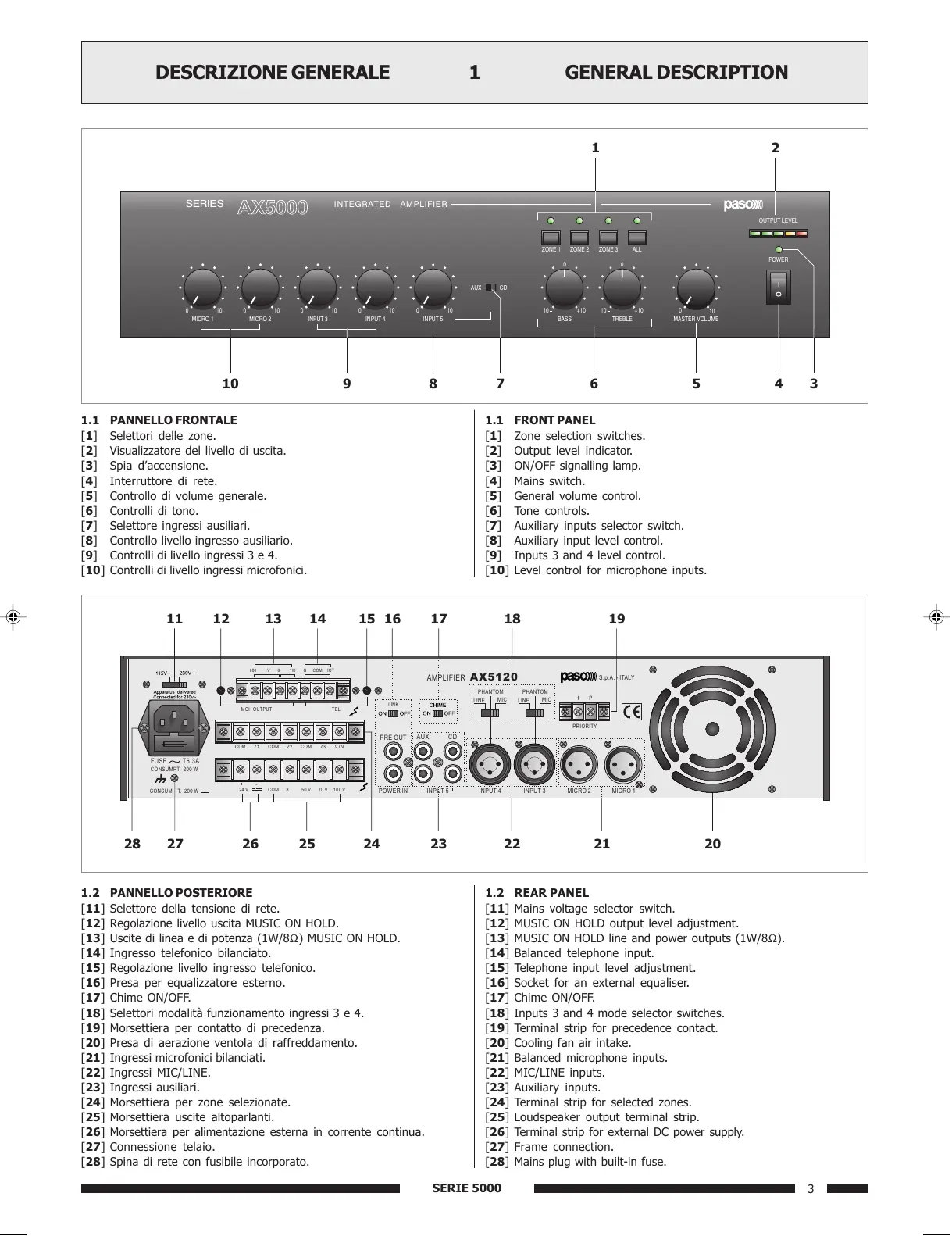

GENERAL DESCRIPTION1DESCRIZIONE GENERALE
1.1 PANNELLO FRONTALE
[1]
Selettori delle zone.
[2] Visualizzatore del livello di uscita.
[3] Spia daccensione.
[4] Interruttore di rete.
[5] Controllo di volume generale.
[6] Controlli di tono.
[7] Selettore ingressi ausiliari.
[8] Controllo livello ingresso ausiliario.
[9] Controlli di livello ingressi 3 e 4.
[10] Controlli di livello ingressi microfonici.
1.2 PANNELLO POSTERIORE
[11]
Selettore della tensione di rete.
[12] Regolazione livello uscita MUSIC ON HOLD.
[13] Uscite di linea e di potenza (1W/8) MUSIC ON HOLD.
[14] Ingresso telefonico bilanciato.
[15] Regolazione livello ingresso telefonico.
[16] Presa per equalizzatore esterno.
[17] Chime ON/OFF.
[18] Selettori modalità funzionamento ingressi 3 e 4.
[19]
Morsettiera per contatto di precedenza.
[20] Presa di aerazione ventola di raffreddamento.
[21] Ingressi microfonici bilanciati.
[22] Ingressi MIC/LINE.
[23] Ingressi ausiliari.
[24]
Morsettiera per zone selezionate.
[25] Morsettiera uscite altoparlanti.
[26] Morsettiera per alimentazione esterna in corrente continua.
[27] Connessione telaio.
[28] Spina di rete con fusibile incorporato.
1.1 FRONT PANEL
[1]
Zone selection switches.
[2] Output level indicator.
[3] ON/OFF signalling lamp.
[4] Mains switch.
[5] General volume control.
[6] Tone controls.
[7] Auxiliary inputs selector switch.
[8] Auxiliary input level control.
[9] Inputs 3 and 4 level control.
[10]
Level control for microphone inputs.
1.2 REAR PANEL
[11]
Mains voltage selector switch.
[12] MUSIC ON HOLD output level adjustment.
[13] MUSIC ON HOLD line and power outputs (1W/8).
[14] Balanced telephone input.
[15] Telephone input level adjustment.
[16] Socket for an external equaliser.
[17] Chime ON/OFF.
[18] Inputs 3 and 4 mode selector switches.
[19]
Terminal strip for precedence contact.
[20] Cooling fan air intake.
[21]
Balanced microphone inputs.
[22] MIC/LINE inputs.
[23]
Auxiliary inputs.
[24] Terminal strip for selected zones.
[25] Loudspeaker output terminal strip.
[26] Terminal strip for external DC power supply.
[27] Frame connection.
[28] Mains plug with built-in fuse.
INTEGRATED AMPLIFIER
AX5000
SERIES
ZONE 1 ZONE 3ZONE 2 ALL
OUTPUT LEVEL
POWER
MASTER VOLUME
10
0
TREBLE
0
+10
10
BASS
+10
101010101010 00000
INPUT 5
AUX CD
INPUT 3 INPUT 4MICRO 1 MICRO 2
12
456910 8 7 3
0
11 12 15 16 17 18 1913 14
202122232425262728
INPUT 5 INPUT 4 INPUT 3 MICRO 2 MICRO 1
POWER IN
24 V COM 50 V 70 V 100 V
AMPLIFIER
AX5120
LINK
PRIORITY
+
P
S.p.A. - ITALY
COM COMCOM V INZ2 Z3Z1
MOH OUTPUT TEL
1V 1W
GCOMHOT
8
W
8
W
600
W
FUSE T6,3A
CONSUMPT. 200 W
CONSUM T. 200 W
AUX CD
PRE OUT
PHANTOM
LINE
MIC
PHANTOM
LINE
MIC
11-541.p65 26/10/01, 14.193
