SERIE 5000
32
CONEXIONES
3AANSLUITINGEN

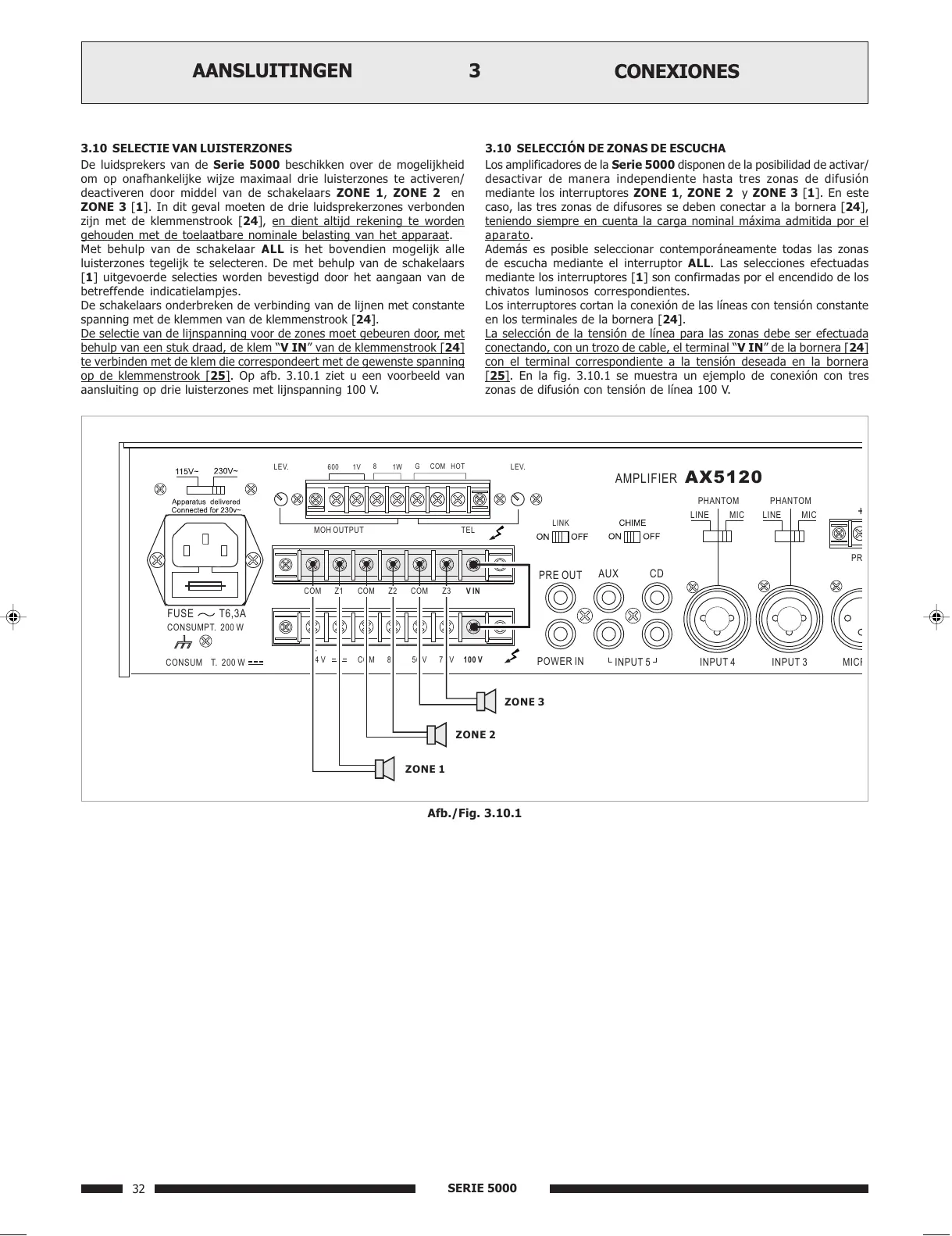

Afb./Fig. 3.10.1
3.10 SELECTIE VAN LUISTERZONES
De luidsprekers van de Serie 5000 beschikken over de mogelijkheid
om op onafhankelijke wijze maximaal drie luisterzones te activeren/
deactiveren door middel van de schakelaars ZONE 1, ZONE 2 en
ZONE 3 [1]. In dit geval moeten de drie luidsprekerzones verbonden
zijn met de klemmenstrook [24],
en dient altijd rekening te worden
gehouden met de toelaatbare nominale belasting van het apparaat.
Met behulp van de schakelaar ALL is het bovendien mogelijk alle
luisterzones tegelijk te selecteren. De met behulp van de schakelaars
[1] uitgevoerde selecties worden bevestigd door het aangaan van de
betreffende indicatielampjes.
De schakelaars onderbreken de verbinding van de lijnen met constante
spanning met de klemmen van de klemmenstrook [24].
De selectie van de lijnspanning voor de zones moet gebeuren door, met
behulp van een stuk draad, de klem V IN van de klemmenstrook [24]
te verbinden met de klem die correspondeert met de gewenste spanning
op de klemmenstrook [25]. Op afb. 3.10.1 ziet u een voorbeeld van
aansluiting op drie luisterzones met lijnspanning 100 V.
3.10 SELECCIÓN DE ZONAS DE ESCUCHA
Los amplificadores de la Serie 5000 disponen de la posibilidad de activar/
desactivar de manera independiente hasta tres zonas de difusión
mediante los interruptores ZONE 1, ZONE 2 y ZONE 3 [1]. En este
caso, las tres zonas de difusores se deben conectar a la bornera [24],
teniendo siempre en cuenta la carga nominal máxima admitida por el
aparato.
Además es posible seleccionar contemporáneamente todas las zonas
de escucha mediante el interruptor ALL. Las selecciones efectuadas
mediante los interruptores [1] son confirmadas por el encendido de los
chivatos luminosos correspondientes.
Los interruptores cortan la conexión de las líneas con tensión constante
en los terminales de la bornera [24].
La selección de la tensión de línea para las zonas debe ser efectuada
conectando, con un trozo de cable, el terminal V IN de la bornera [24]
con el terminal correspondiente a la tensión deseada en la bornera
[25]. En la fig. 3.10.1 se muestra un ejemplo de conexión con tres
zonas de difusión con tensión de línea 100 V.
