ALLGEMEINE BESCHREIBUNG1DESCRIPTION GÉNÉRALE

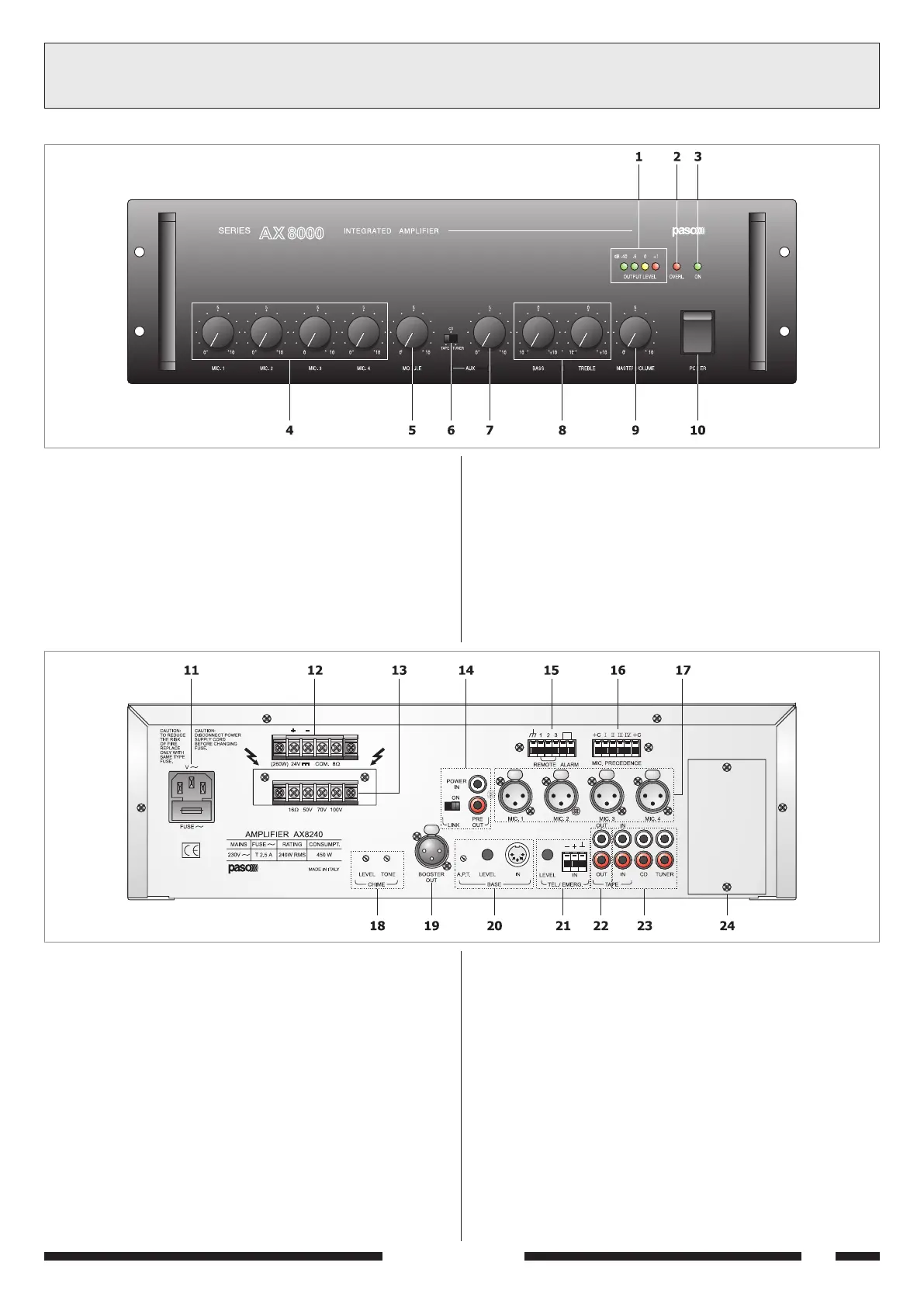

1.1 PANNEAU AVANT
[1] Indicateur de niveau de sortie.
[2] Témoin lumineux de surcharge.
[3] Témoin de mise en marche.
[4] Contrôles de niveau des entrées micro.
[5] Contrôle du volume module.
[6] Sélecteur des entrées auxiliaires.
[7] Contrôle de niveau des entrées auxiliaires.
[8] Contrôles tonalités.
[9] Contrôle principal de volume.
[10] Interrupteur de réseau.
1.2 PANNEAU ARRIERE
[11] Fiche de réseau avec fusible incorporé.
[12] Bornier pour connexion diffuseurs à basse impédance et
alimentation externe 24 Vcc.
[13] Bornier pour connexion diffuseurs à tension constante.
[14] Prise pour égaliseur externe.
[15] Bornier pour activation signal d'alarme et contrôle du volume à
distance.
[16] Plaquettes de connexion pour la précédence microphonique.
[17] Entrées microphoniques.
[18] Contrôles volume et tonalité du signal d'annonce.
[19] Sortie pour unité de puissance.
[20] Entrée base amplifiée à réglage du volume et seuil.
[21] Entrée secours/téléphone.
[22] Sortie pour enregistreur.
[23] Entrées auxiliaires.
[24] Logement pour module.
1.1 FRONTPLATTE
[1] Anzeige der Ausgangsstufe.
[2] LED für Überlastungsanzeige.
[3] Betriebskontrolleuchte.
[4] Stufenkontrolle der Mikrofoneingänge.
[5] Stufenkontrolle Modul.
[6] Wählschalter der Hilfseingänge.
[7] Stufenkontroll der Hilfseingänge.
[8] Tonkontrolle.
[9] Hauptkontrolle für die Lautstärke.
[10] Netzschalter.
1.2 RÜCKPANEEL
[11] Netzstecker mit integrierter Sicherung.
[12] Klemmenbrett für den Anschluss von Lautsprechern mit niedriger
Impedanz und externer 24 V-GS-Stromversorgung.
[13] Klemmenbrett für den Anschluss von Lautsprechern mit Gleichspannung.
[14] Buchse für externen Equalizer.
[15] Klemmenbrett für die Aktivierung des Alarmsignals und der
ferngesteuerten Stufenkontrolle.
[16] Klemmenbrett für die Mikrofonprioritäten.
[17] Mikrophoneingänge.
[18] Stufen- und Tonkontrolle des Ankündigungssignals.
[19] Ausgang für die Leistungseinheit.
[20] Eingang für verstärkte Sprechstelle mit Stufen- und Schwellenregulierung.
[21] Eingang Notruf/Telefon.
[22] Ausgang für Aufnahmegerät.
[23] Hilfseingänge.
[24] Modulgehäuse.
