SERIE AX8000
3

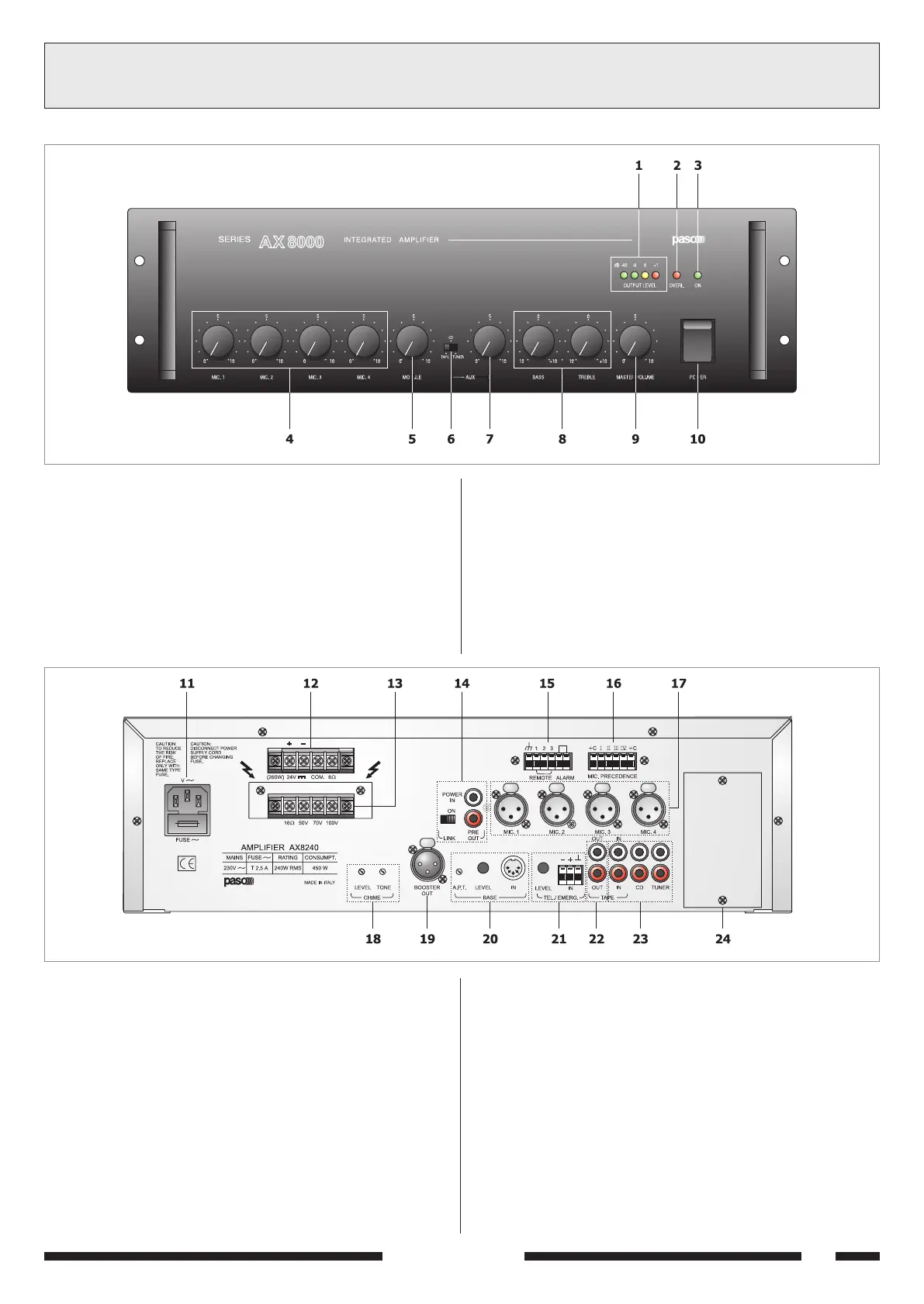

GENERAL DESCRIPTION1DESCRIZIONE GENERALE
1.1 PANNELLO FRONTALE
[1] Indicatore del livello duscita.
[2] Spia luminosa di sovraccarico.
[3] Spia daccensione.
[4] Controlli di livello degli ingressi microfonici.
[5] Controllo di livello modulo.
[6] Selettore ingressi ausiliari.
[7] Controllo di livello ingressi ausiliari.
[8] Controlli di tono.
[9] Controllo principale di volume.
[10] Interruttore di rete.
1.2 PANNELLO POSTERIORE
[11] Spina di rete con fusibile incorporato.
[12] Morsettiera per connessione diffusori a bassa impedenza ed
alimentazione esterna 24 Vcc.
[13] Morsettiera per connessione diffusori a tensione costante.
[14] Presa per equalizzatore esterno.
[15] Morsettiera per attivazione segnale dallarme e controllo livello
remoto.
[16] Morsettiera per precedenza microfonica.
[17] Ingressi microfonici.
[18] Controlli di livello e di tono del segnale di preavviso.
[19] Uscita per unità di potenza.
[20] Ingresso base amplificata con regolazione di livello e soglia.
[21] Ingresso emergenza/telefono.
[22] Uscita per registratore.
[23] Ingressi ausiliari.
[24] Vano per modulo.
1.1 FRONT PANEL
[1] Output level indicator.
[2] Overload signalling lamp.
[3] Power signalling lamp.
[4] Microphone inputs level controls.
[5] Module level control.
[6] Auxiliary inputs selector switch.
[7] Auxiliary inputs level control.
[8] Tone controls.
[9] Main volume control.
[10] Mains switch.
1.2 REAR PANEL
[11] Mains plug with built-in fuse.
[12] Terminal strip for connecting low-impedance loudspeakers and an
external 24 VDC power supply unit.
[13] Terminal strip for connecting constant voltage loudspeakers.
[14] Socket for an external equaliser.
[15] Terminal strip for activating an alarm signal and remote level
control.
[16] Terminal strip for microphone precedence.
[17] Microphone inputs.
[18] Warning signal tone and level controls.
[19] Output for power unit.
[20] Amplified base input with level and threshold control.
[21] Emergency/telephone input.
[22] Recorder output.
[23] Auxiliary inputs.
[24] Module compartment.
