15
100-240 V c.a./50-60 Hz
L N T
phase neutre interrupteur
(phase)
N
L
100-240 V c.a.
S
T
12 V c.c.
+
_
M
100-240 V c.a.
12 V c.c.
T
FR : Remarque : Le commutateur intégré S
omnipolaire fonctionne uniquement
surl’alimentation 100-240 V c.a.
FR : Le raccordement électrique doit
se faire en même temps pour
l’alimentation 100-240 V c.a. et
l’alimentation 12 V c.c.

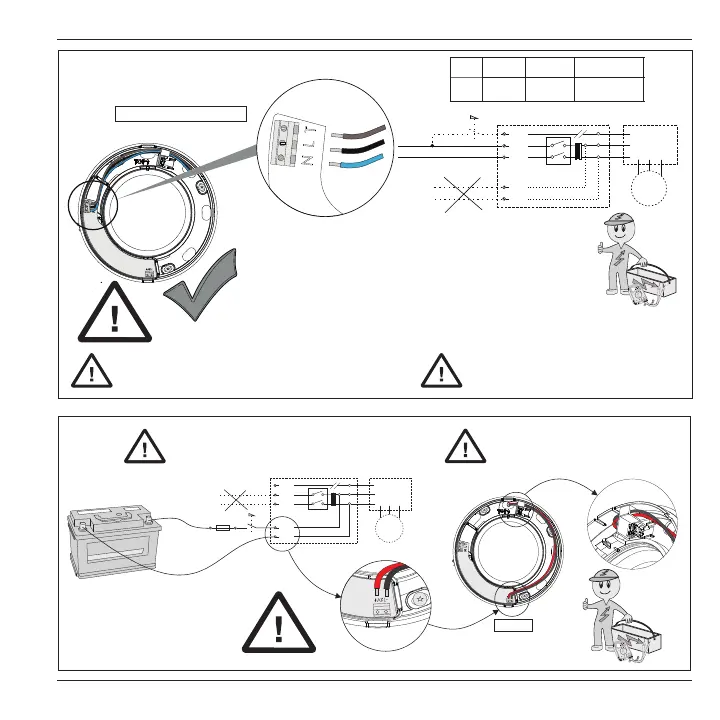

FR : Raccordement électrique du ventilateur Pax Norte
àfonctionnement automatique 100-240 V c.a. 50/60 Hz
Réglage d’usine de ventilation en continu, avec forçage
automatique en cas de taux d’humidité élevé et de
changement de luminosité. Débit d’air accéléré (facultatif)
avec durée de fonctionnement prédénie de 15 minutes
àl’aide de l’interrupteur manuel (T).
FR : Remarque : Le câblage de l’alimentation 100-240 V c.a.
doit être réalisé par un
électricien qualié.
FR
FR
N
L
100-240 V c.a.
S
T
12 V c.c.
+
_
M
T
1A
100-240 V c.a.
12 V c.c.
FR : Remarque : Le commutateur intégré S
omnipolaire fonctionne uniquement
surl’alimentation 100-240 V c.a.
FR : Le raccordement électrique doit
se faire en même temps pour
l’alimentation 100-240 V c.a. et
l’alimentation 12 V c.c.
FR : Remarque : Pax recommande
que le raccordement électrique
12 V c.c. soit réalisé par un
électricien autorisé.
24.
23.
FR
