Manuale d'uso specifico per il generatore di azoto NEXUS
Specifiche generali
Questa apparecchiatura è conforme anche alle direttive
della CE:
2004/108/EC (direttiva EMC)
confermata dalla relazione N° 10655/TR/1
73/23/EEC (Direttiva BASSA Tensione)
come modificata dalla direttiva 93/68/EEC
Secondo IEC/EN 61010-1:2001 confermata dalla
relazione N° TTR-004115-18-00
Linee guida
Al fine di fornire un funzionamento privo di problemi è necessario
collegare l'alimentazione proveniente dal quadro principale con un
dispositivo di protezione con fusibile/RCB da 3 A MAX. Questo deve
essere collegato a terra.
L'interruttore deve essere contrassegnato come il dispositivo di
sezionamento per le attrezzature.
Il compressore che produce l'aria deve avere la necessaria
filtrazione dell'acqua e dello sporco, per ridurre al minimo
l'accumulo di detriti nel filtro a cestello della linea del gonfiatore.
Per un efficiente gonfiaggio dei pneumatici, assicurarsi che
l'alimentazione dell'aria sia di 10 psi, 0,7 bar o 70 kPa al di sopra
della gamma di gonfiaggio prevista max.
Installazioni all'interno
Utilizzare spine di collegamento a 3 piedini o 2 piedini + terra con
il filo di messa a terra installato sull'infrastruttura elettrica.
L'unità è progettata per funzionare con la connessione di terra
installata. “Secondo l’isolamento di base - Classe 1 in associazione
con la messa a terra”
Taratura e Precisione
La precisione delle nostre unità digitali al momento in cui vengono
spedite dalla nostra fabbrica è tale che:-
L’errore massimo ammesso (MPE) = 0,08 bar
Ogni unità, prima della spedizione, viene controllata e tarata su
attrezzature di prova che hanno una precisione riconducibile al
certificato 0029346 con riferimento a UKAS Laboratory N° 0221.
Variante
NEXUS
Alimentazione
d’ingresso max
Alimentazione
d’ingresso min
Alimentazione consigliata Pressione
d’esercizio max
Risoluzione del
display
Unità di
misura
NEX2 145psi/10bar/
999kPa
130psi/9bar/
900kPa
14,5 psi/1 bar/100 kPa
sopra la pressione
impostata max di
gonfiaggio
116psi/8bar/
800kPa
1psi /0,1bar/
10kPa
psi/bar/kPa
NEX4 145psi/10bar/
999kPa
130psi/9bar/
900kPa
14,5 psi/1 bar/100 kPa
sopra la pressione
impostata max di
gonfiaggio
116psi/8bar/
800kPa
1psi /0,1bar/
10kPa
psi/bar/kPa
NEX6 174psi/12bar/
999kPa
145psi/10bar/
999kPa
14,5 psi/1 bar/100 kPa
sopra la pressione
impostata max di
gonfiaggio
130psi/9bar/
999kPa
1psi /0,1bar/
10kPa
psi/bar/kPa
Elementi da installare prima dell’uso
Notare che al disimballaggio dell’unità sarà necessario installare
dei componenti sulla macchina prima di poter iniziare
l’azionamento.

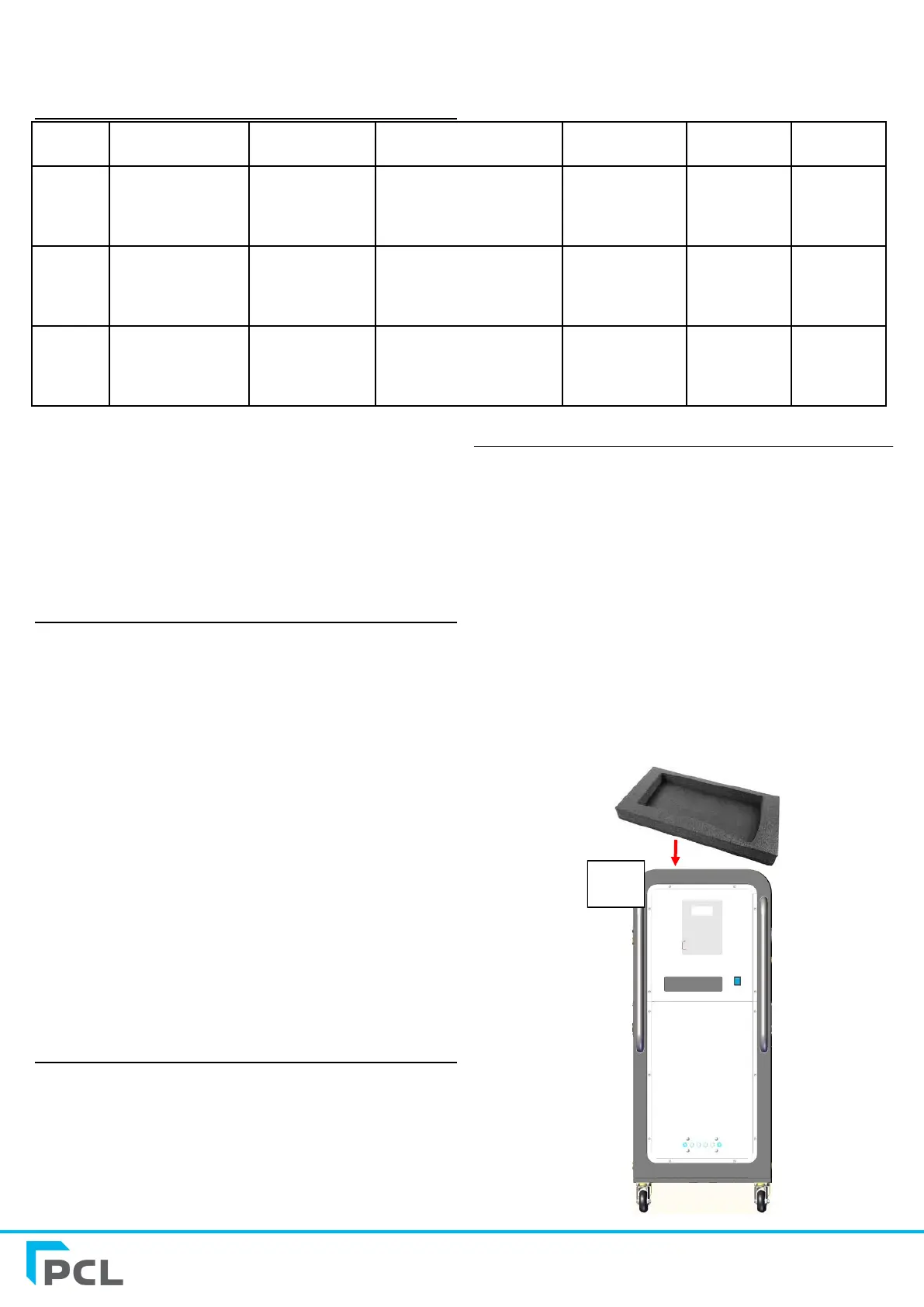

Il NEXUS è accompagnato da un inserto in schiuma (fig. 1) dove
saranno imballati i componenti seguenti:
Quattro tubi (DS68)
Quattro staffe per tubo
Viti e rondelle di fissaggio del regolatore ATC12.
Indicatore a quadrante (fa parte della ATC12)
Cavo di alimentazione UK (N2S23)
Cavo di alimentazione EU (N2S24)
Cavo di alimentazione USA (N2S25) - fornito solo con le varianti a
120 V per gli Stati Uniti
I tubi che non possono essere confezionati nell’inserto di schiuma
saranno legati all’armadietto con avvolgimento termoretraibile.
Fig. 1
