Manuale d'uso specifico per il generatore di azoto NEXUS
www.pclairtechnology.com

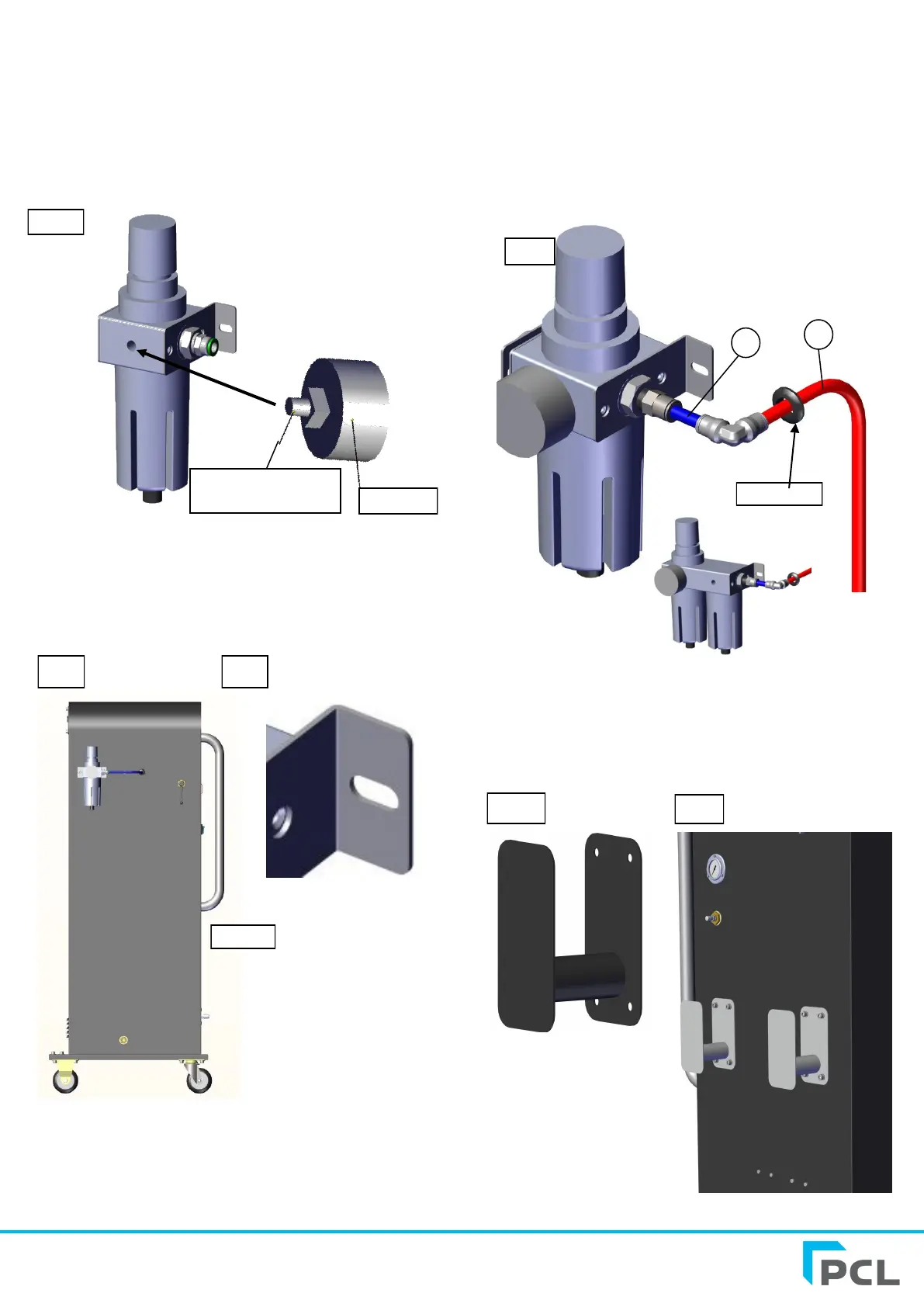

1. Installare il regolatore-filtro (ATC12).
Rimuovere l’unità del regolatore-filtro e l’indicatore a quadrante
dall’imballaggio e applicare il nastro PTFE al filetto dell‘indicatore
prima di avvitarlo nell’unità.
2. Installazione delle staffe di montaggio del regolatore-filtro
Individuare i fori sul lato dell’armadietto e montarvi dentro le
staffe utilizzando le viti e le rondelle in dotazione (fig. 2). I due
supporti fessurati a staffa sono già preinstallati sul filtro (fig. 3).
3. Fissaggio del tubo pneumatico all’unità di filtrazione.
Il tubo A viene collegato al lato destro del regolatore-filtro tramite
un raccordo a innesto.
4. Installazione di ganci di fissaggio del tubo
Sono presenti due ganci di montaggio (Fig. 5) che devono essere
montati su ciascun lato dell’armadietto. Vengono fornite viti e
rondelle. Basta individuare i fori di montaggio sul lato
dell'armadietto e installare (Fig. 6)
Frontale
Fig. 4
A
B
Passacavo
Fig. 1
Indicatore
Fig. 2
Riapplicare il nastro
PTFE
Fig. 3
Fig. 5
Fig. 6
Versione N6
