Um einen Gleichstrom, der größer als 400 mA ist zu messen, gehen Sie folgendermaßen vor:
1.) Drücken Sie die A-Taste und DCA wird am oberen Rand des Bildschirms. Die Einheit der Hauptanzeige ist mA.
2.) Drücken Sie F5 , um in den 10A Messbereich zu wechseln.
3.) Schließen Sie die schwarze Prüfleitung an den COM-Eingang und die rote Prüfleitung an den 10A-Eingang an.
4.) Zu messende Schaltung unterbrechen und Prüfleitungen in Reihe mit der zu messenden Schaltung anschließen.
5.) Messwert in der Anzeige ablesen.
6.) Drücken Sie F4, 400 mA Maßnahme zurück.

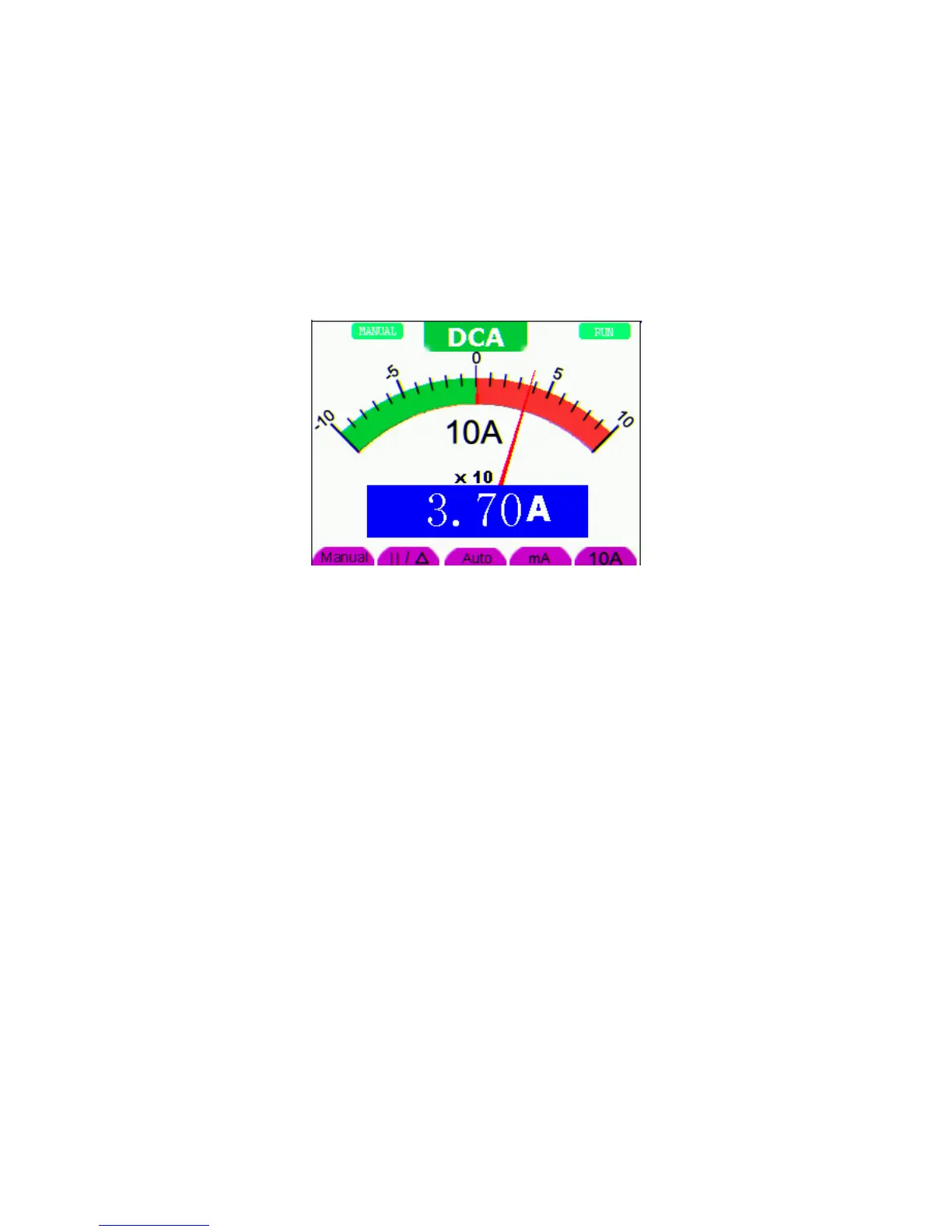

Abbildung 24: Gleichstrommessung <10 A (DCA)
-25-
