Speicher:
Speichert aufgenommene Wellenformen im nicht flüchtigen Speicher (Flash Memory).
Speicher-Menü:
Funktionsmenü
Einstellungen
Beschreibung
Start Frame
1-1000
Stellt den ersten Frame ein, welcher gespeichert wird
End frame
1-1000
Stellt den letzten Frame ein, welcher gespeichert wird
Richtung
Increase
Die Werte steigen vom ersten zum letzen Frame
Decrease
Die Werte fallen vom ersten zum letzten Frame
Zum nächsten Menü
Speichern
Speichert aufgezeichnete Wellenform im Flash-Speicher
Laden
Ruft aufgenommene Wellenform aus dem Speicher auf
Zurück zum vorherigen Menü
Zeichnen Sie die Wellenformen wie folgt auf:
1.) Drücken Sie die MENU-Taste. Das Funktions-Menü erscheint rechts auf dem Bildschirm.
2.) Drücken Sie die MENU▲-Taste oder MENU▼-Tasten, um den Datensatz auszuwählen und fünf Optionen werden
am unteren Rand des Bildschirms angezeigt.
3.) Drücken Sie die F1-Taste, um den Aufnahmemodus zu wählen.
4.) Wählen Sie die Richtung als „Increase“ oder „Decrease“ (Zu- oder Abnahme) im zweiten Menü aus. Drücken Sie
die F2-Taste und stellen Sie den End-Frame auf 300.
5.) Drücken Sie die F4-Taste und setzen Sie den Zeitintervall auf 1.00 ms.
6.) Drücken Sie die F5-Taste, um in das zweite Menü zu gelangen.
7.) Drücken Sie die F1-Taste und wählen Sie „Off“, um die ständige Aktualisierung der Wellenformen zu stoppen.
8.) Drücken Sie die F5-Taste, um wieder in das erste Menü zurückzukehren.
9.) Drücken Sie die F3-Taste und wählen Sie PLAY zum Starten.

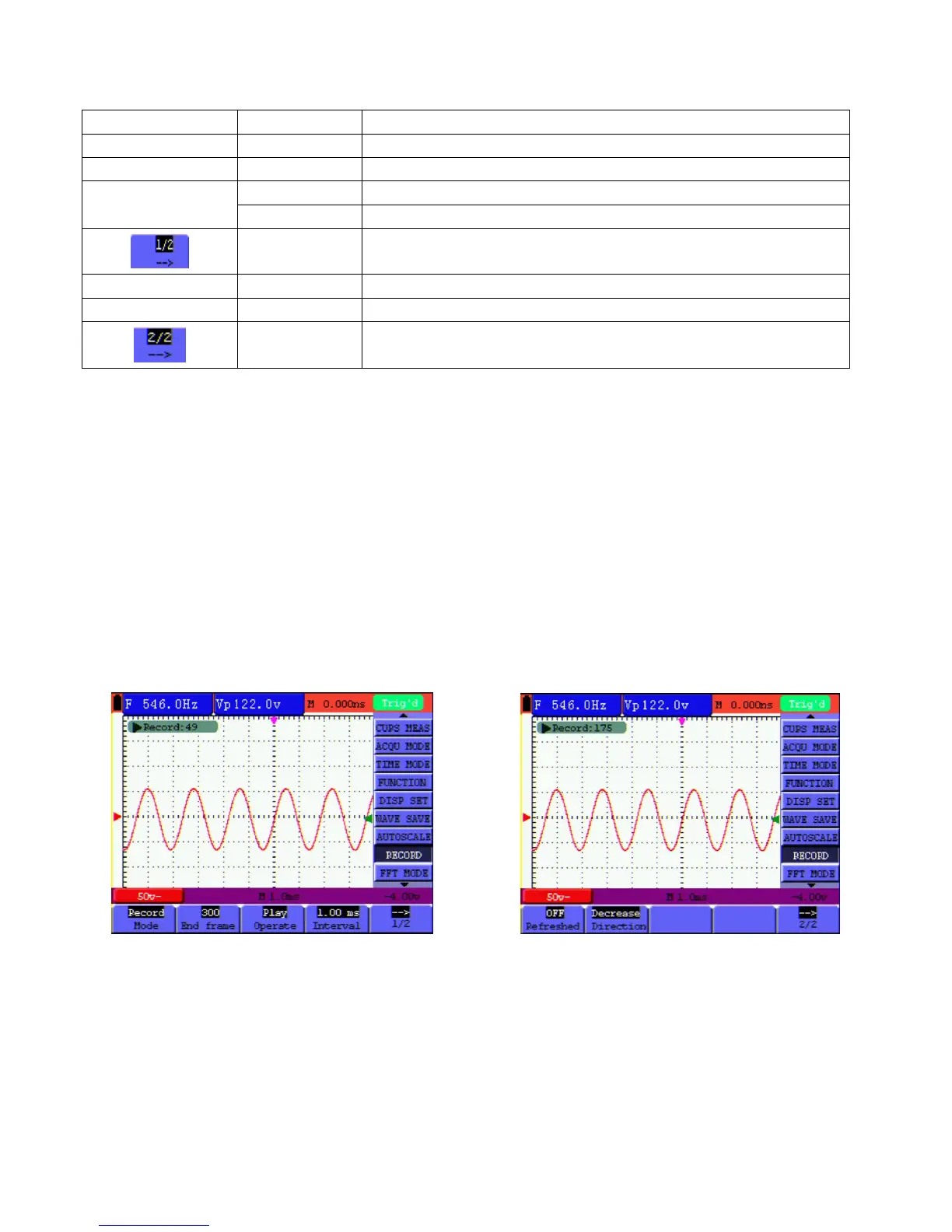

Abbildung 51: erste Seite des Aufnahme-Menüs Abbildung 52: zweite Seite des Aufnahme-Menüs
