7.15. Einstellen des Zeitbasis-Modus
Die folgende Tabelle beschreibt das Menü für den Zeitbasis-Modus:
Funktionsmenü
Einstellung
Erklärung
Main TimeBase
(Haupt-Zeitbasis)
Main
Die horizontale Hauptzeitbasis wird zur Anzeige des Signals verwendet.
Set Window
(Einstellungsfenster)
Zone
Mit Hilfe von zwei Cursorn wird ein Fensterbereich definiert.
Zone Window
(Zonenfenster)
Erweiterung des definierten Fensters zur Vollbild-Anzeige.
Verwenden der Fenstererweiterung:
1.) MENU-Taste drücken. Das Funktionsmenü wird auf der rechten Bildschirmseite angezeigt.
2.) Mit Hilfe der Tasten MENU▲ oder MENU▼ den ZEITMODUS auswählen. Am unteren Bildschirmrand werden drei
Optionen angezeigt.
3.) F2-Taste drücken zur Auswahl der Fenstereinstellung.
4.) Die OPTION-Taste drücken. Zeitbasis wird angezeigt. Mit Hilfe der Tasten ◄OPTION und ►OPTION den von
den beiden Cursorn definierten Zeitbasis-Fensterbereich anpassen. Die Fenstergröße variiert dabei.
5.) Die OPTION-Taste drücken und die Option ZEIT wählen. Mit Hilfe der Tasten ◄OPTION und ►OPTION die von
den beiden Cursorn definierte Fensterposition anpassen. Bei der Fensterposition handelt es sich um den
Zeitunterschied zwischen dem Fenstermittelpunkt und dem horizontalen Zeiger der Hauptzeitbasis.
6.) F3-Taste drücken, um die Fenstererweiterung auszuwählen. Der definierte Fensterbereich erweitert sich zur
Vollbild-Anzeige.

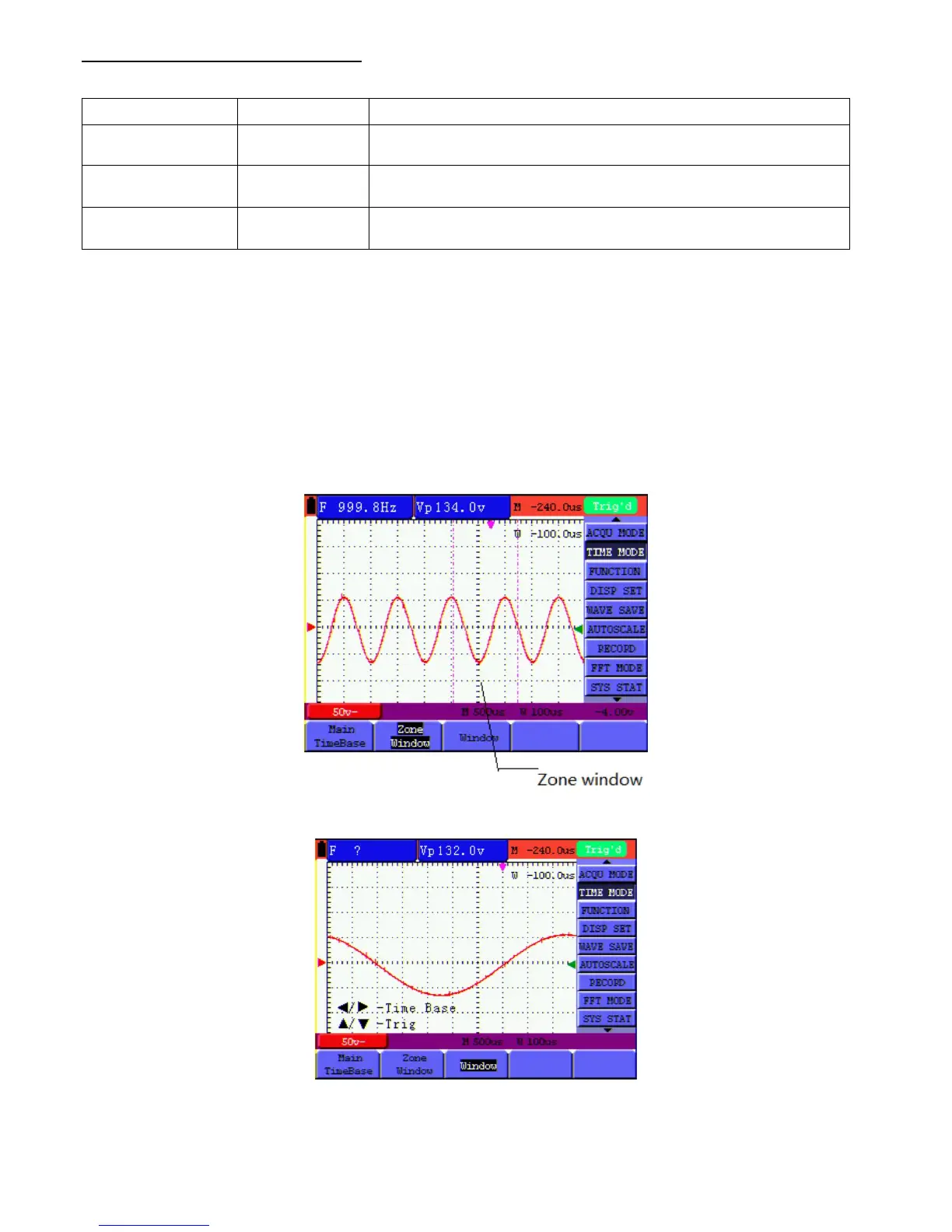

Abb. 60: Fenstereinstellung
Abb. 61: Fenstererweiterung
-56-
