Phantom Power-bryter
Denne bryteren setter +48 VDC
spenning til inngående XLR-
kontakter for å drive konden-
satormikrofonene som krever
fantomstrøm. Denne bryteren er
forsenket i konsollen og krever et
lite "verktøy", som en blyant el-
ler pennetupp, for å aktiveres. En
regulær lavimpedans dynamisk
mikrofon, som en PVM
™
22, vil
ikke bli skadet. Linjeinngangene
(49 og 50) er ikke forbundet til
+48 V-tilførselen og er trygge
for balanserte og ubalanserte
innganger. Et tilstøtende LED-lys
tennes når fantomstrømmen
aktiveres.
Advarsel:
Hvis fantomstrøm benyttes må
det ikke kobles ubalanserte dy-
namiske mikrofoner eller andre
apparater til XLR-inngangen.
(Noen trådløse mottakere kan
bli skadet. Se deres brukerma-
nualer.)
Note:
Påse at Masternivåfader (40)
er fullstendig nede når fantom-
strøm slås på og når det kobles
mikrofoner til mikrofoninngan-
gen for å hindre at smell kan
påvirke høyttalerne.
Venstre, høyre, bussfordelings-
brytere
Disse etterfader-bryterne be-
stemmer hvor gruppemiks-signa-
lene sendes. Hvis for eksempel
hver individuelle trommemi-
krofon er fordelt til gruppe 1, vil
inntrykking av venstre knapp
sende trommemiksen til venstre
buss og til venstre Ut (54) på
bakplaten.
Mute-bryter/mute-klipp LED
Denne bryteren slår av lyden på
de respektive gruppesend fra
gruppekanalen. Denne bryteren
er utstyrt med et rødt LED-lys
som vil tennes når lyden til grup-
pen er slått av. Når MUTE-knap-
pen er ute, virker LED-funksjonen
som en Klipp-indikator som vil
tennes ved 2 dB under klipping.

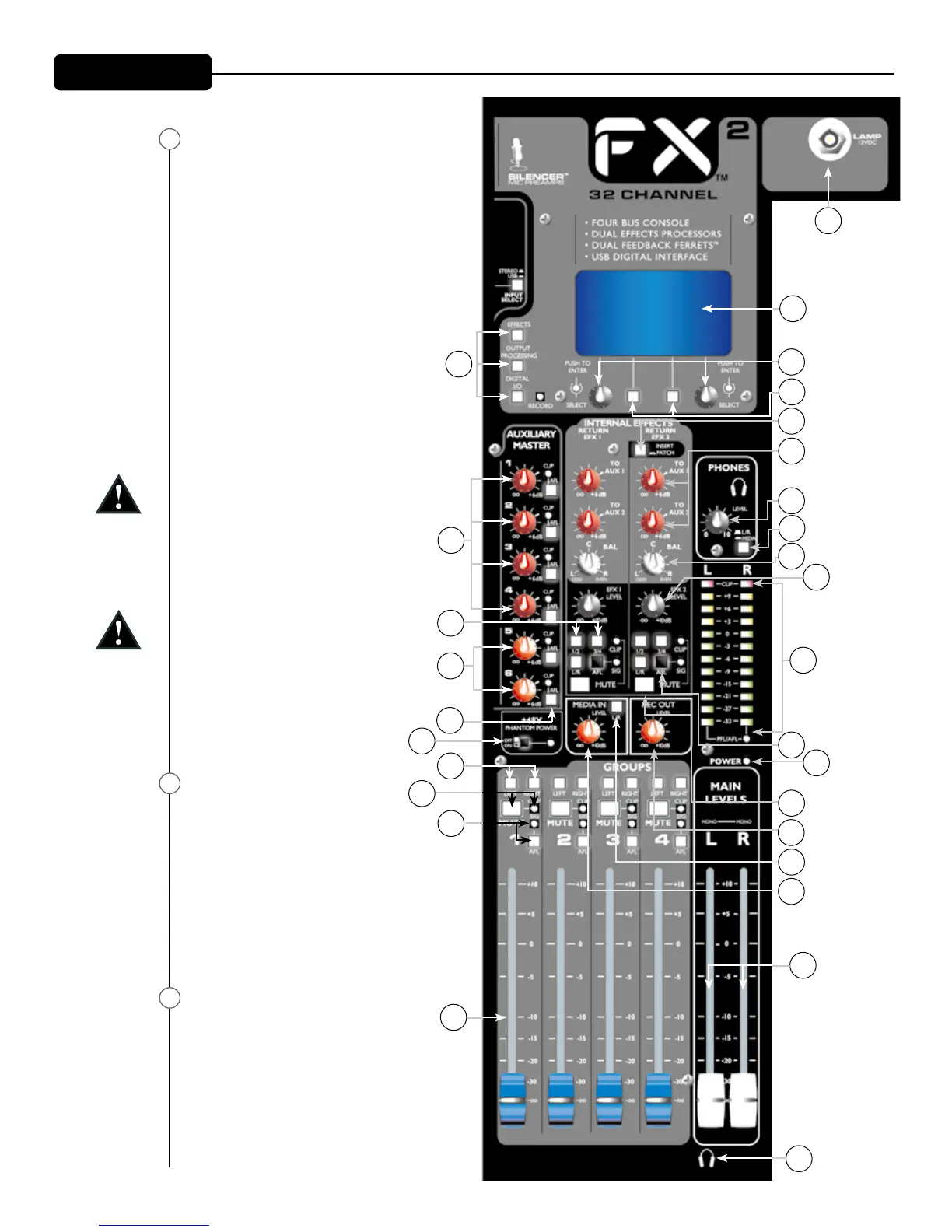

Frontpanel
22
24
23
44
19
20
21
22
23
26
47
38
39
29
41
40
32
31
42
36
35
34
27
37
33
28
43
30
24
25
45
46
