ANSCHLÜSSE
Inserts: Diese 1/4"-Buchsen vom Typ Spitze/Ring/Hülse (TRS) gestatten den Anschluss von externen
Signalprozessoren in den Eingangskanal-Signalpfad. Spitze = Send; Ring = Return; Hülse = Masse. Einer
der integrierten Effekt-Prozessoren kann mit einem Insert auf einen der Kanäle gepatcht werden.
Line (1/4") Eingänge: Diese 1/4"-Buchsen sind symmetrische TRS-Eingänge mit hoher Impedanz. Die
Spitze ist der positive Eingang und sollte für unsymmetrische Eingänge verwendet werden. Er bietet eine
um 20 dB geringere Verstärkung als der XLR-Eingang und es steht keine Phantom Power zur Verfügung. die
Mic- und Line-Eingänge sollten nicht gleichzeitig verwendet werden.
Mic (XLR) Eingänge: Die symmetrischen XLR-Eingänge sind für ein Mikrofon oder andere Quellen mit
niedriger Impedanz geeignet. Pin 2 ist der positive Eingang. Durch den großen Einstellbereich der Ver-
stärkung können Signalpegel bis zu +14 dBu angeschlossen werden.
Stereo (1/4") Eingänge: Diese unsymmetrischen 1/4"-Eingänge funktionieren als Stereo-Line-Eingang,
wobei beide Buchsen verwendet werden oder als Mono-Eingang, falls die Verbindung nur über den L/
Mono-Eingang hergestellt wird.
Gruppen-Eingänge: Diese 1/4"-TRS-Buchsen gestatten den Anschluss von externen Signalprozessoren
in den Gruppen-Signalpfad. Spitze = Send; Ring = Return; Hülse = Masse. Einer der integrierten Effekt-
Prozessoren kann auf einen Gruppen-Insert gepatcht werden.
Gruppen-Ausgänge: Diese Gruppenausgänge besitzen symmetrische 1/4"-TRS-Buchsen und liefern
das Ausgangssignal von den Gruppen. Der Ausgangspegel wird über den Fader-Regler Group Level (26)
geregelt.
Left/Right Outputs: Die Links/Rechts-Ausgänge besitzen zwei Z-symmetrische 1/4"-TRS-Buchsen und
zwei voll symmetrische XLR-Buchsen. Die 1/4"-Ausgänge können mit symmetrischen TRS-Steckern oder
mit unsymmetrischen TS-Steckern (Spitze, Hülse) verwendet werden. Der Ausgangspegel wird über die
Regler Master Fader (40) geregelt. Beide Ausgänge können gleichzeitig verwendet werden.
AUX 1 - 6 Ausgänge:
Diese AUX-Ausgänge
besitzen symmetrische
1/4"-TRS-Buchsen und
liefern das Signal von
den Hilfsausgängen.
Der Ausgangspegel
wird über die Regler
AUX Level (19, 20)
geregelt.
Effects 2 Patch Buchse:
Mit dieser 1/4" TRS-
Buchse kann der interne
Effekt-Prozessor 2 auf
einen Eingang, einen
Gruppen-Insert oder ein
externes Gerät gepatcht
werden. Auf der Spitze
liegt das Eingangssignal
(Return) zum Kompres-
sor und auf dem Ring
der Ausgang (Send).
EFX 2 Return Buchsen: Diese symmetrischen 1/4"-Eingänge mit hoher Impedanz können als Stereo-
oder individuelle Returns verwendet werden. Ausgelegt für Effekt-Return, können sie auch als zusätzli-
che Stereo-Eingänge verwendet werden. Der L/Mono-Eingang liefert das Signal an beide Eingänge, falls
kein Stecker an der R-Buchse angeschlossen ist. Die Spitze ist der positive Eingang für beides, symmetri-
sche und unsymmetrische Eingänge.

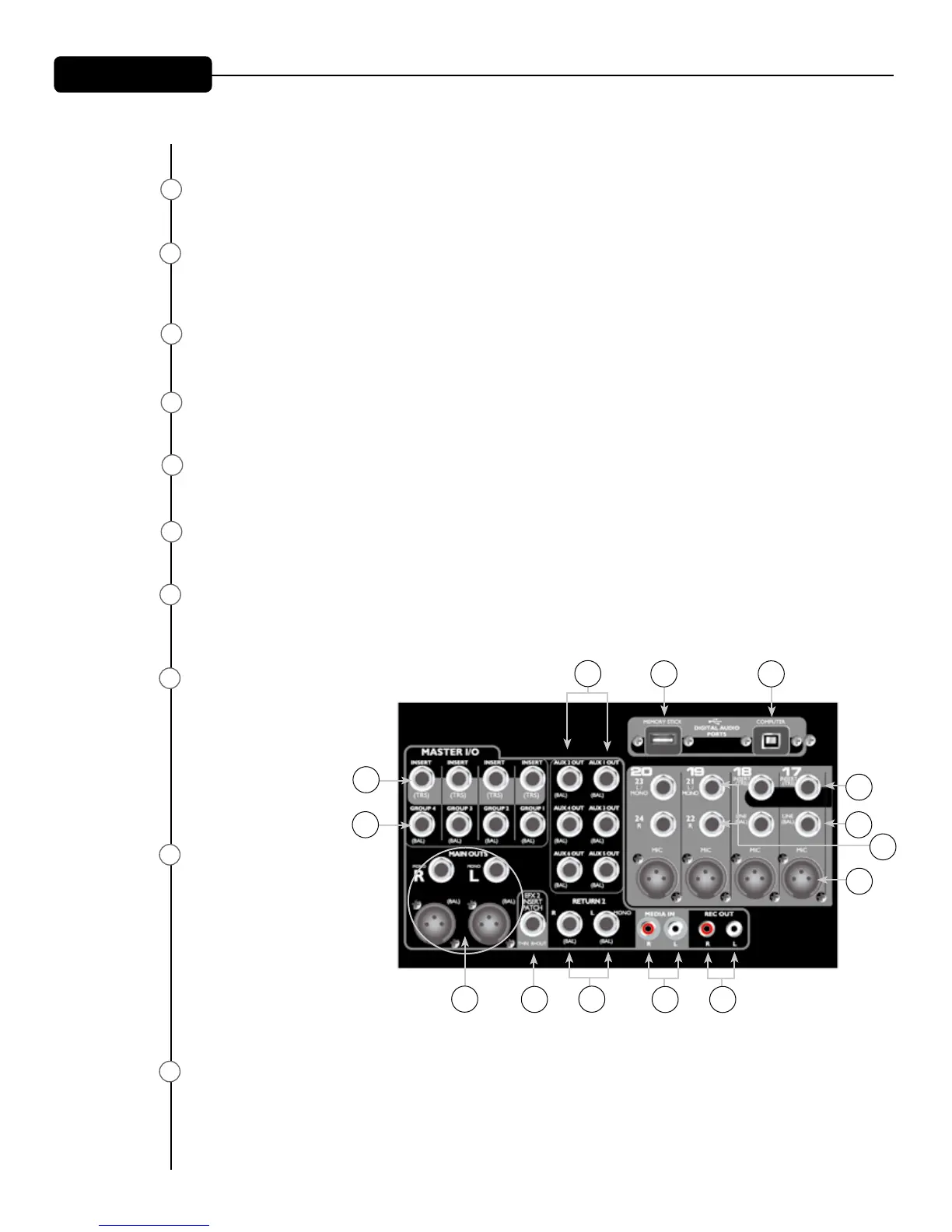

RÜCKSEITE
