Interruttore Phantom Power
Questo interruttore applica una
tensione di +48VDC ai connettori
di ingresso XLR per alimentare
microfoni a condensatore che
necessitano di alimentazione
phantom. Questo interruttore
è incassato dentro la console e
per essere attivato richiede un
piccolo utensile, come una punta
di penna o una matita. Un norma-
le microfono dinamico a bassa
impedenza come il PVM
™
22 non
sarà in nessun caso danneggiato.
Gli ingressi di linea (49 e 50) non
sono connessi all’alimentazione
+48V e sono sicuri sia per ingres-
si bilanciati che non bilanciati.
Quando l’alimentazione phan-
tom è inserita un LED attiguo si
illumina.
Attenzione:
se si utilizza l’alimentazione
phantom, non collegare microfo-
ni dinamici non bilanciati o altre
apparecchiature agli ingressi
XLR. (alcuni ricevitori senza fili
potrebbero essere danneggiati,
consultate il rispettivo manua-
le).
Nota:
assicuratevi che i controlli di
volume Master (40) siano com-
pletamente abbassati quando
l’alimentazione phantom viene
accesa e quando si collega un
microfono agli ingressi Mic,
per evitare che gli altoparlanti
possano essere danneggiati dai
pop.
Interruttori di assegnazione del
Bus, Left, Right
Questi interruttori post-fader
stabiliscono dove viene inviato
il segnale di mix Gruppo (Group
mix). Ad esempio, se ciascun
singolo microfono di una batteria
viene assegnato al Gruppo 1,
premendo il pulsante Left il mix
della batteria verrà inviato al
bus Left e all’uscita Left (54) sul
pannello posteriore.
Interruttore Mute/LED Mute-Clip
Questo interruttore mette in
mute la corrispondente mandata
Gruppo dal canale Gruppo. È
dotato di un LED rosso che si illu-
mina quando il Gruppo è messo
in mute. Quando il tasto Mute è
disinserito, il LED funziona come
un indicatore di clip che si illumi-
na 2 dB prima del clip.

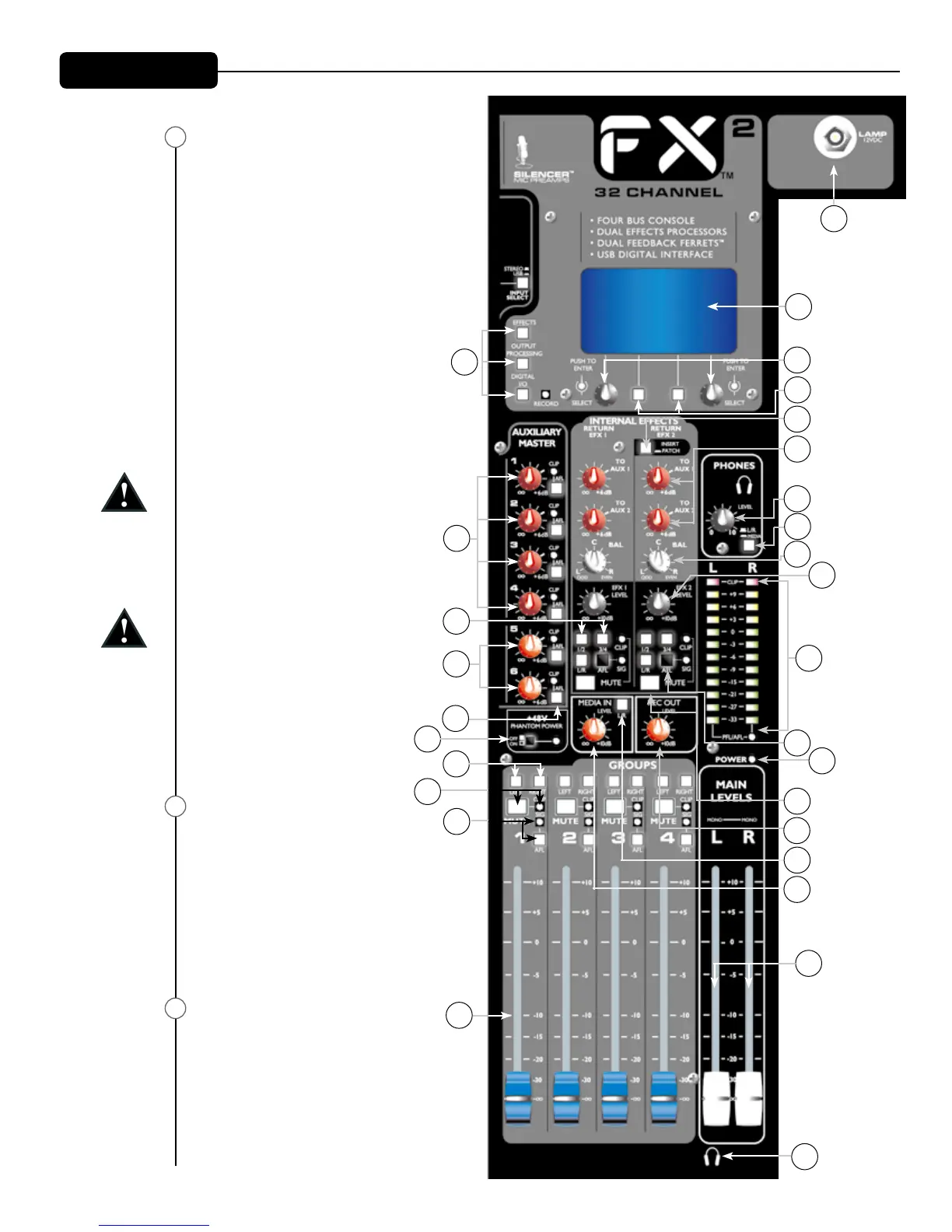

Pannello anteriore
