5
Poista sulakekotelon kansi (2a) asettamalla ruuvitaltta siinä olevaan koloon. Paina kantta sisään, käännä sitä
vastapäivään ja vedä ulos. Palaneen sulakkeen tulisi irrota kannen mukana. Poista palanut sulake ja korvaa se
oikeantyyppisellä yllä olevien ohjeiden mukaisesti. Kun uusi sulake on paikallaan, aseta sulakekotelon kansi
paikalleen, paina sitä sisäänpäin ja käännä myötäpäivään. Varmista, että kansi on tiiviisti paikallaan. Ennen kuin
kiinnität IEC-virtajohdon IEC-pistorasiaan, varmista että virtakytkin on OFF-asennossa, jolloin IEC-virtajohdon
ajoittainen kytkeytyminen ei kuormita vahvistinta tai sulaketta tarpeettomasti. Liitä nyt IEC-virtajohto takaisin,
jonka jälkeen voit kytkeä laitteen päälle virtakytkimestä.
ON/OFF SWITCH
Tämä keinukytkin syöttää vaihtovirtaa PV
®
1015D:hen ollessaan ON-asennossa.
SPEAKER OUT JACK
Tämän liittimen avulla PV 1015D:n sisäiseen päätevahvistimeen voidaan yhdistää koko äänialueen kaiutin,
kunhan sen impedanssi on vähintään 8 ohmia ja herkkyys samaa luokkaa kuin PV 1015D –kaiutinjärjestelmän.
Parhaiten tarkoitukseen sopii passiivinen malli PV 1015, mutta käyttää voidaan myös muita 8 ohmin koko
äänialueen kaiuttimia, joiden nimellisherkkyys on noin 95 dB. Tällä lisäkaiutinjärjestelmällä voidaan laajentaa
äänentoiston kattavuutta tilassa. Lisäkaiuttimen äänenvoimakkuutta säädetään yhtä aikaa PV 1015D:n kanssa,
minkä vuoksi herkkyyden tulisi olla samaa tasoa.
Liittimen kautta voidaan ohjata myös impedanssiltaan 8 ohmin suuruista passiivisubwooferia, jossa on
sisäänrakennettu alipäästösuodatin; tällainen on esim. PV 118 Sub.

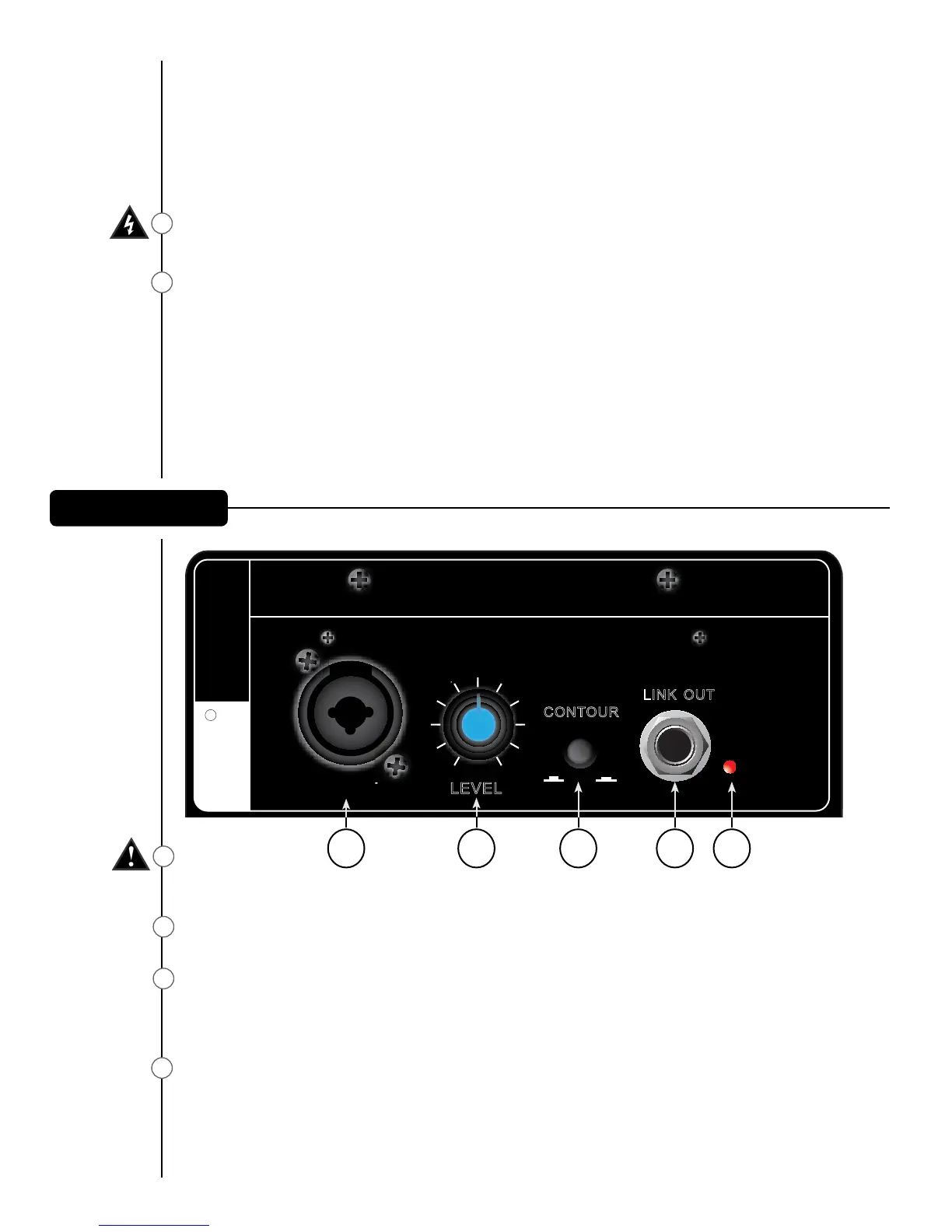

INPUT JACK
Linjatasoinen tulo on impedanssiltaan keskitasoinen. Liitin (5) on yhdistelmä naaras-XLR-liittimestä ja ¼
tuuman TRS-liittimestä, ja siihen voidaan syöttää balansoitua tai balansoimatonta tulosignaalia.
LEVEL
Säätää aktiivisen kaiutinjärjestelmän tulon (5) tasoa (äänenvoimakkuutta).
CONTOUR SWITCH
Contour-kytkin voimistaa hieman taajuusalueen molempia päitä, jolloin toisto hiljaisella äänenvoimakkuudella
on miellyttävämpää. Älä käytä Contour-kytkintä suurten äänenvoimakkuuksien kanssa, koska korostus ei ole
silloin tarpeen.
LINK OUT
Link Out on ¼ tuuman esivahvistintasoinen lähtö, jolla voidaan linkittää useita PV 1015D -kaiuttimia toisiinsa.
Tällöin Link Out yhdistetään seuraavan PV-sarjassa olevan PV 1015D -kaiuttimen MIC/LINE (5) -tulon ¼ tuuman
liittimiin. Yksittäisiä kaiuttimia voidaan säätää niiden omasta Level-säätimestä (6). Tästä lähdöstä voidaan ohjata
myös lähellä olevaa aktiivisubwooferia, kuten PV 118D Subia. Aseta tällöin PV 118D Subin tasonsäätö arvoon, joka
vastaa PV 1015D:n lähtötasoa.
3
4
8
5
L
I
N
K
O
U
T
L
E
V
E
L
1015D
PV
OFF
ON
0 10
1
2
3
4
5
6
7
8
9
R
C
O
N
T
O
U
R
POWER
CLIP
INPUT
V
O
LTA
G
E S
ELEC
TO
R
FULL RANGE SPEAKER OUT
8 OHMS MAX POWER
400W PROGRAM
1
0
0
-1
2
0
V
5
x
2
0
m
m
FU
S
E IN
B
O
TTO
M
C
A
V
ITY
2
2
0
-2
40
V
O
N
P
O
W
E
R
D
e
s
i
g
n
e
d
a
n
d
E
n
g
i
n
e
e
r
e
d
i
n
U
.
S
.
A
.
M
a
d
e
i
n
C
h
i
n
a
A
P
R
O
D
U
C
T
O
F
P
E
A
V
E
Y
E
L
E
C
T
R
O
N
I
C
S
C
O
R
P
.
DO NOT CHANGE SWITCH WHILE UNIT IS ON!
UNPLUG AC CORD AND SEE MANUAL FOR
PROPER OPERATION. CHANGE FUSE SIZE.
This device complies with part 15 of the FCC Rules. Operation is
subject to the following two conditions:(1)this device may not cause
harmful interference,and (2) this device must accept anyinterference
received,including interference that may cause undesisred operation.
WARNING:
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK THIS APPARATU S
SHOULD NOT BE EXPOSED TO RAIN OR MOISTURE AND OBJECTS FILLED WITH LIQUIDS
SUCH AS VASES SHOULD NOT BE PLACED ON THIS APPARATUS TO PREVENT THE RISK
OF FIRE HAZARD REPLACE WITH SAME TYPE 250 VOLT FUSE
.
.
..
.
AVIS:
DANS LE BUT DE REDUIRE LES RISQUESDINCENDIE OU DE DECHARGE
AUCUN OBJET REMPLI DE LIQUIDE TEL QU UN VASE NE DOIT ETRE POSE SUR CELUI CI
REMPLACER PAR UNFUSIBLE DE MEME TYPE ET DE 250 VOLTS
...
.
,
,
,
ELECTRIQUE CET APPAREIL NE DOIT PAS ETRE EXPOSEALA PLUIE OUALHUMIDITE ET.
-
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
AVIS:
RISQUE DE CHOC ELECTRIQE
NE PAS OUVRIR
100-120V /220-240V 50/60Hz
370WATTS
AC CORD
100-120V
fuse T6.3AL 250V=
220-240V
fuse T3.15AL 250V=
