Retire la tapa de la unidad de fusibles (2a) usando la punta de un destornillador plano insertada en la ranura de
la tapa de fusibles. Presione la tapa y gire la misma en sentido contrario a las agujas del reloj y retire la tapa. El
fusible quemado debe salir con la tapa. Retire el fusible quemado y reemplácelo por uno del tipo adecuado según
las instrucciones provistas anteriormente. Luego, una vez que el fusible ha sido colocado en su lugar, vuelva a
insertar la tapa de la unidad de fusibles, empuje hacia abajo y gire la tapa en el sentido de las agujas del reloj,
asegurándose que se asiente por completo. Antes de volver a conectar el cable de alimentación IEC al enchufe
IEC, asegúrese de que el interruptor de encendido esté en la posición APAGADO, de tal forma que el contacto
intermitente del cable IEC cuando se conecta no tensione el amplificador ni el fusible. Vuelva a conectar el cable de
alimentación IEC y podrá usar el interruptor de encendido para encender la unidad.
On/OFF SWITCH
Este interruptor suministra energía CA al PV
®
1015D cuando se coloca en la posición ENCENDIDO.
SPEAKER OUT JACK
Este enchufe permite que un altavoz pasivo (no eléctrico) de rango completo se conecte al amplificador de
potencia interno del PV
®
1015D en tanto tenga un valor de impedancia no inferior a 8 ohmios, y sea de una
sensibilidad similar al sistema de altavoz PV1015D. Idealmente, este altavoz sería el modelo pasivo PV1015. Sin
embargo, se pueden usar otros altavoces pasivos de rango completo de 8 ohmios con una sensibilidad nominal
de alrededor de 95 dB. Este sistema de altavoz adicional puede ayudar a aumentar la cobertura del lugar. El
nivel de volumen de este altavoz agregado está controlado al mismo tiempo que el volumen del PV1015D, de ahí
la necesidad de usar un sistema de altavoz con una sensibilidad similar.
También se puede usar para accionar un subwoofer no eléctrico con una impedancia de 8 ohmios con
disminución progresiva de alta frecuencia incorporada, como el Subwoofer PV118.

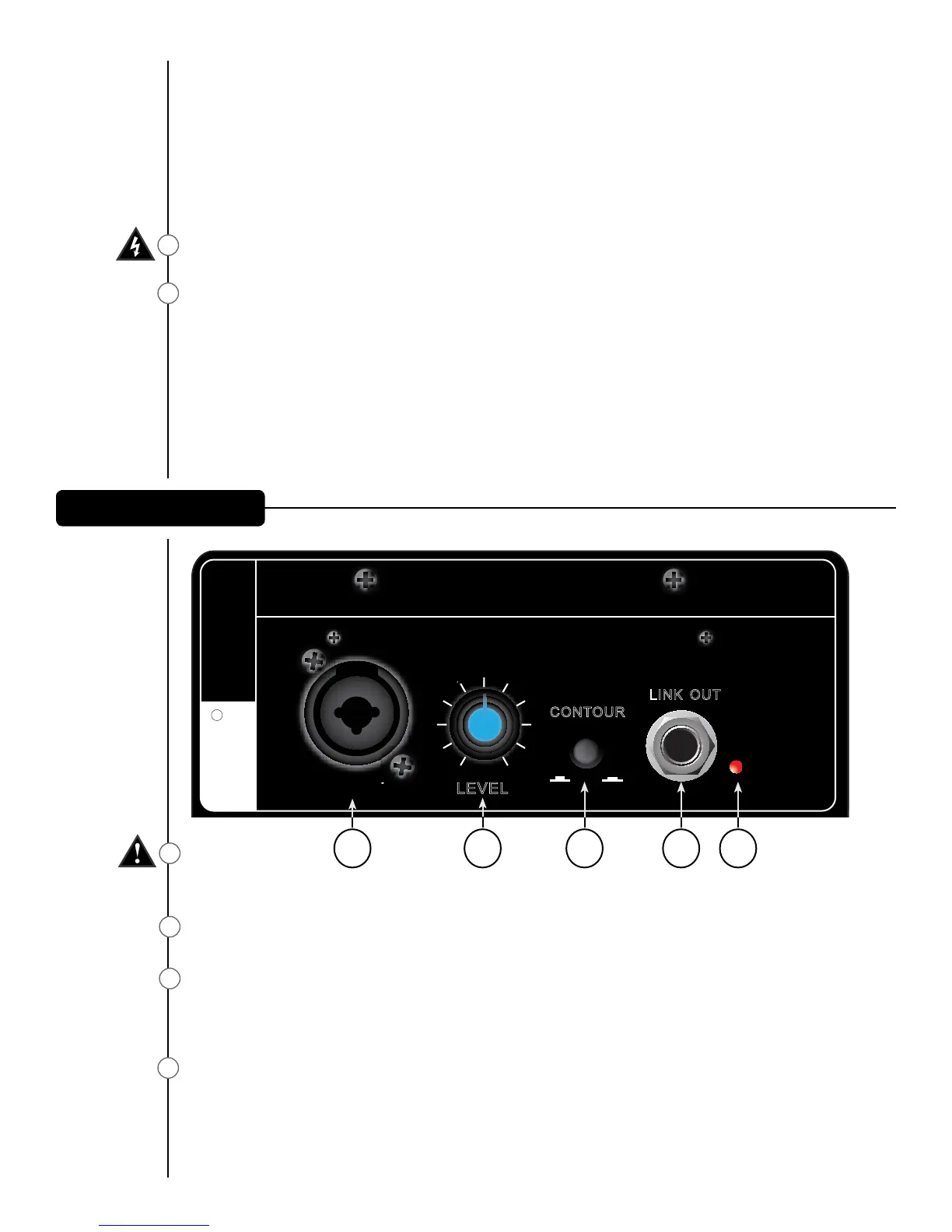

InPUT JACK
La entrada a nivel de línea es de tipo de impedancia media. El enchufe (5) es un conector combinado hembra
XLR y TRS de 1/4", y puede ser provisto con una señal de entrada balanceada o no balanceada.
LEVEL
Controla la ganancia (volumen) de la entrada (5) del sistema de altavoz eléctrico.
COnTOUR SWITCH
El interruptor Contour proporciona una potencia intermedia a extremos de frecuencia, de tal forma que la
reproducción de bajo nivel puede ser más placentera. No use el interruptor Contour al reproducir sonido a
niveles altos, ya que el incremento de potencia no es necesario en ese momento.
LInK OUT
Salida de enlace es un envío de nivel previo de 1/4" destinado al enlazar múltiples unidades PV
®
1015D en una
línea. En ese caso, la salida de enlace se conectaría a las conexiones de 1/4" en la entrada MIC/LÍNEA (5) del
siguiente PV
®
1015D en la línea de altavoces PV. Se pueden ajustar altavoces individuales según su propio control
de nivel (6). Esta salida también se puede usar para accionar un subwoofer eléctrico cercano, como el PV
®
118D.
Configure el control del nivel del subwoofer PV
®
118D a un nivel que coincida con la salida del PV
®
1015D.
