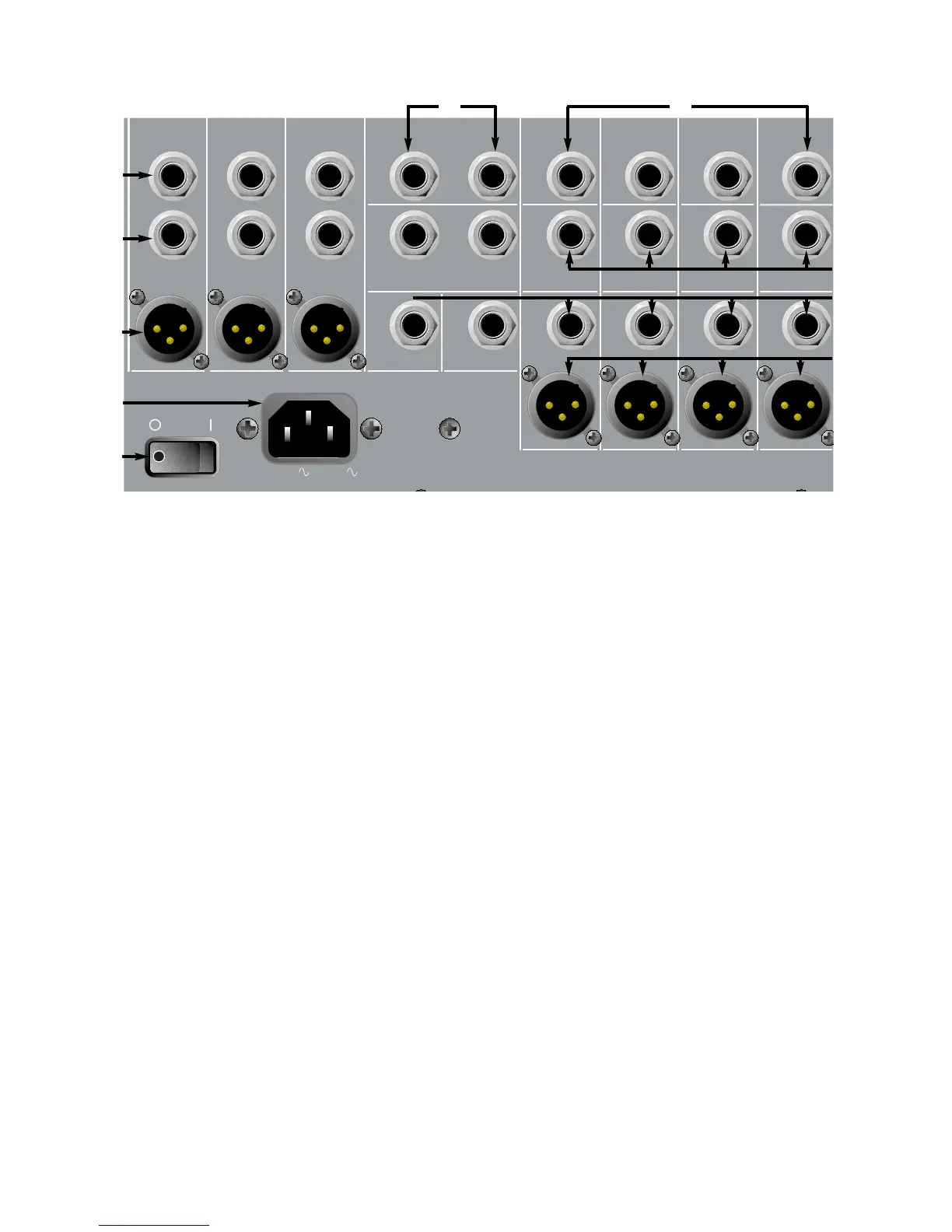

CONEXIONES DEL PANEL TRASERO
(49) INSERCIÓN MONO, L, R
Estos conectadores de 1/4" (TRS) incluidos en los canales LEFT, RIGHT Y MONO, permiten
insertar un procesador periférico a la ruta de la señal, pre fader MAESTRO. La punta lleva la
señal enviada y el anillo es la señal que regresa. Un interruptor dentro del conector conecta
la salida y entrada si no se lleva a cabo una conexión. La señal tiene que ser regresada a
este conectador cuando se usa esta característica. Si no se regresa la señal no habrá señal
de salida.
(50) L, R, MONO UNBAL (SALIDA NO BALANCEADA)
Estos conectadores de 1/4" permiten la salida de una señal no balanceada y son incluidos
para los canales LEFT (izq.) RIGHT (der.) y MONO.
(51) L, R, MONO BAL (SALIDA BALANCEADA)
Estas salidas XLR permiten la salida de señales balanceadas y también son incluidos para
los canales LEFT (izq.) RIGHT (der.) y MONO. Las salidas balanceadas y no balanceadas
pueden ser usadas simultáneamente, pero los dos niveles de salida son controlados por el
correspondiente MASTER FADER.
(52) ENTRADAS DE RETORNO
Estas entradas de 1/4" (TRS) de alta impedancia pueden ser usadas en estéreo o como
retornos individuales. Diseñados como retornos de efectos, también pueden funcionar como
entradas estéreo adicionales. La entrada MONO/LEFT provee señal para las dos entradas si
no hay conexión en el conectador derecho (RIGHT). La punta es la entrada positiva tanto
para uso balanceado como no balanceado.
(53) I/O DEL COMPRESOR (ENTRADA/SALIDA)
Estos conectadores de 1/4" (TRS) permiten que el compresor de cualquier SUB grupo sea
parchado a un canal de entrada o aparato externo. La punta lleva la señal de entrada
(retorno) al compresor y el anillo la salida (o envío).
31
