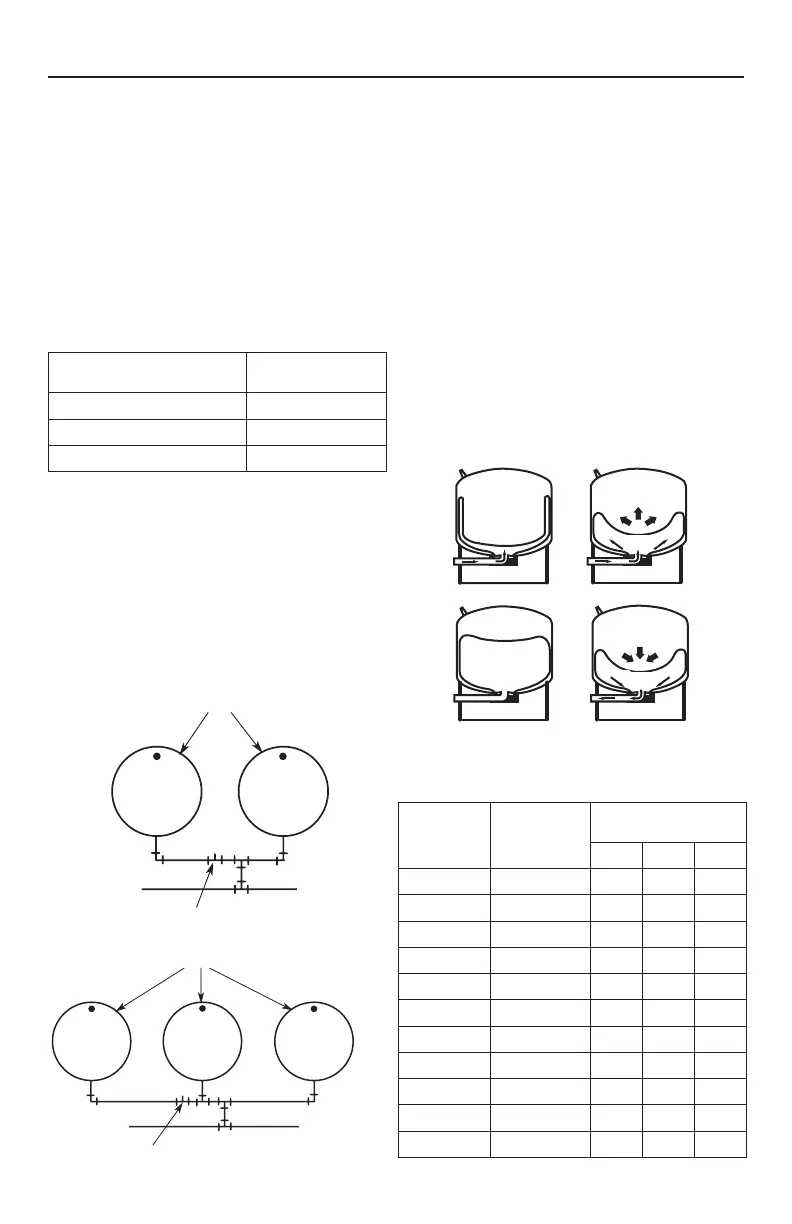

Informations générales 12
Informations générales
Avant de quitter l'usine, tous les réservoirs sont préchargés
avec de l’air. Lors de l’installation d’un réservoir, corriger
la précharge à 2 lb/po² sous le réglage de la pression
de démarrage de la pompe. Pour cela, chasser de l’air
du réservoir ou en ajouter par la valve logée en haut du
réservoir.
REMARQUE : NE PAS transporter le réservoir et l'installer
UNIQUEMENT en position verticale.
REMARQUE : Toujours régler la précharge alors que le
réservoir NE CONTIENT PAS D’EAU.
Vérifier fréquemment la pression avec un manomètre
pour pneus précis jusqu’à ce que la bonne pression
soit obtenue. Pour les bons réglages de la pression de
précharge, se reporter au Tableau 1 ci-dessous.
TABLEAU 1
Réglages de précharge des réservoirs avec lesquels un
mécanisme d’entraînement à fréquence variable PENTEK
INTELLIDRIVE est utilisé
Régler la pression des réservoirs préchargés à 70 % de
la pression de fonctionnement du système. Lorsqu'on
utilise un point de réglage externe de même qu'un point
de réglage interne, précharger le réservoir à 70 % du
point de réglage plus bas des deux. Certaines utilisations
peuvent nécessiter un pourcentage différent au moment
de déterminer le point de réglage. Pour de plus amples
renseignements, se reporter à Notice d'utilisation du
PENTEK INTELLIDRIVE.
REMARQUE : Si le bouchon de la valve a été déposé, le
reposer et le serrer. Ne pas reposer le bouchon de la valve
peut causer une perte de pression d’air et, ultimement, la
pénétration d'eau dans le réservoir et une défaillance de
la vessie.
Les réservoirs de stockage préchargés peuvent être
branchés en série pour obtenir un plus grand volume
d’eau utilisable. Deux réservoirs du même diamètre
doubleront l’approvisionnement et trois réservoirs le
tripleront. Voir les Figures 1A et 1B pour les installations
types de ce genre.
Cycles de fonctionnement :
1. Le réservoir est presque vide – l’air se dilate et
remplit la zone entourant la vessie d’eau en vinyle
(Figure 2A).
2. L’eau commence à remplir le réservoir – au fur
et à mesure que le réservoir se remplit d’eau, l’air
entourant la vessie se comprime (Figure 2B).
3. Le cycle de pompage est terminé – l’air comprimé
entourant la vessie a atteint le réglage de coupure
du pressostat (Figure 2C).
Figure 1A
Figure 1B
From
Well
To
Service
Tanks
Pressure Switch
Réservoirs
En
provenance
du puits
Manostat
Vers les
tuyauteries
d’alimentation
From
Well
To
Service
Tanks
Tanks
Pressure Switch
Pressure Switch
191 0893
Réservoirs
En
provenance
du puits
Manostat
Vers les
tuyauteries
d’alimentation
Pro Source
Modèle
Pro Source
Plus Modèle
Réglage du manostat
(lb/po
2
)
20-40 30-50 40-60
PS6-S02 - 2,2 1,8 1,6
PS6H-S05 - 2,2 1,8 1,6
PS19S-T02 PSP19S-T02 6,9 5,8 5,0
PS19T-T02 PSP19T-T02 6,9 5,8 5,0
PS19H-S00 - 6,9 5,8 5,0
PS32-T03 PSP32-T03 11,6 9,8 8,5
PS35-T05 PSP35-T05 12,7 10,7 9,3
PS50-T50 PSP50-T50 18,3 15,5 13,4
PS62-T51 PSP62-T51 21,4 18,3 16,0
PS85-T52 PSP85-T52 30,0 26,0 22,0
PS119-TR50 PSP119-TR50 41,3 35,4 31,0
WATER
WATER
WATER
EAU
EAU
EAU
Figure 2
TABLEAU II – Production d’eau par cycle de la pompe
en gallons
Réglage du manostat Précharge du
réservoir (lb/po
2
)
20-40 (lb/po
2
) 18
30-50 (lb/po
2
) 28
40-60 (lb/po
2
) 38
