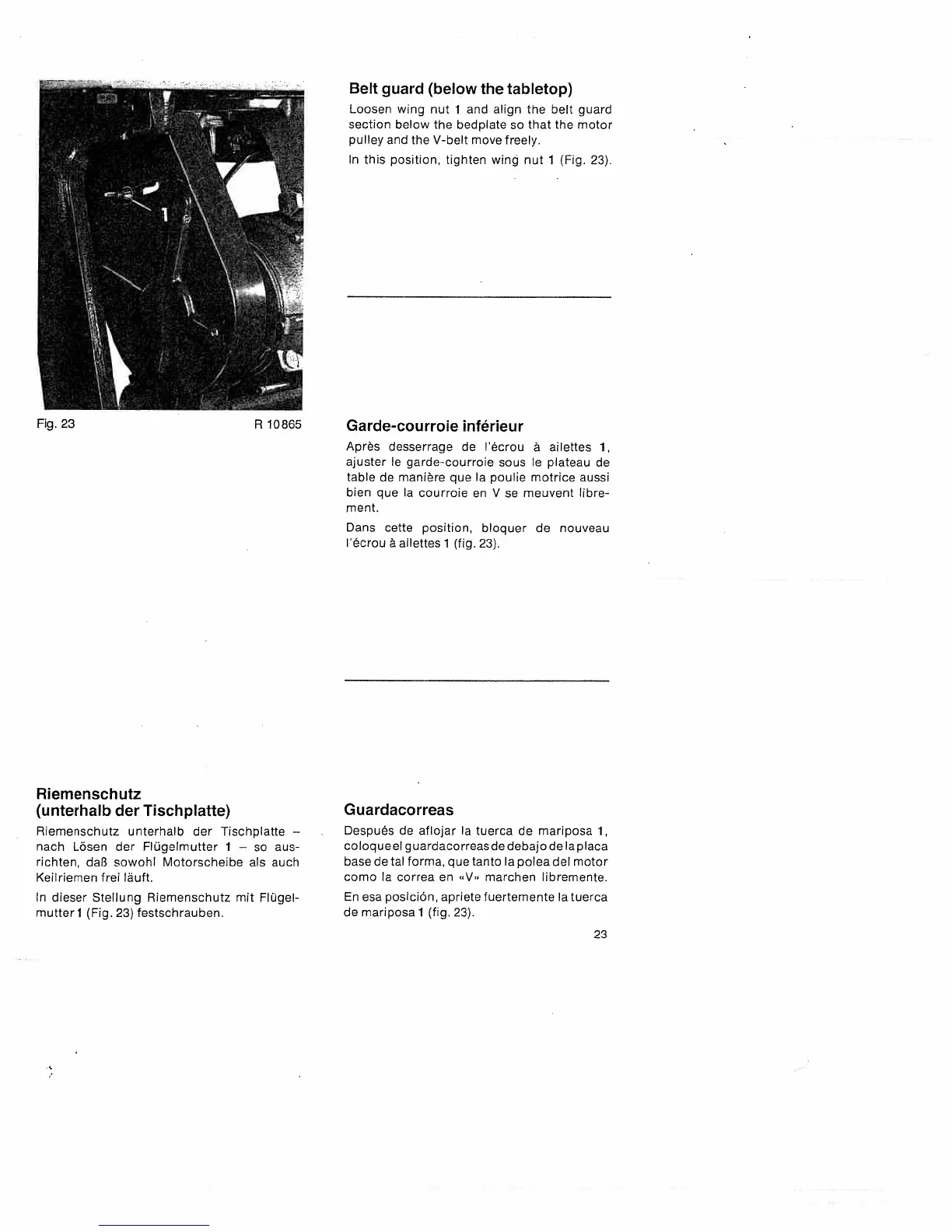

Belt
guard (below
the tabletop)
Loosen wing
nut
1
and align the belt
guard
section below
the bedplate
so
that the
motor
pulley
and
the V-belt move freely.
In this position, tighten
wing nut
1
(Fig.
23).
Garde-courroie
inférieur
Après
desserrage
de l’écrou
a
ailettes
1,
ajuster le
garde-courrole
sous
le plateau
de
table
de
manière
que Ia poulie motrice
aussi
bien
que
Ia
courroie
en V
se
meuvent
libre
ment.
Dans cette
position, bloquer
de
nouveau
l’écrou
a
ailettes
1 (fig.
23).
Riemenschutz
(unterhalb
der Tischplatte)
Riemenschutz
unterhaib
der Tischplatte
—
nach
Lösen der Flugelmutter
1 —
so aus
richten,
daB
sowohl
Motorscheibe als auch
Keilriemen
frei
Iäuft.
In dieser
Stellung Riemenschutz mit
Flugel
mutter
1
(Fig.
23)
festschrauben.
Guardacorreas
Después
de aflojar Ia tuerca
de
mariposa
1,
coloqueel
guardacorreasde
debajode
a
placa
base de tal forma,
que tanto
Ia
polea del
motor
como Ia
correa
en
“V
marchen
Iibremente.
En
esa posiciOn, apriete fuertemente
Ia
tuerca
de mariposa
1
(fig.
23).
