Pfaff 269 - Page 12

Pfaff269

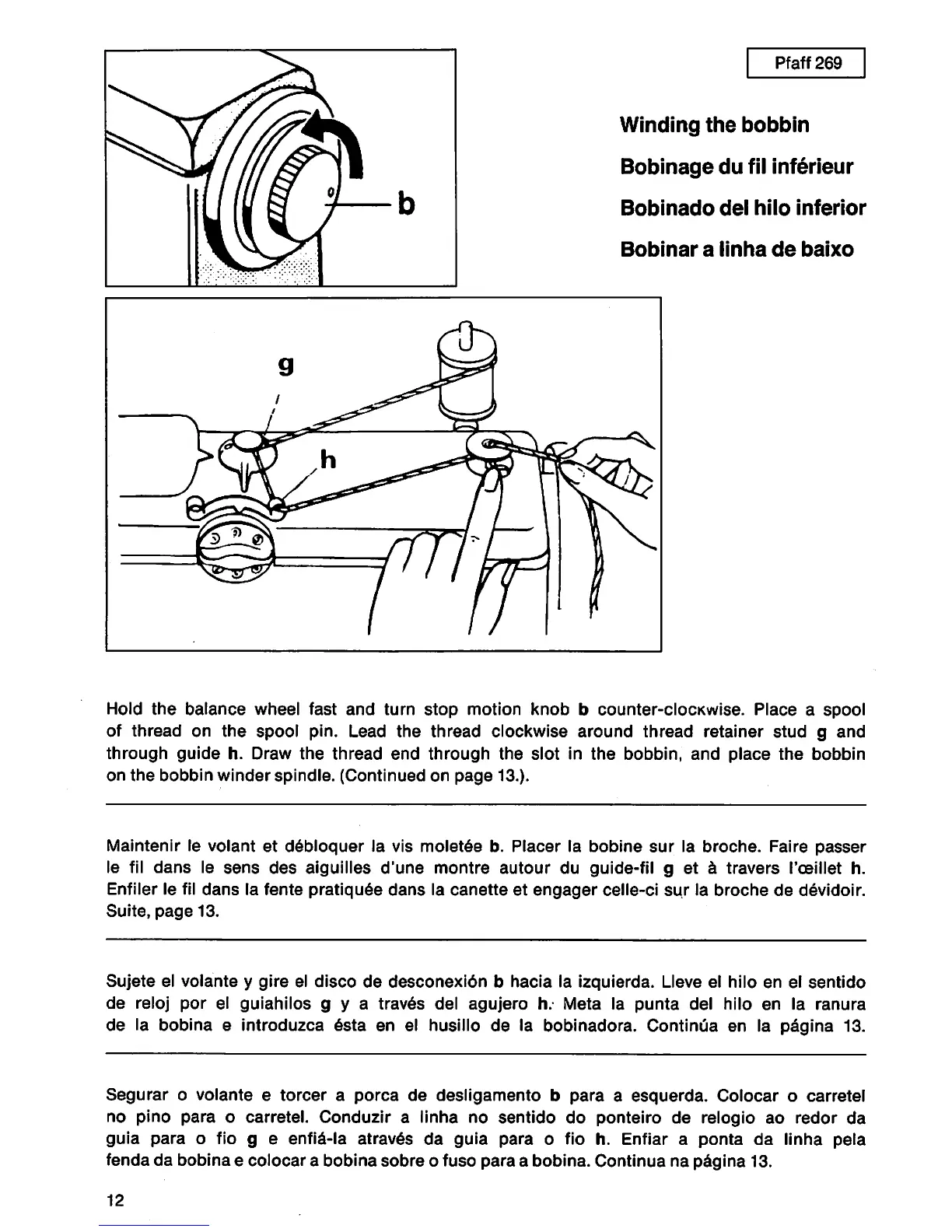

Winding the bobbin
Bobinage du fil inferieur
Bobinado del hilo inferior
Bobinar a linha de baixo
Hold the balance wheel fast and turn stop motion knob b counter-clocKwise. Place a spool
of thread on the spool pin. Lead the thread clockwise around thread retainer stud g and
through guide h. Draw the thread end through the slot in the bobbin, and place the bobbin
on the bobbin winder spindle. (Continued on page 13.).
Maintenir le volant et d^bloquer la vis molet^e b. Placer la bobine sur la broche. Faire passer
le fil dans le sens des aiguilles d'une montre autour du guide-fil g et ^ travers I'ceillet h.
Enfiler le fil
dans la fente pratiqu^e dans la canette et engager celle-ci sur la broche de devidoir.
Suite, page 13.
Sujete ei volante y gire el disco de desconexidn b hacia la izquierda. Lleve el hilo en el sentido
de reloj por el guiahilos g y a trav^s del agujero h. Meta la punta del hilo en la ranura
de la bobina e introduzca §sta en el husillo de la boblnadora. Continua en la pagina 13.
Segurar o volante e torcer a porca de desligamento b para a esquerda. Colocar o carretel
no pino para o carretel. Conduzir a linha no sentido do ponteiro de relogio ao redor da
guia para o fio g e enfi^-la atrav^s da guia para o fio h. Enfiar a ponta da linha pela
fenda da bobina e colocar a bobina sobre o fuso para a bobina. Continua na pdgina 13.
12
