werden könnten. Die PFANNENBERG-Rückkühler in der Standard-Ausführung (Gewicht über 45 kg) sind ferner mit 4
Augenschrauben zum Heben und für den Transport ausgestattet, die nur für das vertikale Laden/Abladen zu verwenden sind
(für den korrekten Hebepunkt sind die an der Einheit vorhandenen Aufkleber zu beachten).
DO not use at 45° or less
Nicht mit einem Neigungswinkel gleich oder unter 45° heben.
Nachdem der Rückkühler seine endgültige Position erreicht hat, sind die internen Verbindungen zu prüfen, um Schäden
während des Betriebs zu vermeiden.
5. Positionierung des Rückkühlers
Der Rückkühler in einem vor eventuellen Bearbeitungsrückständen (Splitter, Staub usw.) geschützten, gut belüfteten, von
Wärmequellen und direkten Sonnenstrahlen entfernten Bereich aufstellen, der möglichst in der Nähe des Verwenders liegen
sollte, um einen Druckverlust in den Hydraulikschläuchen zu vermeiden. Zum Nivellieren der Kühleinheit sind die verstellbaren
Stützfüße zu verwenden.
Der Kunde muss einen geeigneten Aufstellplatz bereitstellen, wie auf der folgenden Abbildung dargestellt ist:
Abbildung 2 – Mindestraumbedarf, x=h=1.5 m
Gemäß der Norm CEI EN 60204-1 ist die Einheit mit einem abschließbaren Hauptschalter ausgestattet, der nicht mindestens
0.6 m vom Sockel der Einheit entfernt ist. Es wird daher empfohlen, die Einheit derart aufzustellen, dass der Mindestabstand
des Hauptschalters vom Boden diesem Abstand entspricht.
ACHTUNG! Es ist strikt verboten, die Standard-Einheit im Freien aufzustellen, auch wenn sie durch
ein Dach geschützt ist.
Für die Installation im Freien sind nur die entsprechend ausgelegten Einheiten zu verwenden.
Für eine bequemere und leichtere Ausführung der Wartungs- und Einstellarbeiten ist der Rückkühler in einer Höhe
von 0,3 m bis 1,0 m über der Höhe, in der sich die Wartungsvorrichtungen befinden, zu positionieren.

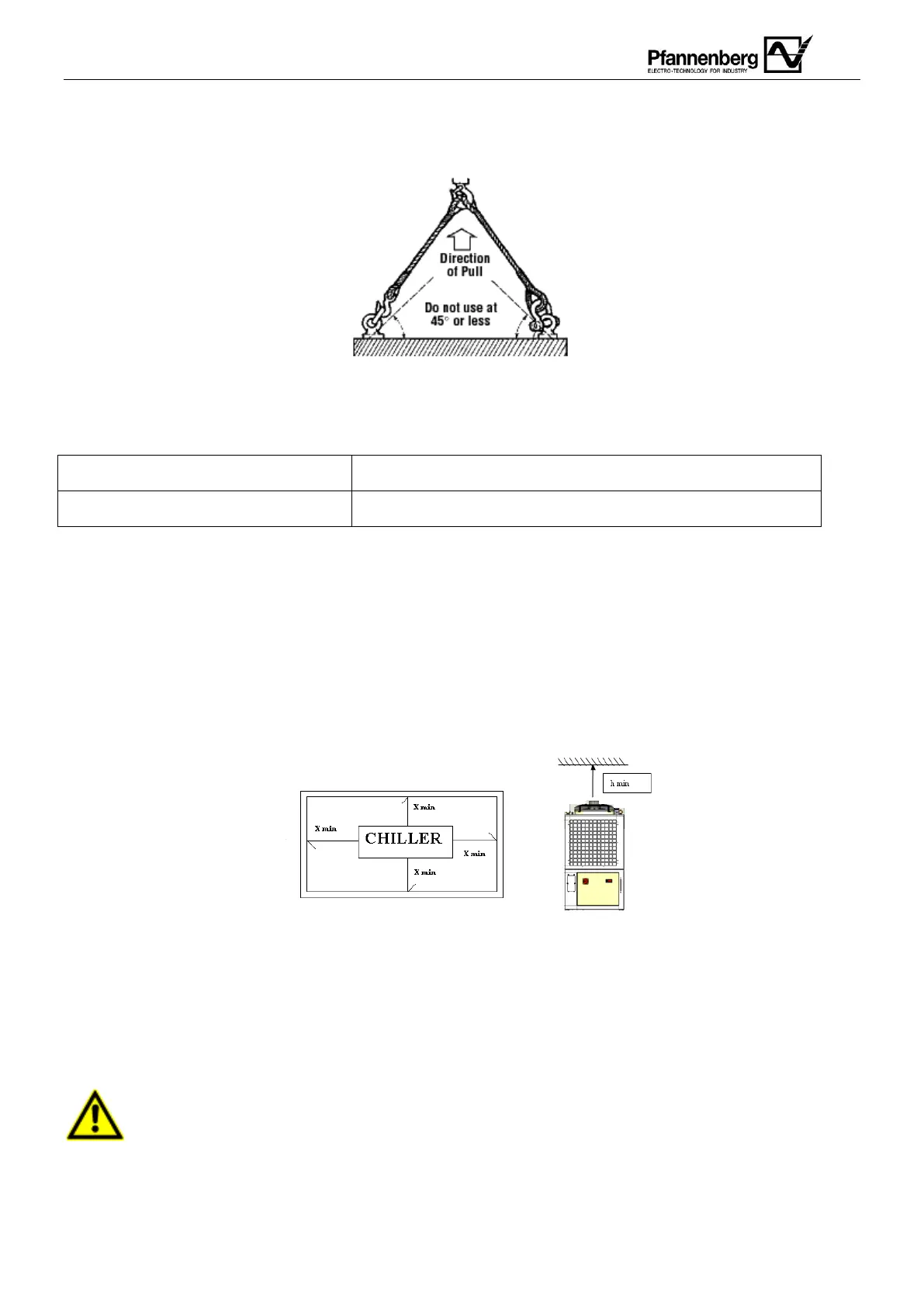

Abbildung 1 – Heben des
Rückkühlers
