7. Collegamenti
AVVERTENZA! Durante l’installazione realizzare per primi i collegamenti idraulici e, in seguito, quelli
elettrici.
AVVERTENZA! I refrigeratori sono stata puliti per mezzo di prodotti di pulizia specifici. Gli eventuali
resisui di particelle solide nel sistema idraulico potrebbe causare la perdita della garanzia.
Collegamenti idraulici. Per il collegamento idraulico fare riferimento allo schema idraulico allegato. Nella realizzazione dei
collegamenti bisognerà tenere in considerazione la portata e la direzione di circolazione del fluido come indicato dalle etichette
INLET-OUTLET.
ATTENZIONE! Prima di collegare i tubi idraulici riempire il serbatoio (come descritto nella procedura
di messa in funzione). Rimuovere i tappi all’interno delle connessioni idrauliche prima di connettere il refrigeratore
al vostro dispositivo.
Esempio di piastra per i collegamenti idraulici
ATTENZIONE! In caso di unità dotata di serbatoio, riempire quest'ultimo prima di collegare i tubi
idraulici.

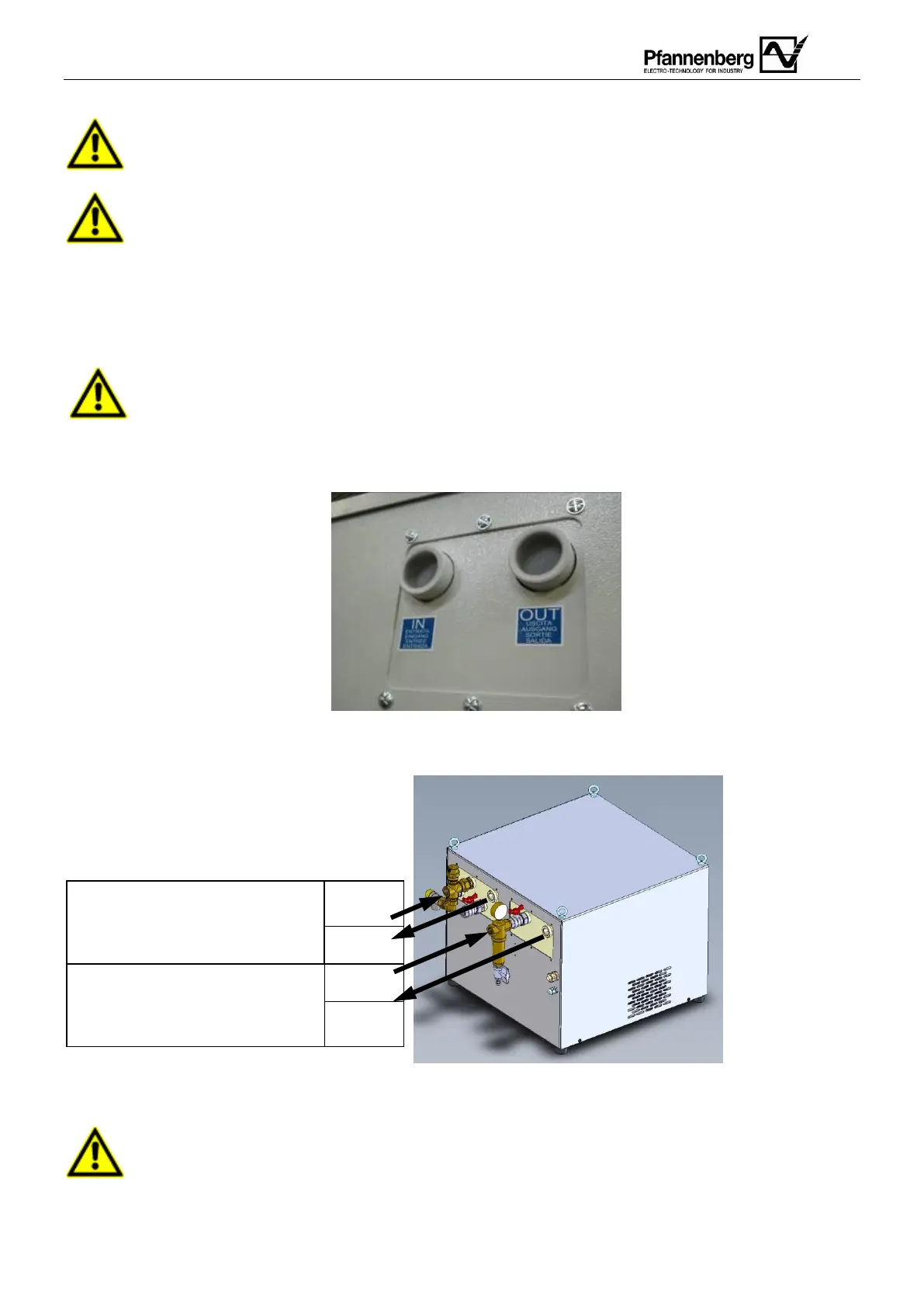

Figura 3.b – Piastre per i collegamenti idraulici (PWW)
Circuito secondario
“lato applicazione”
Collegamento 3/4” (PWW 9000-12000)
Collegamento 1” (PWW 18000-24000)
Circuito primario
“lato impianto”
Collegamento 3/4” (PWW 9000-12000)
Collegamento 1” (PWW 18000-24000)
Figura 3 – Piastra per i collegamenti idraulici
