Pfister VTP-E21W - Installation du Réservoir

FRAN
ÇAIS
FRANÇAIS
11
8
10
9

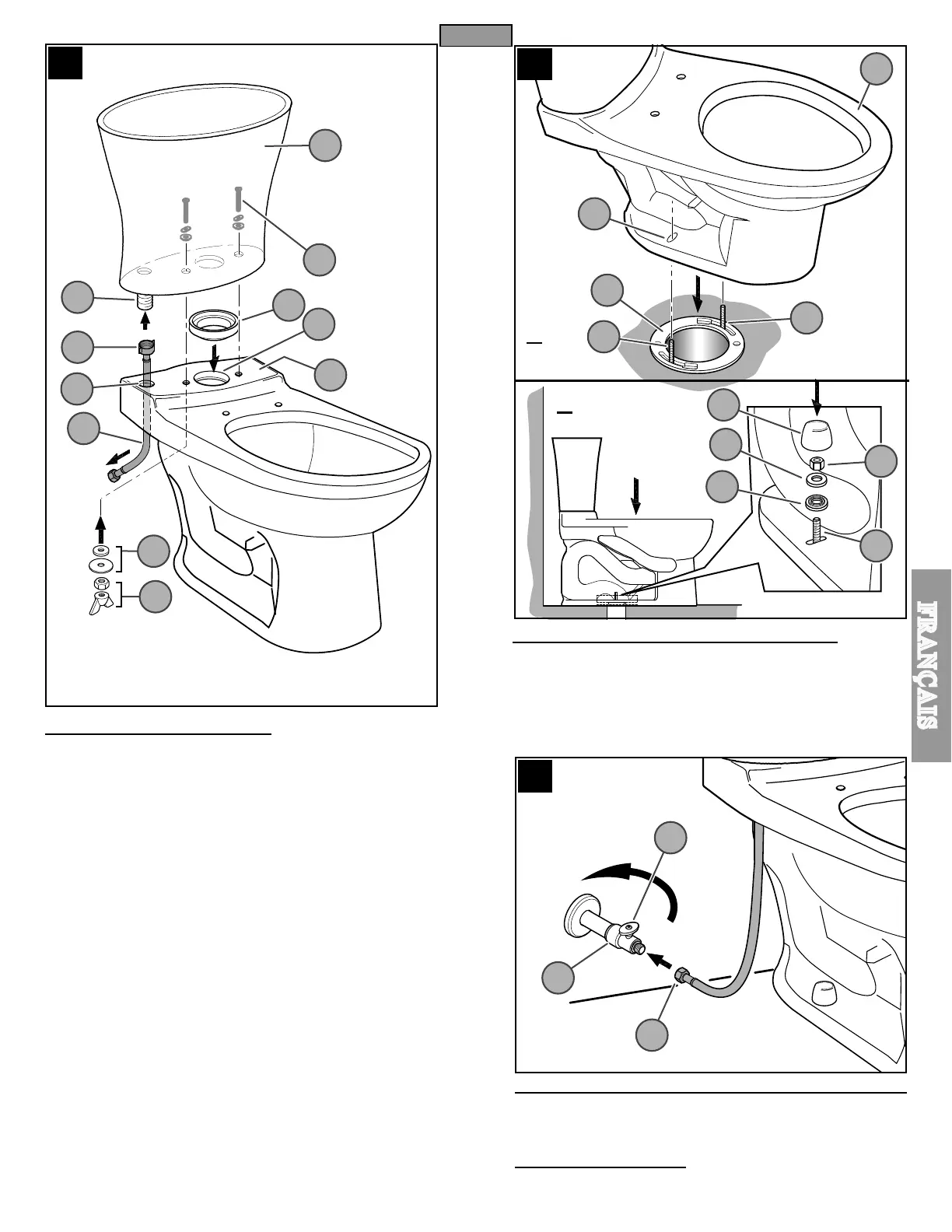

9 INSTALLATION DE LA CUVETTE DE TOILETTE
A. Placez la base de la toilette (9A) sur le trou de sortie des eaux usées (9B) avec les
boulons en T (9C) passés dans les trous de xation (9D).
B. Placez la rondelle de plastic (9E) et la rondelle de métal (9F) sur les boulons en T
(9C). Serrez les écrous de montage (9G) sur les boulons en T.
Mise en garde : ne serrez pas trop les vis!
Embarquant les couvercles en plastic (9H) sur les boulons et les écrous tel que montré.
8 INSTALLATION DU RÉSERVOIR
Le réservoir est livré préassemblé avec le mécanisme de chasse d’eau. Fixez l’écrou de
la longue conduite (8A) à la tige de la chasse d’eau (8B) située le fond de le réservoir (8C).
Insérez le joint d’étanchéité en caoutchouc (8D) dans le grand trou (8E) au-dessus de la
tablette de la cuvette (8F). Placez le réservoir (8C) sur le dessus de la tablette de la cuvette
(8F) et alignez les boulons en laiton (8G) et insérez le tuyau (8H) à travers les trous de la
tablette (8J). À partir du dessous de la cuvette, vissez les écrous de blocage (8K) sur les
boulons en laiton (8L) et serrez sur les boulons en laiton (8G) comme montré en illustration.
Ne serrez pas trop!
10 CONNEXION DE LA CONDUITE D’ALIMENTATION EN EAU
Raccordez l’écrou de la petite conduite (10A) sur le robinet d’alimentation en eau (10B).
Ouvrez le robinet d’alimentation en eau (10B) en tournant la poignée (10C) dans le
sens antihoraire.
11 PLOMBERIE INTERNE
Le réservoir est livré préassemblé avec le mécanisme de chasse d’eau.
9F
9G
9C
9H
9E
9A
9B
9C
9C
9D
8J
8H
8C
8D
8G
8E
8F
8A
8L
8K
8B
10C
10A
10B
OPEN
B
A
