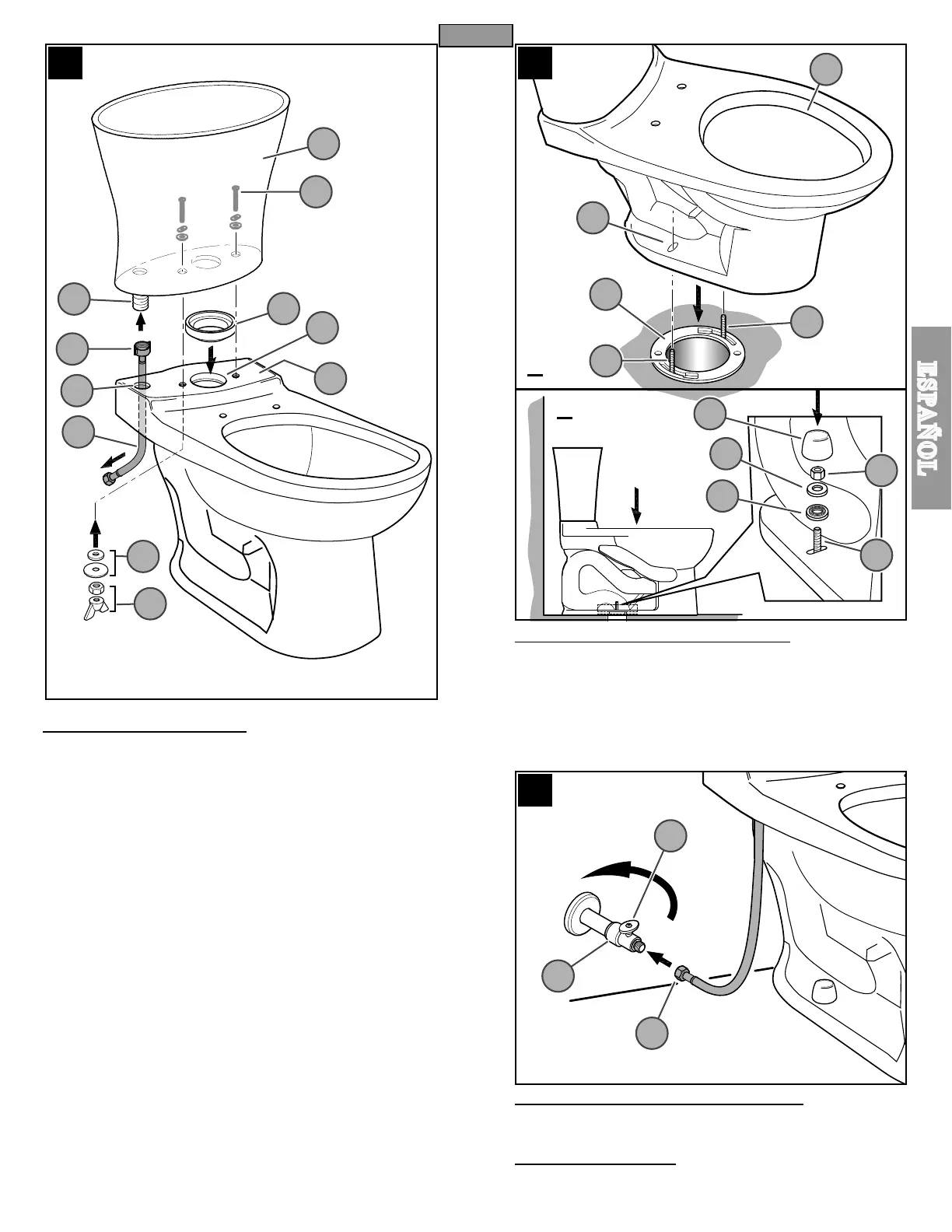

9 INSTALACIÓN DE TAZA DEL INODORO
A. Coloque la base del inodoro (9A) sobre el oricio de salida del desagüe (9B) pasando
los pernos en forma de “T” (9C) a través de los oricios de jación (9D).
B. Coloque la arandela de plástico (9E) y la arandela metálica (9F) sobre los pernos
en forma de T” (9C). Fije apretando las tuercas de montaje (9G) en los pernos en
forma de “T
¡No las ajuste demasiado!
Coloque a presión las tapas plásticas (9H) sobre los pernos y las tuercas, como se
ilustra.
8 INSTALACIÓN DEL TANQUE
El tanque ya viene con el mecanismo de descarga instalado. Conecte la tuerca de
la manguera larga (8A) a la espiga de descarga (8B) situada en la parte inferior del
tanque (8C). Introduzca la empacadora de goma (8D) al oricio grande (8E) en el
extremo superior del estante de la taza (8F). Coloque el tanque (8C) sobre el estante
de la taza (8F) y alinee los pernos de bronce (8G) y inserte la manguera (8H) a través
de los oricios correspondientes en el estante (8J). Desde abajo de la taza, atornille
las tuercas de retención (8K) en los pernos de bronce (8L) y apriételas los pernos de
bronce (8G) tal como se muestra.
¡No las apriete demasiado!
10 CONEXIÓN DEL SUMINISTRO DE AGUA
Conecte la tuerca de la manguera corta (10A) en la válvula de suministro de agua (10B).
Abra la válvula de suministro de agua (10B) girando la manija (10C) hacia la izquierda.
11 PLOMERÍA INTERNA
El tanque ya viene con el mecanismo de descarga instalado.
