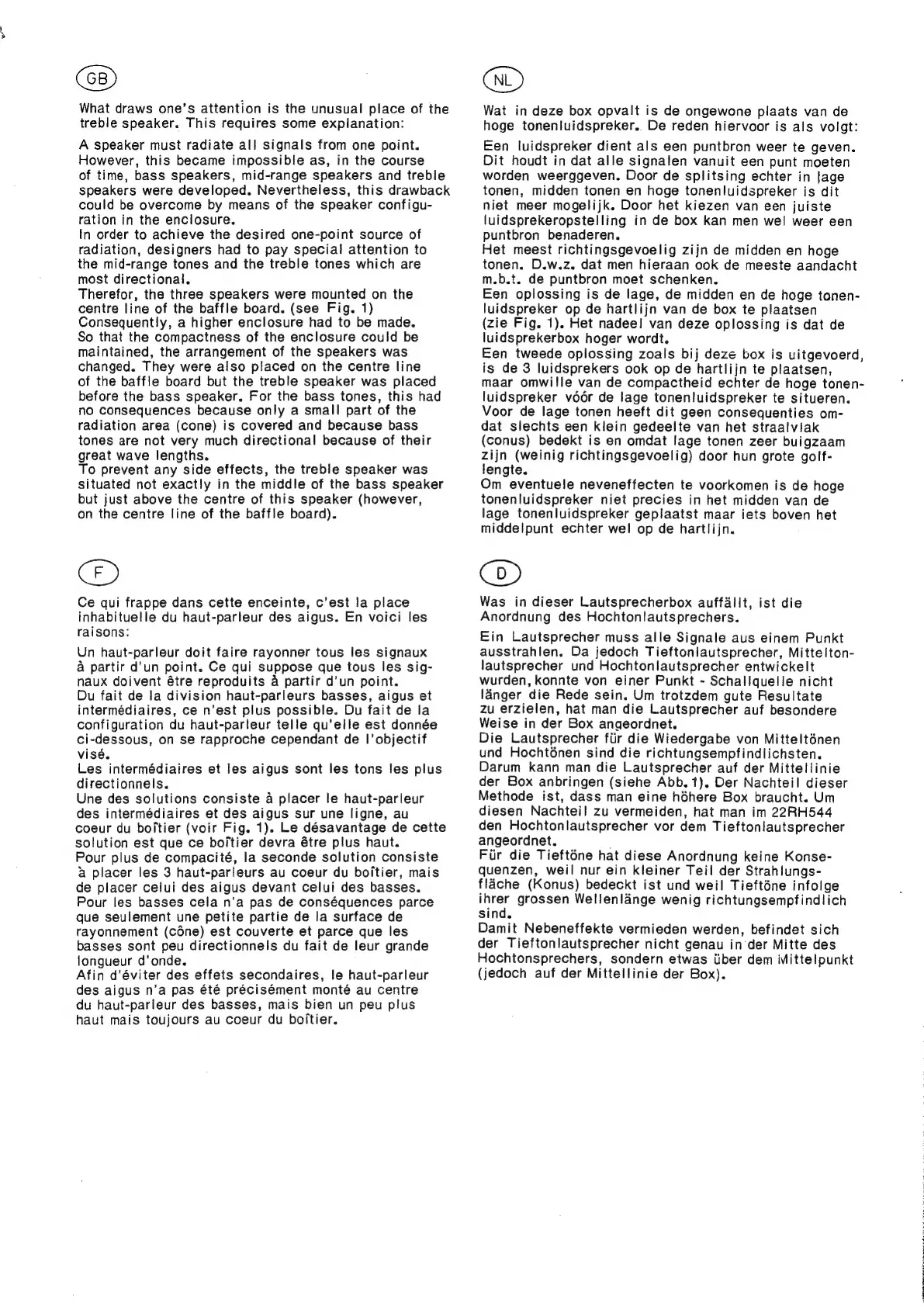

What draws one’s attention is the unusual place of the
treble speaker. This requires some explanation:
A speaker must radiate all signals from one point.
However, this became impossible as, in the course
of time, bass speakers, mid-range speakers and trebie
speakers were developed. Nevertheless, this drawback
could be overcome by means of the speaker configu-
ration in the enclosure.
In order to achieve the desired one-point source of
radiation, designers had to pay special attention to
the mid-range tones and the treble tones which are
most directional.
Therefor, the three speakers were mounted on the
centre line of the baffle board. (see Fig. 1)
Consequently, a higher enclosure had to be made.
So that the compactness of the enclosure could be
maintained, the arrangement of the speakers was
changed. They were also placed on the centre line
of the baffle board but the treble speaker was placed
before the bass speaker. For the bass tones, this had
no consequences because only a small part of the
radiation area (cone) is covered and because bass
tones are not very much directional because of their
great wave lengths.
To prevent any side effects, the treble speaker was
situated not exactly in the middle of the bass speaker
but just above the centre of this speaker (however,
on the centre line of the baffle board).
©
Ce qui frappe dans cette enceinte, c’est la place
inhabituelle du haut-parleur des aigus. En voici les
raisons:
Un haut-parleur doit faire rayonner tous les signaux
a partir d'un point. Ce qui suppose que tous les sig-
naux doivent étre reproduits a partir d’un point.
Du fait de la division haut-parleurs basses, aigus et
intermédiaires, ce n’est plus possible. Du fait de la
configuration du haut-parleur telle qu'elle est donnée
ci-dessous, on se rapproche cependant de |’objectif
visé.
Les intermédiaires et les aigus sont les tons les plus
directionnels.
Une des solutions consiste a placer le haut-parleur
des intermédiaires et des aigus sur une ligne, au
coeur du boitier (voir Fig. 1). Le désavantage de cette
solution est que ce bo/tier devra étre plus haut.
Pour plus de compacité, la seconde solution consiste
a placer les 3 haut-parleurs au coeur du boitier, mais
de placer celui des aigus devant celui des basses.
Pour les basses cela n’a pas de conséquences parce
que seulement une petite partie de la surface de
rayonnement (céne) est couverte et parce que les
basses sont peu directionnels du fait de leur grande
longueur d’ onde.
Afin d'éviter des effets secondaires, le haut-parleur
des aigus n’a pas été précisément monté au centre
du haut-parleur des basses, mais bien un peu plus
haut mais toujours au coeur du bojitier.
@D
Wat in deze box opvalt is de ongewone plaats van de
hoge tonenluidspreker.. De reden hiervoor is als volgt:
Een luidspreker dient als een puntbron weer te geven.
Dit houdt in dat alle signalen vanuit een punt moeten
worden weerggeven. Door de splitsing echter in fage
tonen, midden tonen en hoge tonenluidspreker is dit
niet meer mogelijk. Door het kiezen van een juiste
luidsprekeropstelling in de box kan men wel weer een
puntbron benaderen.
Het meest richtingsgevoelig zijn de midden en hoge
tonen. D.w.z. dat men hieraan ook de meeste aandacht
m.b.t. de puntbron moet schenken,.
Een oplossing is de lage, de midden en de hoge tonen-
luidspreker op de hartlijn van de box te plaatsen
(zie Fig. 1). Het nadeel van deze oplossing is dat de
luidsprekerbox hoger wordt.
Een tweede oplossing zoals bij deze box is uitgevoerd,
is de 3 luidsprekers ook op de hartlijn te plaatsen,
maar omwille van de compactheid echter de hoge tonen-
luidspreker voor de lage tonenluidspreker te situeren.
Voor de lage tonen heeft dit geen consequenties om-
dat slechts een klein gedeelte van het straalviak
(conus) bedekt is en omdat lage tonen zeer buigzaam
zijn (weinig richtingsgevoelig) door hun grote golf-
lengte.
Om eventuele neveneffecten te voorkomen is de hoge
tonenluidspreker niet precies in het midden van de
lage tonenluidspreker geplaatst maar iets boven het
middelpunt echter wel op de hartlijn.
@
Was in dieser Lautsprecherbox auffallt, ist die
Anordnung des Hochtonlautsprechers.
Ein Lautsprecher muss alle Signale aus einem Punkt
ausstrahlen. Da jedoch Tieftonlautsprecher, Mittelton-
lautsprecher und Hochtonlautsprecher entwickelt
wurden, konnte von einer Punkt - Schallquelle nicht
langer die Rede sein. Um trotzdem gute Resultate
zu erzielen, hat man die Lautsprecher auf besondere
Weise in der Box angeordnet.
Die Lautsprecher fiir die Wiedergabe von Mittelténen
und Hochténen sind die richtungsempfindlichsten.
Darum kann man die Lautsprecher auf der Mittellinie
der Box anbringen (siehe Abb. 1). Der Nachteil dieser
Methode ist, dass man eine héhere Box braucht. Um
diesen Nachteil zu vermeiden, hat man im 22RH544
den Hochtonlautsprecher vor dem Tieftonlautsprecher
angeordnet. ;
Fir die Tiefténe hat diese Anordnung keine Konse-
quenzen, weil nur ein kleiner Teil der Strahlungs-
flache (Konus) bedeckt ist und weil Tiefténe infolge
ier grossen Wellenlange wenig richtungsempfindlich
sind.
Damit Nebeneffekte vermieden werden, befindet sich
der Tieftonlautsprecher nicht genau in der Mitte des
Hochtonsprechers, sondern etwas Uber dem Mittelpunkt
(jedoch auf der Mittellinie der Box).
