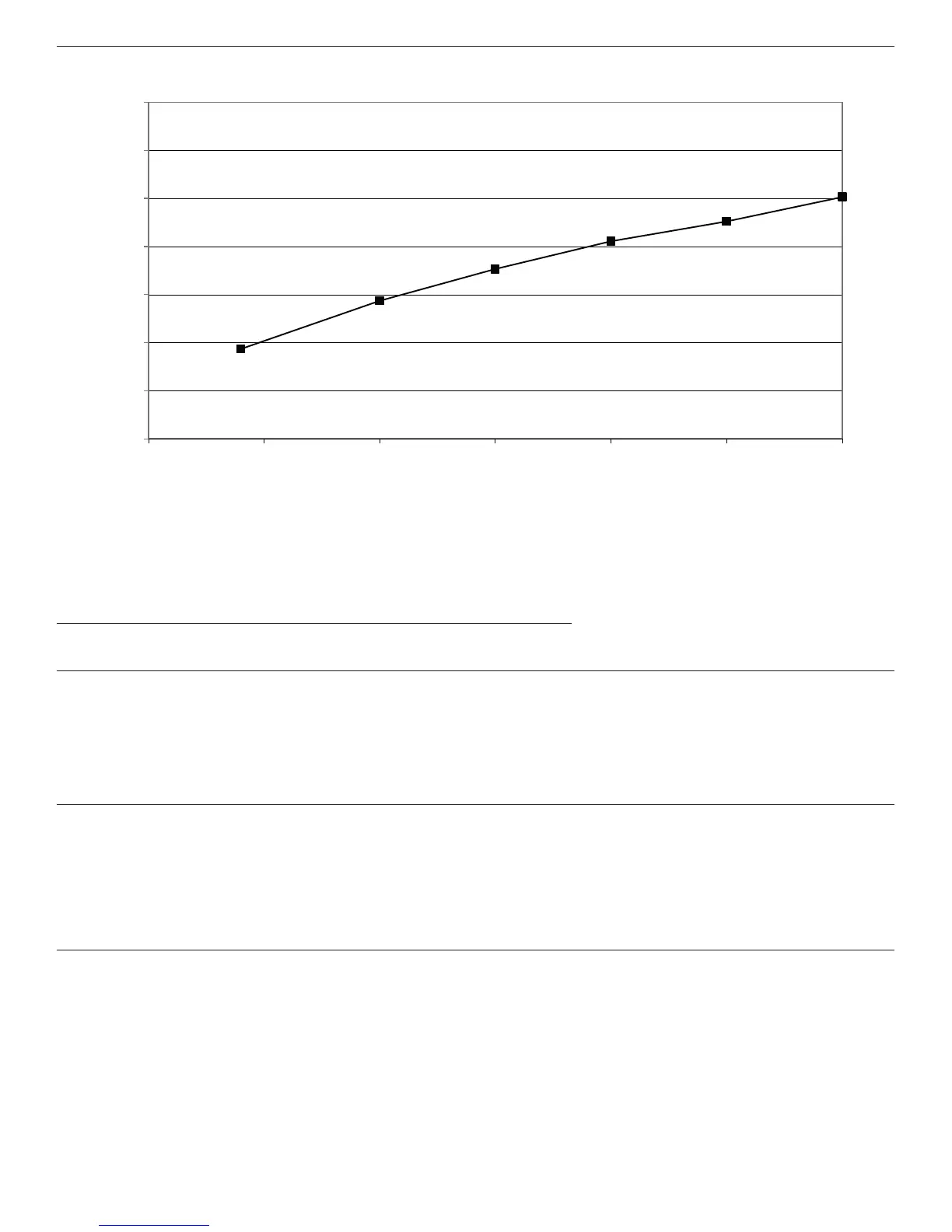

Druck-/Fluss-Diagramm
Flowrate (SLPM)
0,0
10,0
20,0
30,0
40,0
50,0
60,0
70,0
0 5 10 15 20 25 30
Druck cm H
2
O
Widerstand bei zur Umgebung geschlossenem Anti-Asphyxie-Ventil
Druckabfall bei
50 SLPM 100 SLPM
Alle Größen 1,5 cm H
2
O 3,9 cm H
2
O
Zur Umgebung geschlossen: Um den Verschluss des Anti-Asphyxie-Ventils
zu gewährleisten, ist ein Mindestdruck von 3 cm H
2
O beizubehalten.
Zur Umgebung geönet: Wenn keine Überdruckbeatmung durchgeführt wird,
öffnet sich das Anti-Asphyxie-Ventil.
Inspirations- und Exspirationswiderstand bei zur Umgebung geöffnetem
Anti-Asphyxie-Ventil bei 50SLPM
Inspirationswiderstand 2,0 cm H
2
O
Exspirationswiderstand 1,5 cm H
2
O
Totraum
S 150,4 ml
M 148,8 ml
L 167,8 ml
