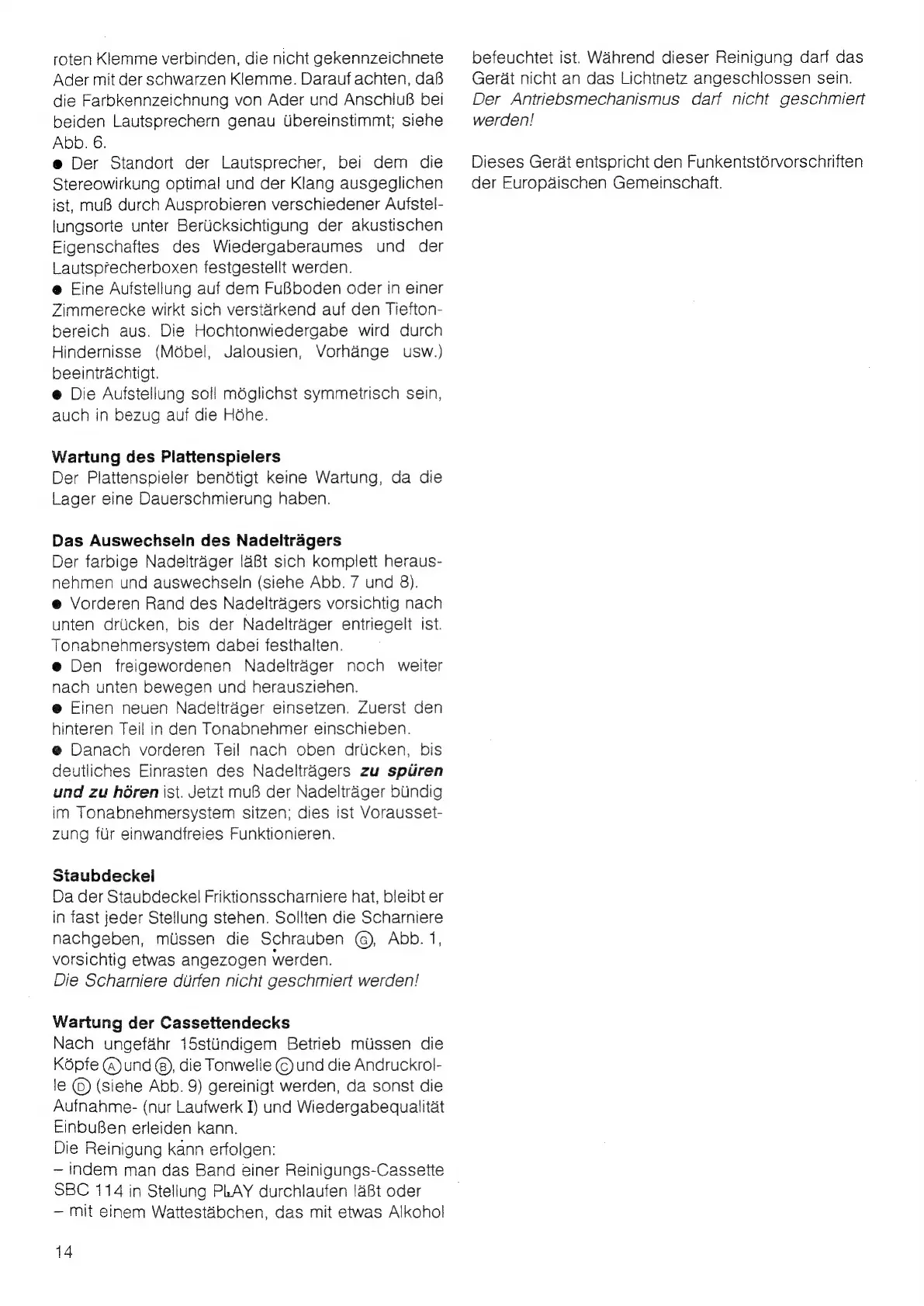

roten Klemme verbinden, die nicht gekennzeichnete
Ader mit der schwarzen Klemme. Darauf achten, daB
die Farbkennzeichnung von Ader und AnschiuB bel
beiden Lautsprechern genau Ubereinstimmt; siehe
Abb. 6.
@ Der Standort der Lautsprecher, bei dem die
Stereowirkung optimal und der Klang ausgeglichen
ist, muB durch Ausprobieren verschiedener Aufstel-
lungsorte unter Berticksichtigung der akustischen
Eigenschaftes des Wiedergaberaumes und der
Lautsprecherboxen festgestellt werden.
@ Eine Aufstellung auf dem Fu8boden oder in einer
Zimmerecke wirkt sich verstarkend auf den Tiefton-
bereich aus. Die Hochtonwiedergabe wird durch
Hindernisse (Mdbel, Jalousien, Vorhange usw.)
beeintrachtigt.
@ Die Aufstellung soll méglichst symmetrisch sein,
auch in bezug auf die Héhe.
Wartung des Plattenspielers
Der Plattenspieler bendtigt keine Wartung, da die
Lager eine Dauerschmierung haben.
Das Auswechseln des Nadeltragers
Der farbige Nadeltrager !aBt sich komplett heraus-
nehmen und auswechsein (siehe Abb. 7 und 8).
@ Vorderen Rand des Nadeltragers vorsichtig nach
unten drucken, bis der Nadeltrager entriegelt ist.
Tonabnehmersystem dabei festhalten.
e@ Den freigewordenen Nadeltrager noch weiter
nach unten bewegen und herausziehen.
@ Einen neuen Nadeltrager einsetzen. Zuerst den
hinteren Teil in den Tonabnehmer einschieben.
@ Danach vorderen Teil nach oben drucken, bis
deutliches Einrasten des Nadeltragers zu spuren
und zu héren ist. Jetzt muB der Nadeltrager bUndig
im Tonabnehmersystem sitzen; dies ist Vorausset-
zung fur einwandfreies Funktionieren.
Staubdeckel
Da der Staubdeckel Friktionsscharniere hat, bleibt er
in fast jeder Stellung stehen. Sollten die Scharniere
nachgeben, mussen die Schrauben ©), Abb. 1,
vorsichtig etwas angezogen werden.
Die Scharniere duirfen nicht geschmiert werden!
Wartung der Cassettendecks
Nach ungefahr 15stlindigem Betriebd miissen die
Kdpte (@) und ®), die Tonwelle ©) und die Andruckrol-
le ©) (siehe Abb. 9) gereinigt werden, da sonst die
Aufnahme- (nur Laufwerk I) und Wiedergabequalitat
EinbuBen erleiden kann.
Die Reinigung kann erfoigen:
— indem man das Band einer Reinigungs-Cassette
SBC 114 in Stellung PLAY durchlaufen !&8t oder
— mit einem Wattestébchen, das mit etwas Alkohol
14
befeuchtet ist. Wahrend dieser Reinigung darf das
Gerat nicht an das Lichtnetz angeschlossen sein.
Der Antriebsmechanismus darf nicht geschmiert
werden!
Dieses Gerat entspricht den Funkentst6rvorschriften
der Europdischen Gemeinschaft.
