59
e la valvola a sfera a tre vie. Se necessario, tagliare il tubo 1/4” con un’apposita taglierina.
Inserire un’estremità del tubo nel raccordo a connessione rapida. Connettere il raccordo
a connessione rapida sullo stelo lungo del rubinetto. Inserire a battuta l’altra estremità
del tubo 1/4" nel foro uscita acqua ltrata con osmosi inversa, sul retro dell’impianto.
Servirsi di un fermo per ssare il tubo nel foro.

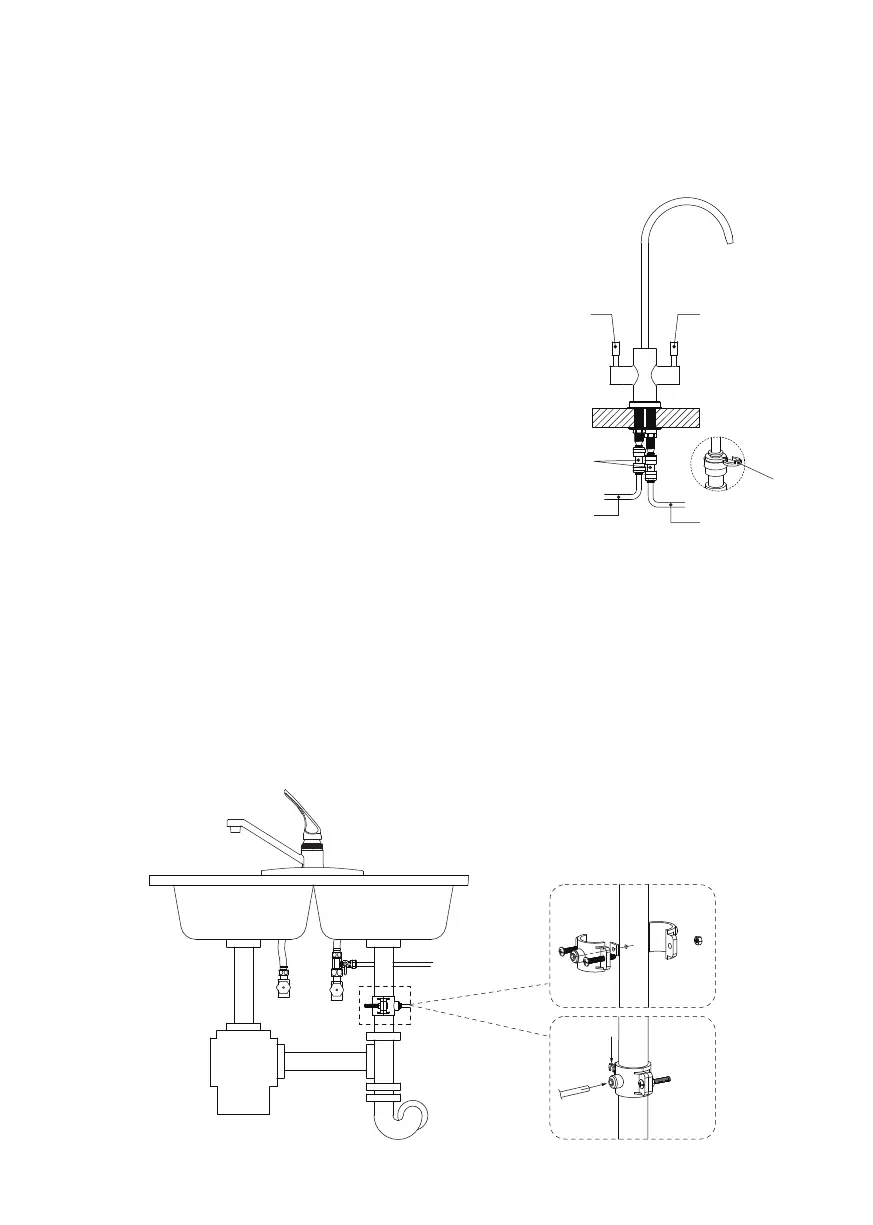

Tagliare un altro tubo 1/4” con la taglierina.
Inserire un’estremità del tubo nel raccordo
a connessione rapida. Connettere il raccordo
a connessione rapida sullo stelo corto del
rubinetto. Inserire a battuta l’altra estremità
del tubo 1/4" nel foro uscita acqua ltrata,
sul retro dell’impianto. Servirsi di un fermo
per ssare il tubo nel foro.
Raccordi con
connessione rapida
Tubo uscita
acqua ltrata
Tubo uscita acqua
ltrata (RO)
Acqua ltrata
Acqua ltrata (RO)
Clip
d. Connettere l’uscita acqua di scolo e l’apposito connettore
Identicare la posizione dell’uscita di scolo. Realizzare un foro di 6 mm sul tubo
di scarico. Installare il connettore secondo lo schema. Serrare bene i dadi. Tagliare
una sezione di tubo da 1/4”. Inserire a battuta un’estremità del tubo nel foro
realizzato nella parte posteriore dell’impianto. Servirsi di un fermo per fissare il
tubo nel punto del foro. Inserire l’altra estremità del tubo nel connettore di scolo.
(1)
(2)
(3)
