75
Фитинг быстрого
соединения
Выпускная труба
для фильтрованной воды
Выпускная труба
для воды,
отфильтрованной
обратным осмосом
Отфильтрованная
вода
Вода, отфильтрованная
с обратным осмосом
Клип
b. Соедините впускное отверстие для воды и трехходовой шаровой кран.
Отмерьте длину трубы 3/8" (9,525 мм), необходимую для соединения системы и
трехходового шарового крана, и в соответствии с этим обрежьте ее труборезом.
Вставьте другой конец трубы 3/8" (9,525 мм), которая была соединена с трехходовым
шаровым клапаном, во впускное отверстие для воды в задней части системы. Используйте
зажим, чтобы закрепить трубу в отверстии.
Примечание: давление воды на входе должно быть в пределах 0,1-0,4 МПа. Если давление
слишком низкое, перед системой следует установить усилитель давления.
Если давление слишком высокое, перед системой следует установить клапан
избыточного давления. Клапан избыточного давления и усилитель давления
необходимо приобретать отдельно.

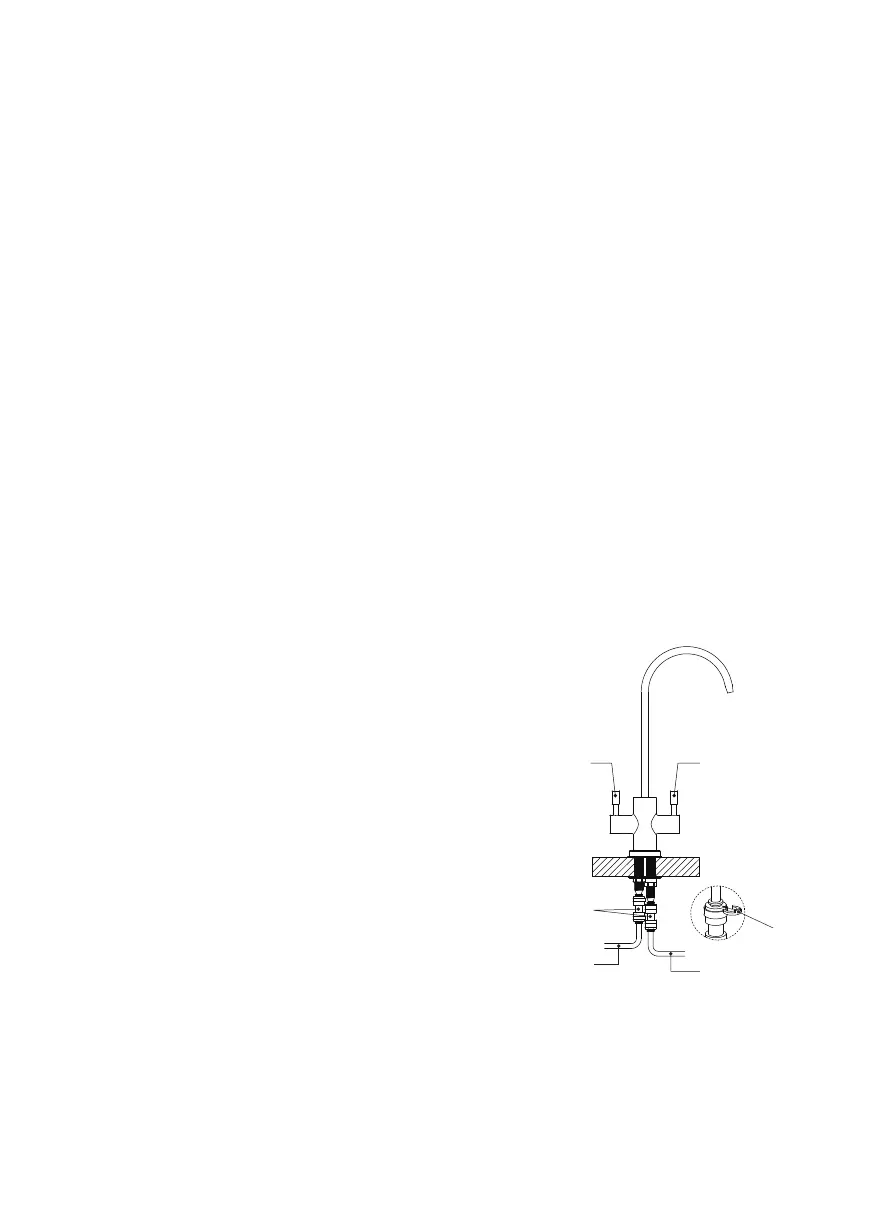

c. Соедините выпускные отверстия для воды и смеситель.
Отмерьте длину трубы 1/4" (6,35 мм), необходимую для соединения системы и смесителя,
и обрежьте трубу 1/4" (6,35 мм) труборезом. Вставьте один конец трубы в фитинг быстрого
соединения и подсоедините фитинг быстрого соединения к длинной части штока смесителя.
Вставьте другой конец 1/4" (6,35 мм) трубы в выпускное отверстие для воды, фильтрованной
обратным осмосом, в задней части системы до упора. Используйте зажим, чтобы закрепить
трубу в отверстии.
Обрежьте труборезом еще одну трубу 1/4" (6,35 мм).
Вставьте один конец трубы в фитинг быстрого
соединения и подсоедините фитинг быстрого
соединения к короткой части штока смесителя.
Вставьте другой конец 1/4" (6,35 мм) трубы в
выпускное отверстие для фильтрованной воды
в задней части системы до упора. Используйте
зажим, чтобы закрепить трубу в отверстии.
